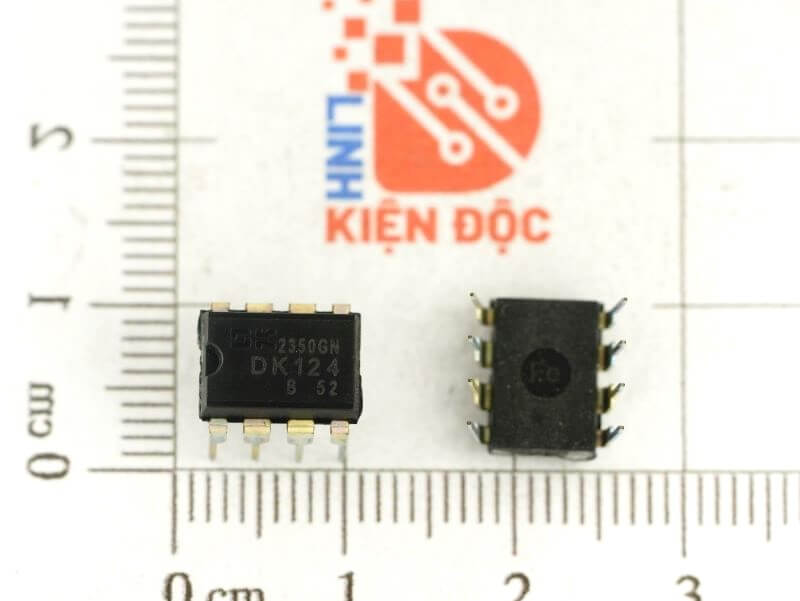

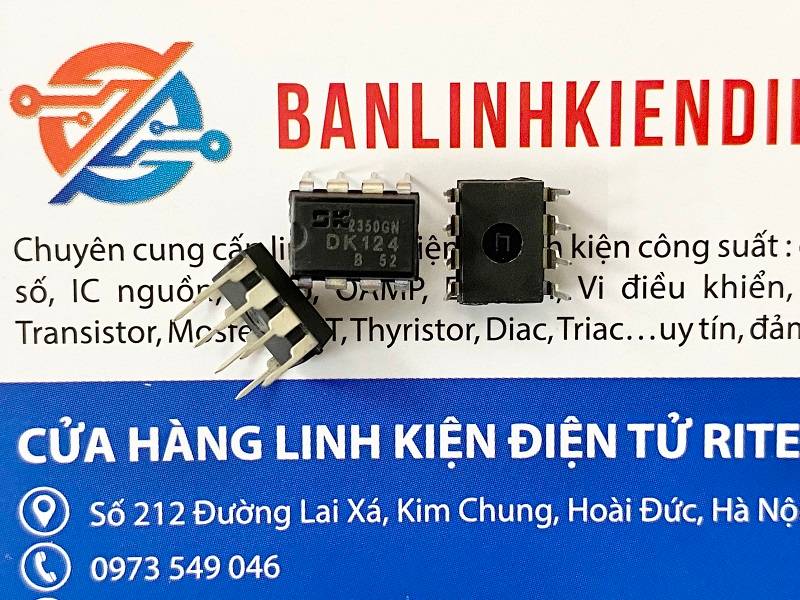

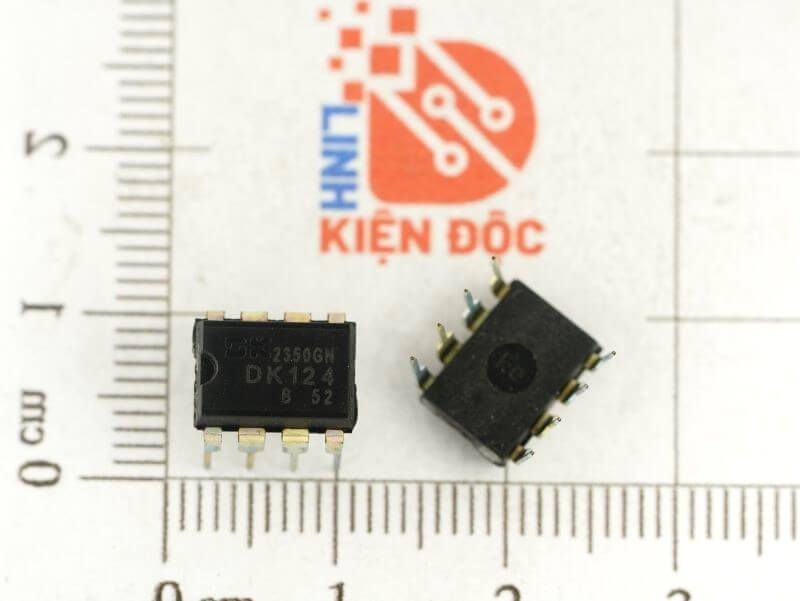

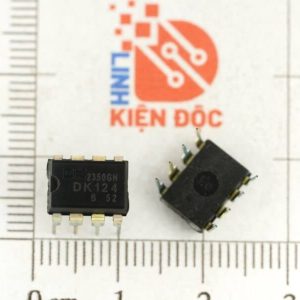

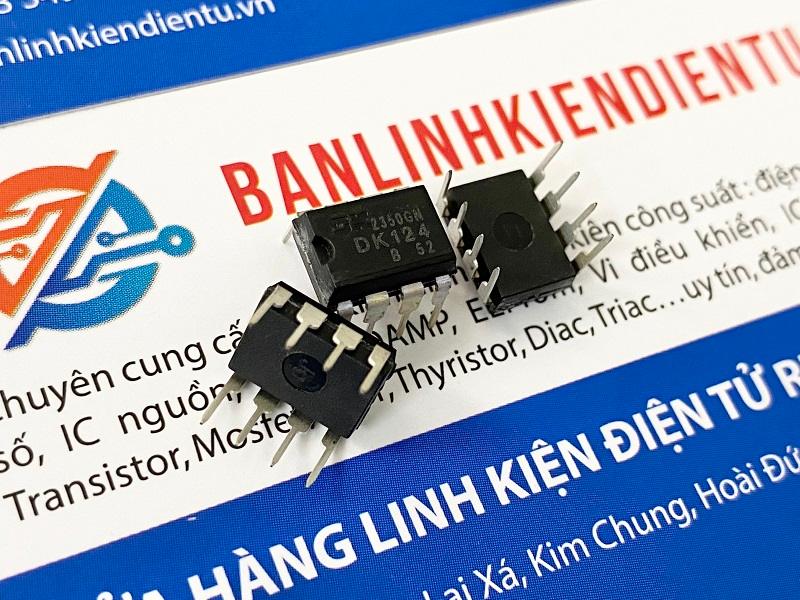

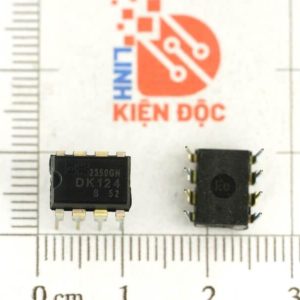

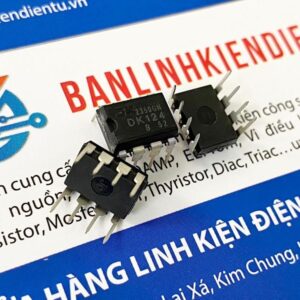

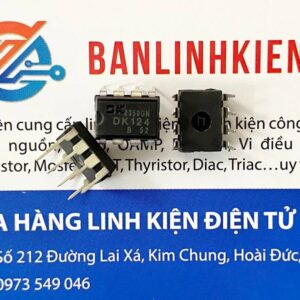

IC Nguồn DK124 DIP-8
6.000₫
Kinh doanh : 0973549046
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
🔷 1. GIỚI THIỆU DK124
IC DK124 là mạch điều khiển nguồn xung tích hợp cao, được sử dụng phổ biến trong các bộ nguồn chuyển mạch (SMPS) công suất nhỏ.
IC này tích hợp sẵn MOSFET công suất 700V và bộ điều khiển PWM, giúp giảm đáng kể linh kiện ngoại vi, tăng độ tin cậy và hiệu suất cho mạch nguồn.
DK124 được ứng dụng nhiều trong adapter, sạc, nguồn thiết bị gia dụng, TV, đầu kỹ thuật số, mạch LED driver, v.v.
🔷 2. CẤU TẠO
Bên trong DK124 gồm có:
-
Bộ dao động PWM tần số cố định
-
Mạch điều khiển khởi động (Startup circuit)
-
Mạch bảo vệ quá áp (OVP), quá dòng (OCP), quá nhiệt (OTP)
-
Mạch hồi tiếp (Feedback)
-
MOSFET công suất tích hợp chịu được điện áp cao 700V

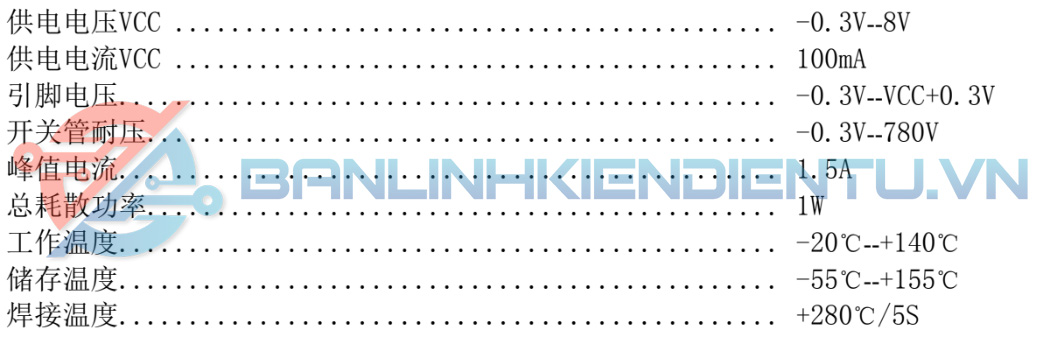

🔷 3. THÔNG SỐ KỸ THUẬT
| Thông số | Giá trị điển hình |
|---|---|
| Điện áp Drain-Source tối đa (VDS) | 700V |
| Dòng dẫn liên tục cực đại (ID) | 2A |
| Điện áp hoạt động (VCC) | 12V – 25V |
| Tần số dao động | 65kHz (±5%) |
| Công suất ngõ ra | 15–25W (230VAC) |
| Dạng gói | DIP-8 |
| Nhiệt độ hoạt động | -25°C → +125°C |

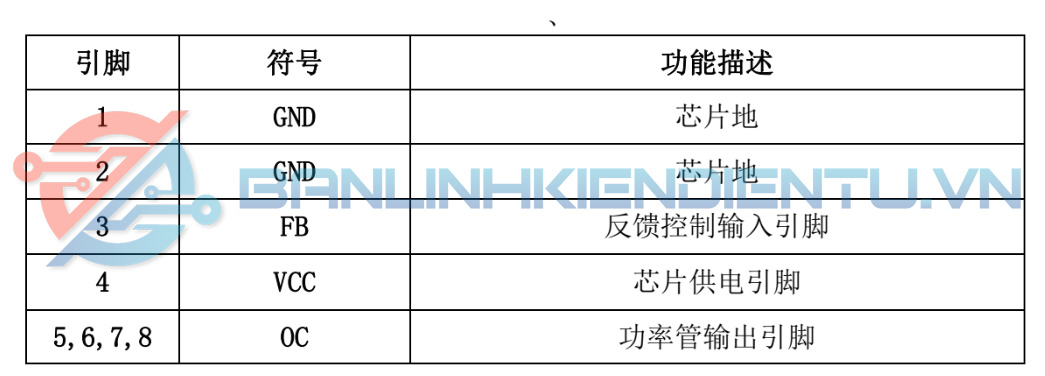

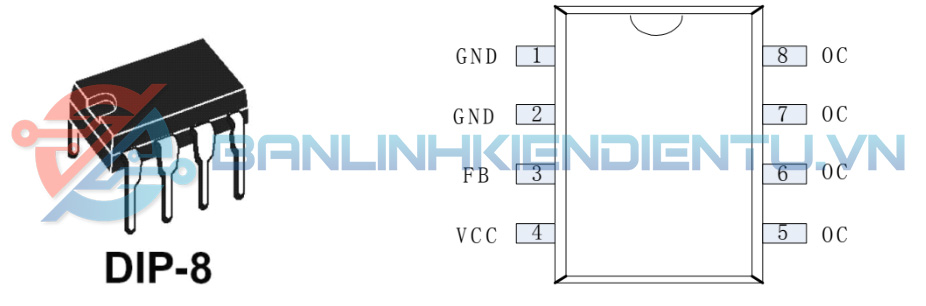

🔷 4. KIỂU CHÂN & CHỨC NĂNG CHÂN
| Số chân | Ký hiệu | Chức năng |
|---|---|---|
| 1 | GND | Mass nguồn |
| 2 | FB | Nhận tín hiệu hồi tiếp (Feedback) |
| 3 | VCC | Nguồn cấp cho IC |
| 4 | NC | Không kết nối |
| 5 | OC | Chân điều khiển transistor công suất bên trong (ngõ ra) |
| 6 | OC | Chân điều khiển transistor công suất bên trong (ngõ ra) |
| 7 | OC | Chân điều khiển transistor công suất bên trong (ngõ ra) |
| 8 | OC | Chân điều khiển transistor công suất bên trong (ngõ ra) |
🔷 5. CHỨC NĂNG LINH KIỆN
-
Điều khiển xung PWM với tần số cố định, ổn định điện áp đầu ra.
-
Tích hợp MOSFET công suất, giảm linh kiện rời.
-
Có bảo vệ quá tải, quá nhiệt và khởi động mềm.
-
Là giải pháp tối ưu cho nguồn xung công suất nhỏ, tiết kiệm điện năng và chi phí sản xuất.
🔷 6. ỨNG DỤNG
-
Nguồn adapter, sạc điện thoại, sạc pin
-
Nguồn LED driver
-
Nguồn TV, đầu kỹ thuật số, đầu DVD
-
Nguồn phụ trong thiết bị dân dụng hoặc công nghiệp

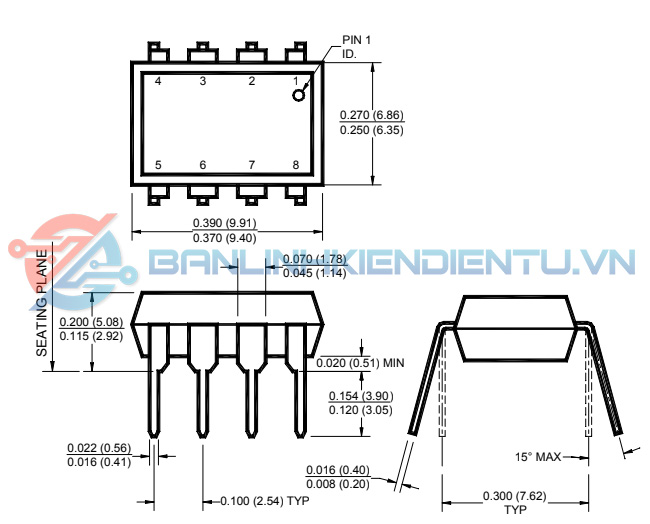

🔷 7. KÍCH THƯỚC
-
Kiểu vỏ: DIP-8 nhựa đen tiêu chuẩn
-
Bước chân: 2.54 mm
-
Chiều dài thân: ≈ 10 mm
-
Chiều rộng: ≈ 7 mm
-
Chiều cao tổng: ≈ 4 mm
🔷 8. CÁCH ĐO ĐẠC KIỂM TRA
-
Đo giữa chân DRAIN – GND: phải không chập (MOSFET không hỏng).
-
Kiểm tra VCC: dao động 12–18V khi khởi động.
-
Đo chân FB: có dạng xung điều chế khi hoạt động.
-
Nếu không dao động, cần kiểm tra điện trở khởi động hoặc tụ VCC hỏng.
