BA8206BA4, BA8206BA4K, BA8206BA4L DIP-18

9.500₫

Đã bán: 8

Mã sản phẩm: BA8206BA4

Loại linh kiện: IC

Kiểu chân: DIP-18

Hình thức: Mới

Tình trạng: Còn hàng

Vị trí: T2-39

Hỗ trợ trực tuyến
Kinh doanh : 0973549046
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ

Mô tả

1. Giới thiệu IC BA8206BA4

BA8206BA4 là IC điều khiển dao động tinh thể (Crystal Oscillator Control IC), thường được sử dụng trong mạch điều khiển quạt điện, máy lạnh, thiết bị gia dụng hoặc hệ thống hẹn giờ (timer controller).
IC này tích hợp sẵn mạch dao động, chia tần, điều khiển tốc độ (Speed Control) và chức năng điều khiển trạng thái hoạt động (Mode Control).

BA8206BA4 DIP14 1

2. Cấu tạo IC BA8206BA4

Bên trong IC gồm các khối chính:

Mạch dao động tinh thể (OSC) dùng thạch anh ngoài.
Bộ chia tần (Divider) tạo xung thời gian chuẩn.
Mạch đếm & hẹn giờ (Timer Counter).
Mạch điều khiển tốc độ (Speed / Mode Controller).
Mạch điều khiển đầu ra (Output Driver) dùng để điều khiển transistor hoặc triac.
Khối logic điều khiển chế độ (Mode Logic Block).

3. Thông số kỹ thuật cơ bản

Thông số	Giá trị điển hình
Điện áp hoạt động (VDD)	3V – 5.5V
Dòng tiêu thụ	< 2 mA
Tần số dao động tinh thể	32.768 kHz hoặc 455 kHz
Ngõ ra điều khiển	Dạng logic hoặc transistor driver
Nhiệt độ hoạt động	–20°C → +85°C
Kiểu vỏ	DIP-18 hoặc SOP-18
Ứng dụng	Mạch điều khiển quạt, máy lạnh, timer, thiết bị gia dụng.

4. Sơ đồ chân và chức năng IC BA8206BA4 (DIP-18)

ba8206ba4

Chân	Ký hiệu	Mô tả chức năng
1	D1	Đầu vào dữ liệu 1 hoặc điều khiển chức năng đặc biệt.
2	OFF	Ngõ điều khiển tắt (OFF Control Input).
3	TIMER	Ngõ vào/ra bộ đếm thời gian (Timer Input).
4	SPEED	Điều chỉnh tốc độ (Speed Control).
5	MODE	Chọn chế độ hoạt động (Mode Select Input).
6	COM1	Chân điều khiển chung 1 (Common Output).
7	COM2	Chân điều khiển chung 2.
8	COM3	Chân điều khiển chung 3.
9	SWING	Ngõ điều khiển chức năng “Swing” hoặc quét (dùng trong quạt điện).
10	SHO	Tín hiệu điều khiển chế độ “Strong” (tốc độ cao).
11	STR	Tín hiệu điều khiển chế độ “Start” hoặc “Strength” trung bình.
12	MED	Tín hiệu điều khiển tốc độ trung bình (Medium).
13	LOW	Tín hiệu điều khiển tốc độ thấp (Low).
14	VDD	Nguồn dương cung cấp cho IC.
15	BUZ	Ngõ ra điều khiển còi báo (Buzzer Output).
16	OSC2	Chân dao động tinh thể thứ 2 (nối thạch anh hoặc tụ).
17	OSC1	Chân dao động tinh thể thứ 1 (nối thạch anh hoặc tụ).
18	VSS	Chân nối đất (GND).

5. Chức năng của IC BA8206BA4

Tạo dao động thời gian ổn định nhờ bộ dao động tinh thể.
Điều khiển tốc độ quạt (Low / Med / High) hoặc các cấp điều khiển tải khác.
Điều khiển tự động chế độ Swing, Timer, Mode.
Tạo tín hiệu còi báo (Buzzer).
Có thể kết hợp với mạch điều khiển triac hoặc transistor để đóng cắt tải AC/DC.

6. Ứng dụng thực tế

Mạch điều khiển quạt bàn, quạt treo, quạt trần điện tử.
Mạch điều khiển thiết bị điện gia dụng tự động.
Bộ hẹn giờ Timer ON/OFF.
Mạch điều khiển dao động tinh thể ổn định cho hệ thống điều khiển vi mô.
Bộ điều khiển PWM tốc độ động cơ nhỏ.

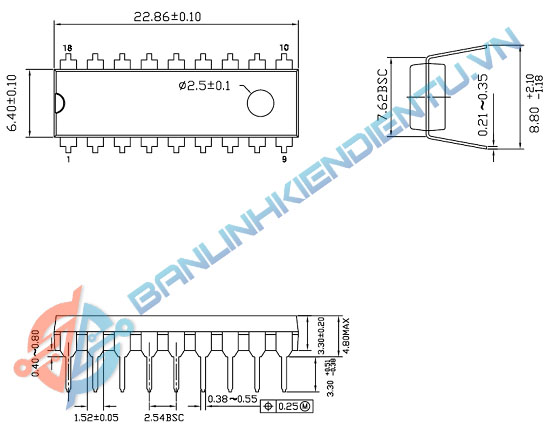

7. Kích thước và đóng gói

DIP18

Loại vỏ: DIP-18 (hoặc SOP-18).
Khoảng cách chân: 2.54 mm.
Chiều dài IC: 22.5 mm.
Chiều rộng: 7.5 mm.
Chất liệu: Nhựa epoxy chống ẩm, ký hiệu “BA8206BA4” in trên mặt IC.

8. Hướng dẫn kiểm tra và sử dụng

Cấp nguồn:
- VDD vào chân 14, GND vào chân 18.
Nối thạch anh:
- Giữa chân 16 (OSC2) và 17 (OSC1), nối tinh thể 32.768 kHz cùng 2 tụ 22 pF xuống GND.
Kết nối điều khiển:
- Dùng nút nhấn hoặc mạch vi điều khiển nối vào các chân SPEED, MODE, TIMER.
Quan sát đầu ra:
- Tín hiệu điều khiển tốc độ xuất tại chân LOW, MED, STR, SHO.
Kiểm tra dao động:
- Dùng oscilloscope đo tại chân OSC1/OSC2 để xác nhận tần số dao động.
