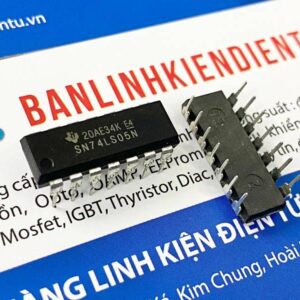

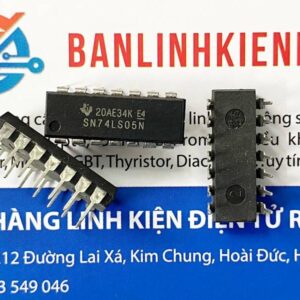

IC số Hex inverters 74LS05 SN74LS05 DIP-14
6.500₫
Mã sản phẩm: 74LS05
Loại linh kiện: IC số
Kiểu chân: DIP-14
Hình thức: Mới
Tình trạng: Còn hàng
Đã cập nhật
Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.
74LS05 là một con chip có sáu bộ Inverters thu mở – hoặc cổng NOT. Đầu ra của bộ thu mở có nghĩa là bạn có thể dễ dàng kết nối nó với các mức logic khác nhau. Tuy nhiên, điều đó cũng có nghĩa là các đầu ra hoạt động hơi khác một chút so với chip cổng NOT tiêu chuẩn.
Trong hướng dẫn này, bạn sẽ tìm hiểu chức năng của con chip này và cách bạn có thể sử dụng cổng NOT cho bất kỳ thứ gì bạn đang tạo ra.
IC số 74LS05 làm gì?
74LS05 cung cấp cho bạn sáu cổng NOT. Mỗi cái có đầu ra bộ thu mở. Cổng NOT (hoặc Inverter) là cổng logic xuất ra ngược lại với đầu vào. Trong bảng chân lý bên dưới, bạn có thể thấy kết quả đầu ra đối với bất kỳ đầu vào cụ thể nào:
Cách sử dụng IC số 74LS05
Đầu tiên, bạn cần kết nối nó với nguồn điện. Sau đó, bạn có thể sử dụng bất kỳ cổng nào bên trong nó. Hầu hết IC dòng 7400 đều hỗ trợ điện áp VCC là 5V. Một điểm khác biệt cần lưu ý giữa phiên bản HC và LS là 74HC05 hỗ trợ 2V đến 6V, trong khi 74LS05 chỉ hỗ trợ 5V.
Sau khi kết nối nguồn, bạn có thể sử dụng bất kỳ bộ Inverters nào trong số sáu bộ Inverters thu mở bên trong.
Hãy nhớ rằng con chip này có đầu ra bộ thu mở, có nghĩa là bạn chỉ có thể giảm dòng điện chứ không thể cấp nguồn.
Đầu ra của mỗi cổng trong 74HC05 có thể giảm khoảng 4 milliamp khi được cấp nguồn 5 volt. Mặt khác, 74LS05 thường có thể xử lý dòng điện khoảng 8 milliamp. Tuy nhiên, những giá trị này có thể khác nhau tùy thuộc vào nhà sản xuất chip.
Sơ đồ chân IC số 74LS05
74LS05 có 14 chân và có sáu bộ Inverters được bố trí như trong sơ đồ chân bên dưới:
Các lựa chọn thay thế và tương đương cho 74LS05
Có nhiều phiên bản của chip 74×05. Tất cả chúng đều có cùng chức năng nhưng có các thông số kỹ thuật khác nhau như điện áp được hỗ trợ và đầu ra dòng điện tối đa.
Dưới đây là danh sách một số thiết bị tương đương với con chip này:
- 74HC05 (CMOS tốc độ cao)
- 74HCT05 (CMOS tốc độ cao, tương thích TTL)
- 74LS05 (TTL tốc độ cao)
- 74LVC05 (TTL điện áp thấp)
- 74AC05 (CMOS nâng cao)
- 74ALS05 (Schottky TTL công suất thấp tiên tiến)
- 74F05 (Tốc độ rất cao)
- 74C05 (CMOS, tương tự dòng 4000)
Một số nhà sản xuất còn thêm tiền tố, chẳng hạn như SN74HC05 và SN74LS05 của Texas Instruments.
Xem thêm: Nhiều sản phẩm IC số khác tại đây
