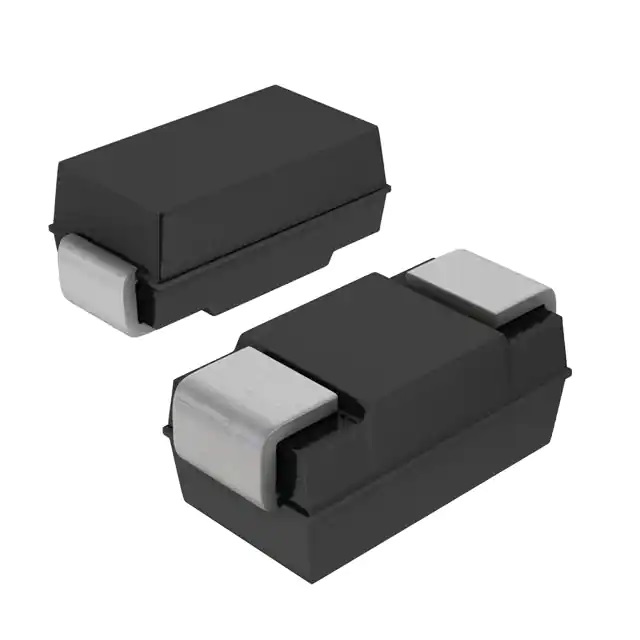

1SMA4735A Diode Zenner chân dán 6.2V 1W DO-214AC

🔹 1. Giới thiệu

1SMA4735A là một diode Zener loại chân dán (SMD), có điện áp Zener ổn định 6.2V và công suất tối đa 1W. Diode Zener này được thiết kế để bảo vệ mạch điện tử khỏi các sự cố điện áp quá cao, giúp duy trì điện áp trong mạch ổn định và bảo vệ các linh kiện nhạy cảm khỏi hư hỏng.

Các đặc điểm chính:

• Điện áp Zener ổn định tại 6.2V, rất hữu ích trong các mạch cần điện áp này.

• Công suất tối đa: 1W, giúp linh kiện hoạt động ổn định trong các mạch không có dòng quá lớn.

• Vỏ linh kiện: DO-214AC (SMA), nhỏ gọn và dễ dàng lắp ráp trên mạch in (PCB) bằng kỹ thuật SMD.

---

🔹 2. Cấu tạo

Diode Zener 1SMA4735A có cấu tạo từ chất bán dẫn silicon và thiết kế để hoạt động ổn định khi điện áp ngược vượt quá 6.2V. Cấu tạo của diode Zener này gồm:

• Chất liệu bán dẫn: Silicon.

• Vỏ ngoài: DO-214AC (SMA), nhỏ gọn giúp linh kiện dễ dàng lắp đặt trên mạch SMD.

• Hai cực:

  • Anode (A): Chân âm của mạch, nối vào cực âm của nguồn.

  • Cathode (K): Chân dương của mạch, nối vào cực dương của nguồn, và thường có một vạch hoặc dấu để nhận diện.

Kích thước 1SMA4735A

---

🔹 3. Sơ đồ chân

Diode Zener 1SMA4735A có cấu trúc chân dán (SMD) với hai chân:

• Chân 1 (Anode – A): Nối vào cực âm của nguồn điện trong mạch.

• Chân 2 (Cathode – K): Nối vào cực dương của nguồn điện, và sẽ có vạch hoặc dấu trên thân linh kiện để xác định Cathode.

---

🔹 4. Thông số kỹ thuật (Datasheet)

---

🔹 5. Chức năng

• Ổn định điện áp ngược: Khi điện áp ngược vượt quá 6.2V, diode Zener 1SMA4735A sẽ bắt đầu dẫn điện và giữ cho điện áp ổn định ở mức 6.2V.

• Bảo vệ quá điện áp: Diode này giúp bảo vệ các mạch điện tử khỏi sự cố tăng điện áp đột ngột, bảo vệ các linh kiện nhạy cảm như IC và cảm biến.

• Giới hạn điện áp: Cũng có thể được sử dụng trong các mạch điện tử để giới hạn điện áp đầu vào, giúp các linh kiện trong mạch hoạt động ổn định và trong phạm vi an toàn.

---

🔹 6. Ứng dụng

1SMA4735A được sử dụng trong nhiều ứng dụng khác nhau, bao gồm:

• Bảo vệ mạch điện tử: Giúp bảo vệ các vi mạch, cảm biến, và các linh kiện điện tử khác khỏi điện áp quá cao hoặc biến động điện áp.

• Mạch ổn áp: Được sử dụng trong các mạch ổn áp để duy trì điện áp ổn định cho các thiết bị điện tử, đặc biệt là trong các mạch cấp nguồn.

• Mạch bảo vệ chống sét (TVS): Bảo vệ các thiết bị điện tử trong các môi trường có thể gặp phải các xung điện áp tạm thời.

• Bảo vệ vi mạch, IC: Giúp bảo vệ các vi mạch khỏi điện áp vượt quá mức cho phép, bảo vệ các bộ xử lý và các linh kiện điện tử nhạy cảm.

---

🔹 7. Cách đo đạc, kiểm tra

🔸 A. Kiểm tra bằng đồng hồ vạn năng (Multimeter)

Chế độ kiểm tra diode:

1. Chuyển đồng hồ vạn năng sang chế độ “Diode”.

2. Đặt que đỏ vào Cathode và đen vào Anode. Đồng hồ vạn năng sẽ hiển thị giá trị điện áp nhỏ (khoảng 0.6V đến 0.9V) nếu diode hoạt động bình thường.

3. Đảo chiều các que đo: Đồng hồ sẽ hiển thị OL (Overload) hoặc không có dòng nếu diode không dẫn điện khi đo ngược.

🔸 B. Đo điện áp Zener

Để đo điện áp Zener của diode 1SMA4735A:

1. Lắp diode vào mạch: Nối Anode vào cực âm của nguồn, Cathode vào cực dương.

2. Sử dụng điện trở hạn dòng (470Ω đến 1kΩ) để bảo vệ mạch.

3. Tăng điện áp nguồn: Khi điện áp nguồn đạt 6.2V, diode Zener sẽ duy trì điện áp ổn định ở mức này và không tăng thêm.

4. Đo điện áp giữa hai chân của diode. Khi điện áp đạt 6.2V, diode Zener đang hoạt động đúng chức năng.

Datasheet 1SMA4735A
