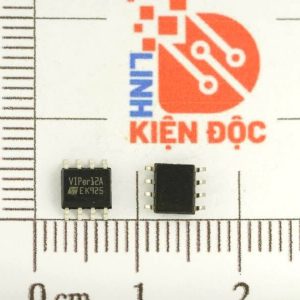

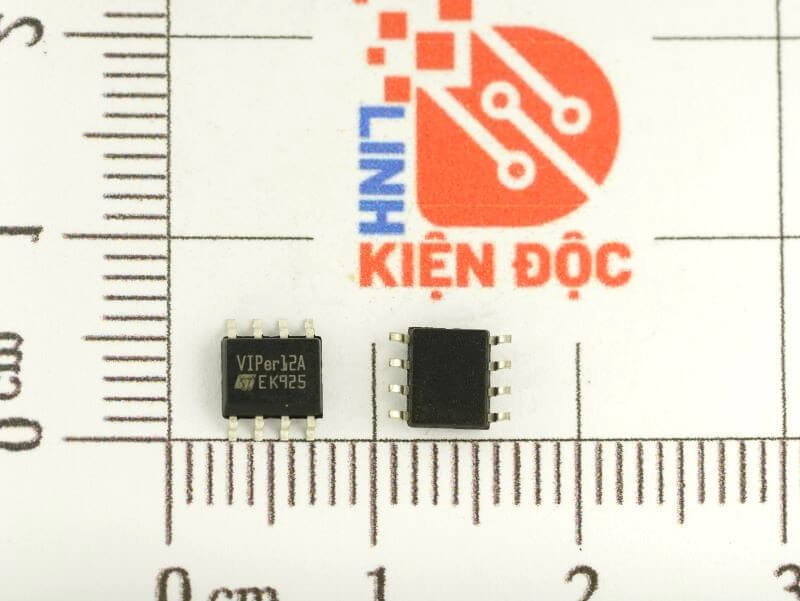

VIPER12A, VIPER12AS, VIPER12 IC nguồn SOP8

10.000₫

Đã bán: 7

Mã sản phẩm: VIPER12A

Loại linh kiện: IC nguồn

Kiểu chân: SOP-8

Hình thức: Mới

Tình trạng: Còn hàng

Vị trí: 75-02

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.

Mô tả

🔷 1. GIỚI THIỆU – IC VIPER12A / VIPER12

VIPER12A và VIPER12 là các IC điều khiển nguồn chuyển mạch tích hợp (SMPS) của STMicroelectronics. IC này tích hợp PWM controller với MOSFET công suất cho các mạch nguồn flyback, phù hợp với các ứng dụng yêu cầu công suất thấp và trung bình, như nguồn điện cho bộ sạc pin, nguồn LED, hoặc các thiết bị tiêu dùng.

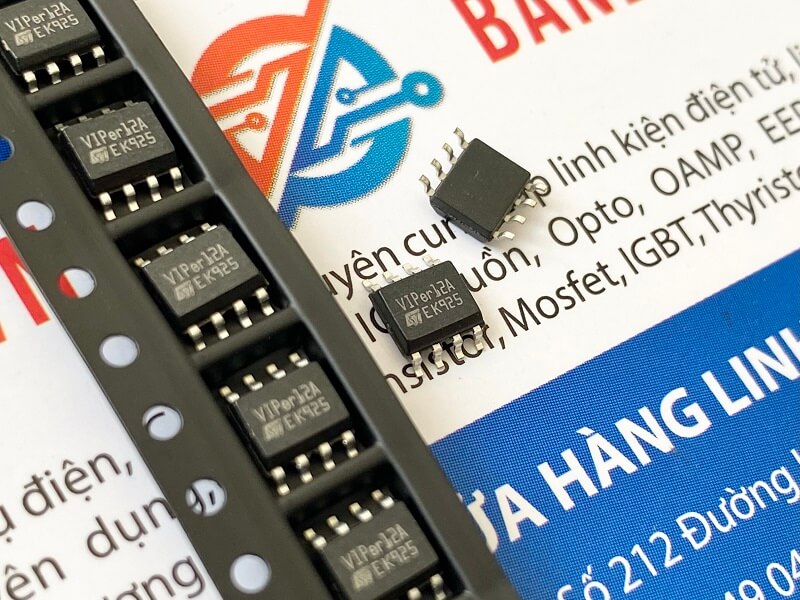

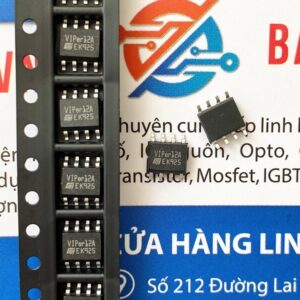

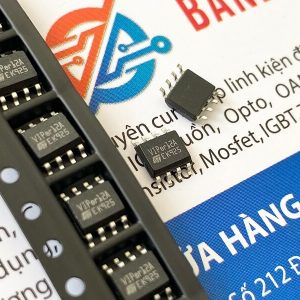

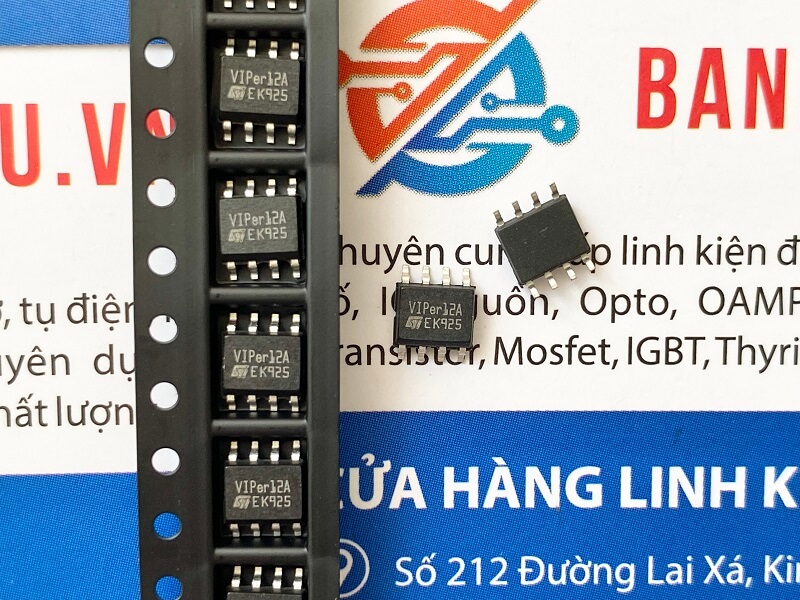

VIPER12A IC DAN VIPER12A SOP 1

Phiên bản VIPER12A thường có khả năng làm việc ở điện áp cao hơn và hiệu suất tốt hơn so với VIPER12. Cả hai đều có tính năng bảo vệ như quá dòng, quá áp, và bảo vệ ngắn mạch.

🔷 2. CẤU TẠO

Các tính năng chính của VIPER12A / VIPER12 bao gồm:

Điều khiển PWM theo chế độ dòng
Tích hợp MOSFET công suất cho mạch flyback
Mạch bảo vệ quá dòng, quá áp, ngắn mạch
Điều chỉnh tần số dao động bằng các linh kiện ngoại vi (RT/CT)
Bộ khuếch đại lỗi (Error Amplifier) giúp ổn định điện áp
Nguồn tham chiếu 5V chính xác (VREF)

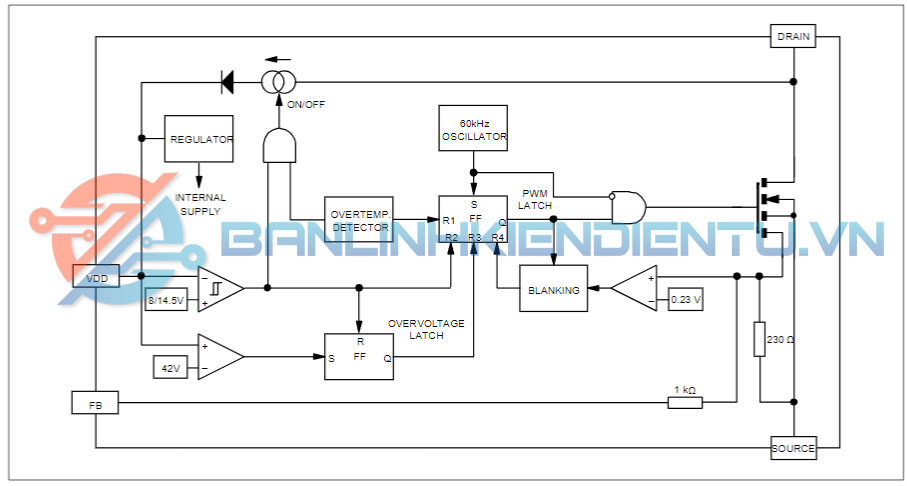

So do khoi VIPER12 1

🔷 3. THÔNG SỐ KỸ THUẬT

Thông số	Giá trị điển hình
Điện áp hoạt động	8 V – 23 V
Điện áp tham chiếu (VREF)	5 V ± 2%
Tần số dao động	100 kHz – 200 kHz
Dòng tiêu thụ khi hoạt động	Khoảng 2 mA
Dòng điều khiển đầu ra	Tối đa 1 A
Phạm vi công suất	1 W – 15 W
Bảo vệ quá dòng và quá áp	Có
Nhiệt độ hoạt động	–40 °C đến +150 °C

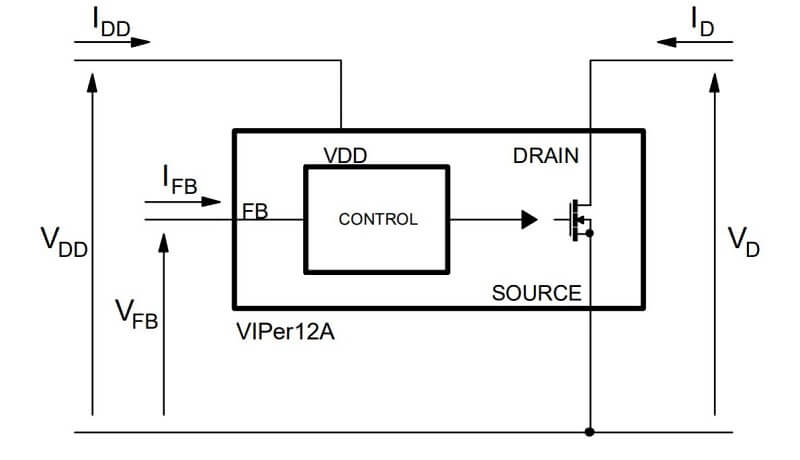

Điều kiện điện áp và dòng

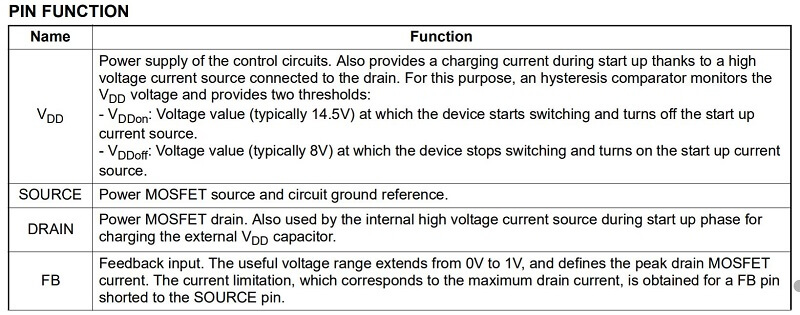

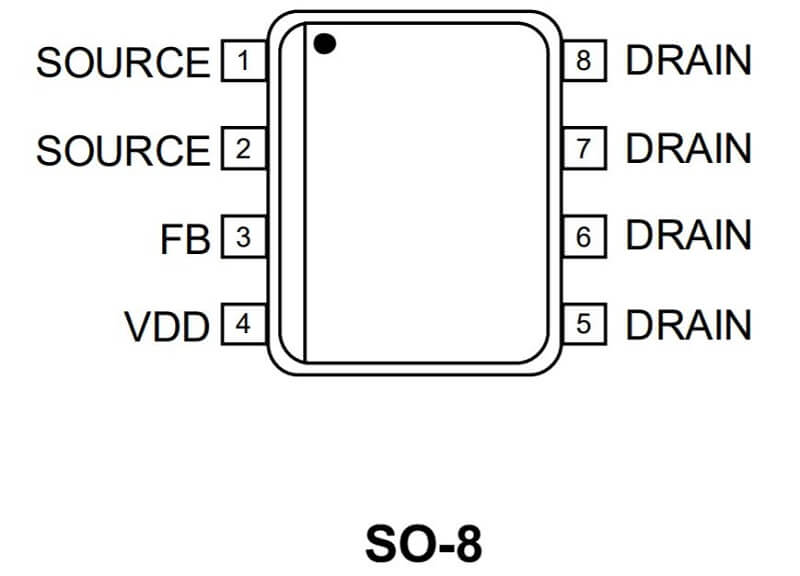

🔷 4. KIỂU CHÂN & CHỨC NĂNG CHÂN (SOP-8)

VIPER12AS 768x553 1 VIPER12AS 2

🔷 5. CHỨC NĂNG LINH KIỆN

Điều khiển PWM theo chế độ dòng giúp đảm bảo ổn định và độ chính xác của điện áp đầu ra
Bảo vệ quá dòng và quá áp giúp bảo vệ mạch khỏi sự cố
Tích hợp MOSFET công suất giúp giảm thiểu kích thước và tiết kiệm chi phí
Điều chỉnh tần số dao động dễ dàng qua các linh kiện ngoại vi (RT, CT)
Nguồn tham chiếu 5V chính xác giúp đảm bảo điện áp ổn định

🔷 6. ỨNG DỤNG

Nguồn chuyển mạch (SMPS) cho thiết bị công nghiệp và dân dụng
Bộ nguồn LED, bộ sạc pin, hệ thống UPS
Nguồn cung cấp cho vi điều khiển, thiết bị di động
Ứng dụng bảo vệ quá dòng, quá áp trong các thiết bị yêu cầu nguồn ổn định

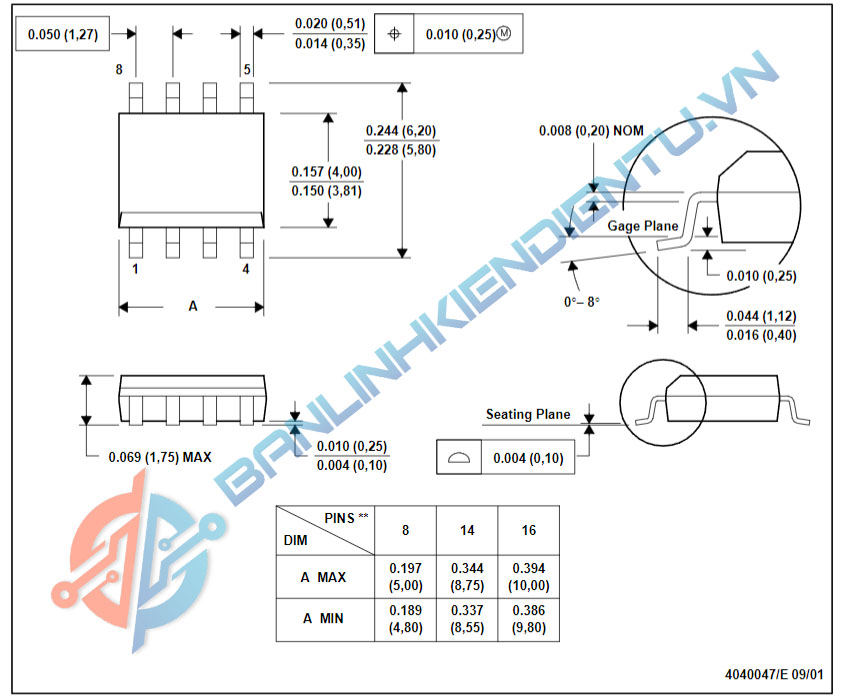

🔷 7. KÍCH THƯỚC

Đóng gói SOP-8 tiêu chuẩn
Chiều dài: ~5.0 mm
Chiều rộng: ~6.0 mm
Khoảng cách chân (pitch): 1.27 mm
Chiều cao: ~1.75 mm

SOP 8 3

🔷 8. CÁCH ĐO ĐẠC KIỂM TRA

Cấp nguồn VCC (chân 6) vào IC từ 8V đến 23V
Đo điện áp tham chiếu tại chân 7 (VREF), cần khoảng 5V
Kiểm tra tín hiệu PWM đầu ra tại chân 5 (VOUT) bằng oscilloscope
Kiểm tra phản hồi điện áp tại chân 2 (VFB) để kiểm tra sự ổn định của điện áp đầu ra
Thử chức năng bảo vệ quá dòng bằng cách mô phỏng tải quá dòng và kiểm tra khả năng ngắt điện áp đầu ra
