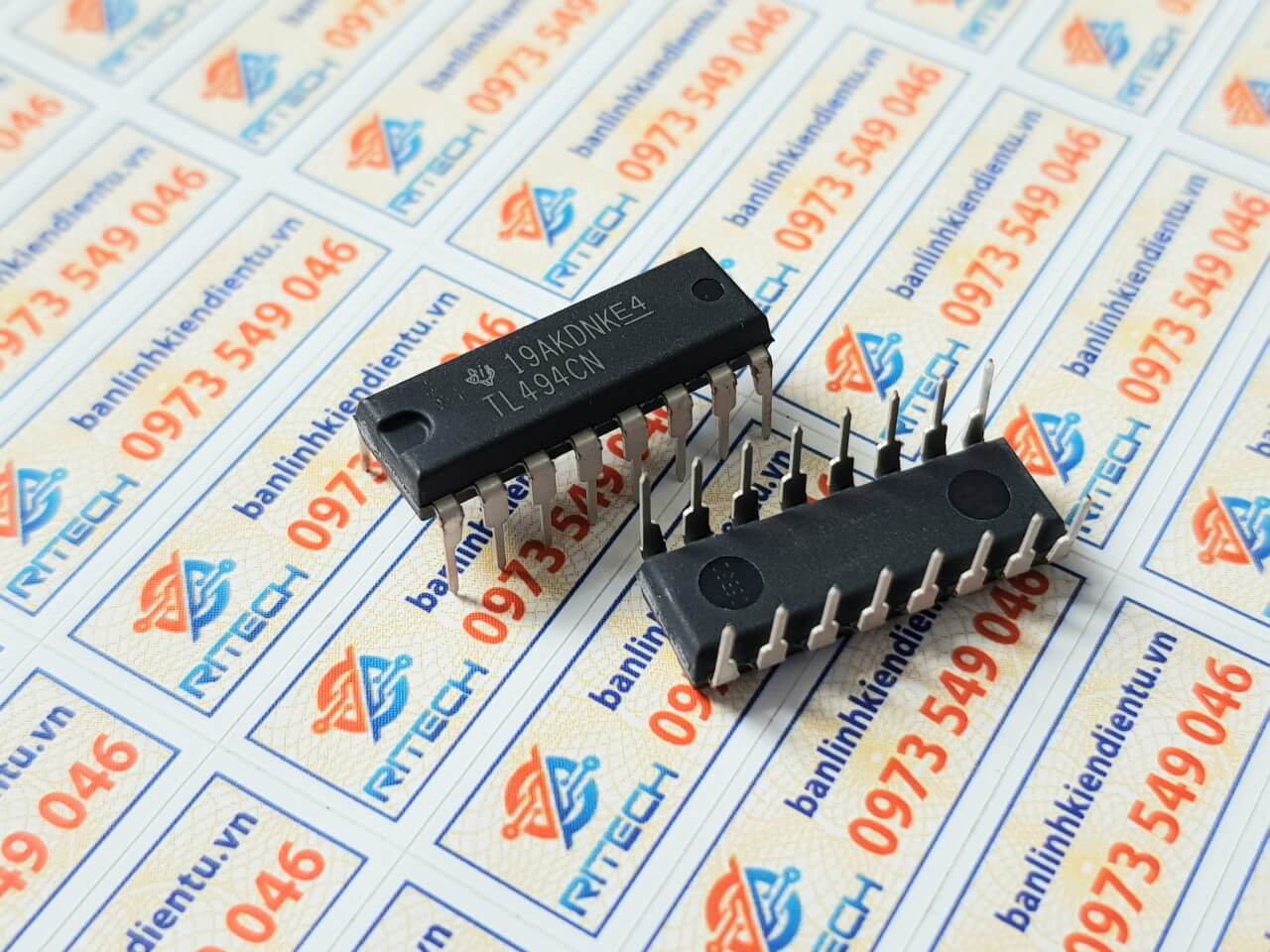

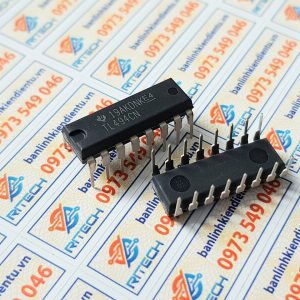

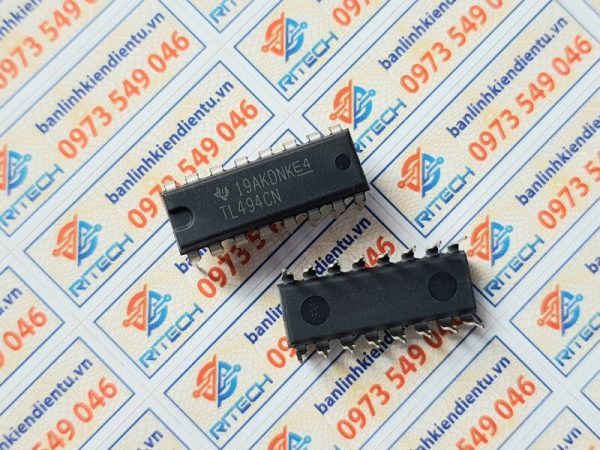

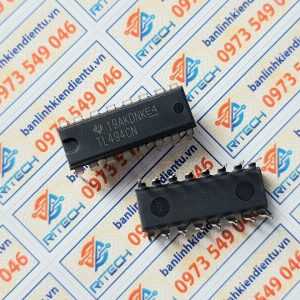

TL494, TL494CN IC nguồn DIP-16

🔷 1. GIỚI THIỆU TL494, TL494CN IC NGUỒN DIP-16

TL494 / TL494CN là IC điều khiển PWM (Pulse Width Modulation Controller) chuyên dụng cho các mạch nguồn xung. IC này được thiết kế để cung cấp điều khiển ổn định điện áp đầu ra, tích hợp bộ dao động, mạch khuếch đại lỗi, bộ so sánh PWM và điện áp chuẩn 5V nội.

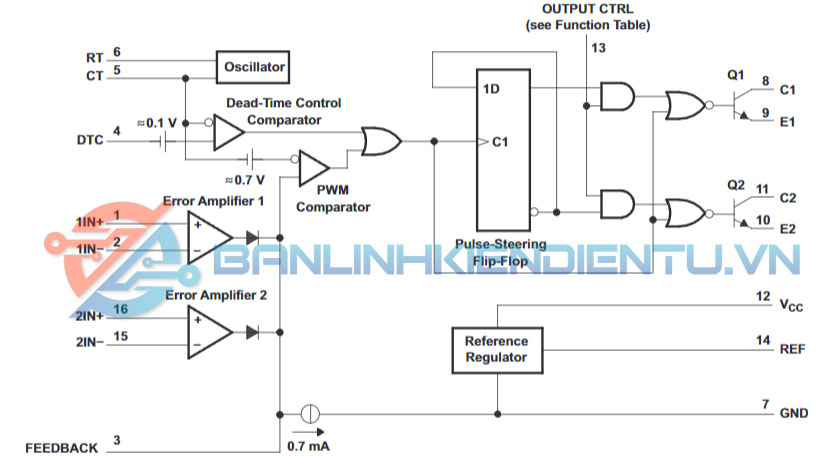

🔷 2. CẤU TẠO

Bên trong IC TL494 gồm các khối chức năng:

• 2 bộ khuếch đại sai số (Error Amplifier 1 & 2)

• Bộ tạo dao động nội (Oscillator)

• Bộ so sánh điều chế xung (PWM Comparator)

• Mạch tạo điện áp chuẩn 5V (Reference Voltage 5V)

• Mạch điều khiển đầu ra (Output Control)

• Bộ điều khiển thời gian chết (Dead Time Control)

• Nguồn cấp nội và mạch bảo vệ

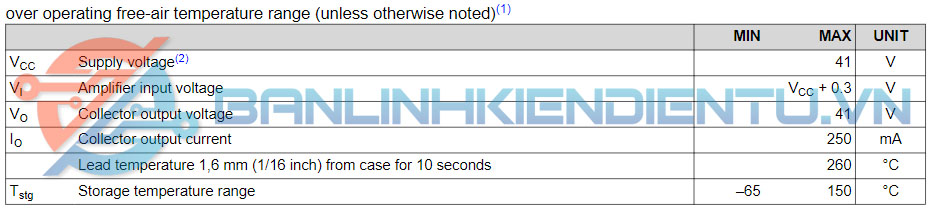

🔷 3. THÔNG SỐ KỸ THUẬT

• Điện áp hoạt động: 7V – 40V

• Điện áp chuẩn đầu ra: 5V ±0.25V

• Dòng tiêu thụ: khoảng 10 mA

• Tần số dao động: tối đa 300 kHz

• Nhiệt độ hoạt động: -25°C → +85°C

• Kiểu đóng gói: DIP-16 (thông dụng)

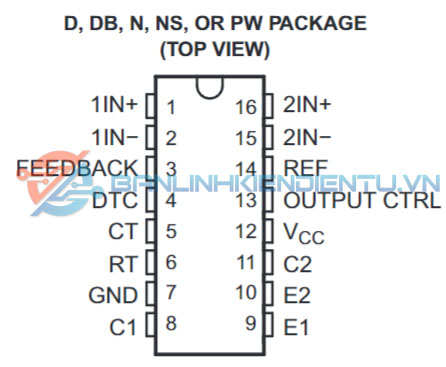

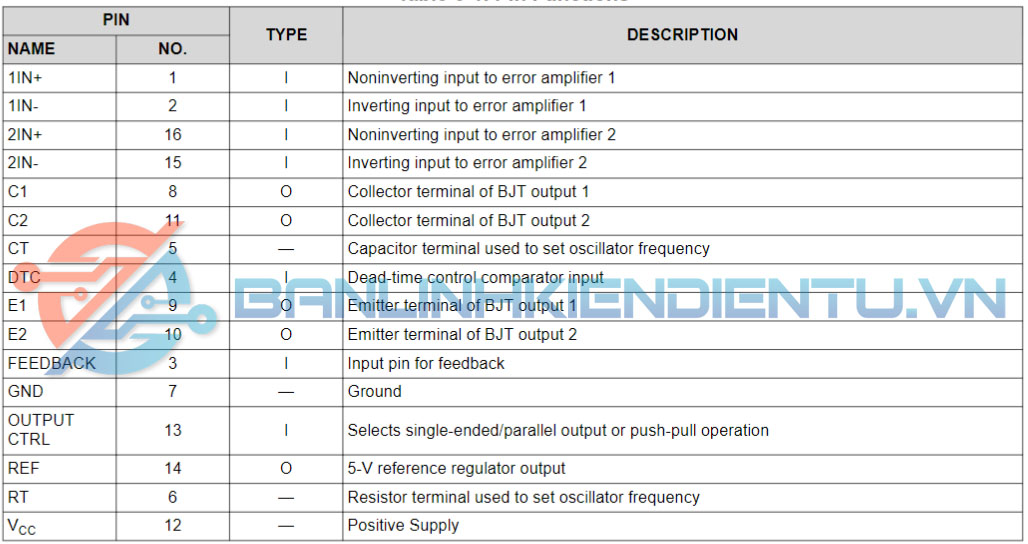

🔷 4. KIỂU CHÂN & CHỨC NĂNG CHÂN

🔷 5. CHỨC NĂNG LINH KIỆN

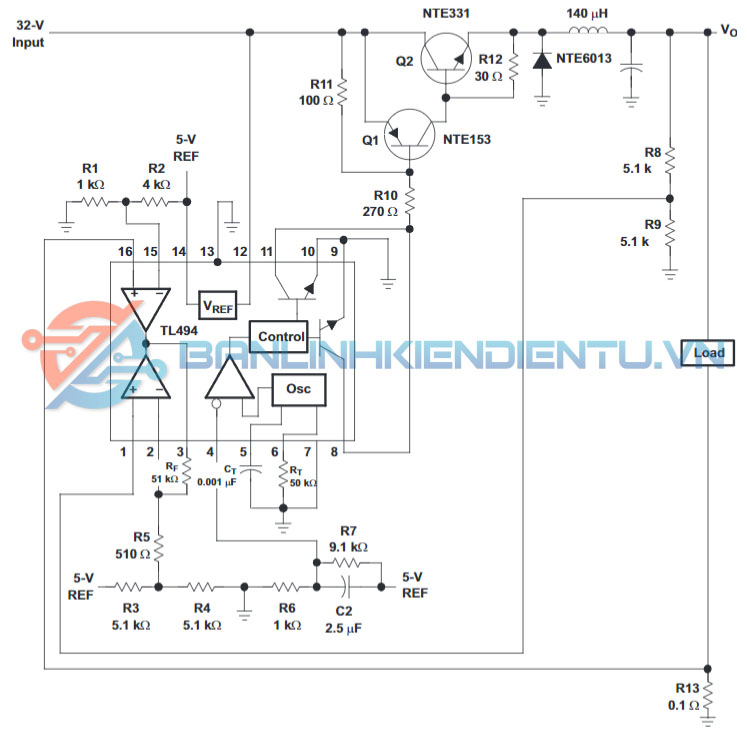

TL494 hoạt động như bộ điều khiển trung tâm trong các mạch nguồn xung. Nó tạo xung PWM để điều chỉnh transistor công suất, giúp ổn định điện áp đầu ra, hạn chế quá dòng và tối ưu hóa hiệu suất chuyển đổi năng lượng.

🔷 6. ỨNG DỤNG

• Bộ nguồn xung trong máy tính, tivi, DVD

• Nguồn adapter và sạc pin

• Biến tần nhỏ và bộ điều tốc động cơ DC

• Mạch DC-DC Converter công suất vừa và nhỏ

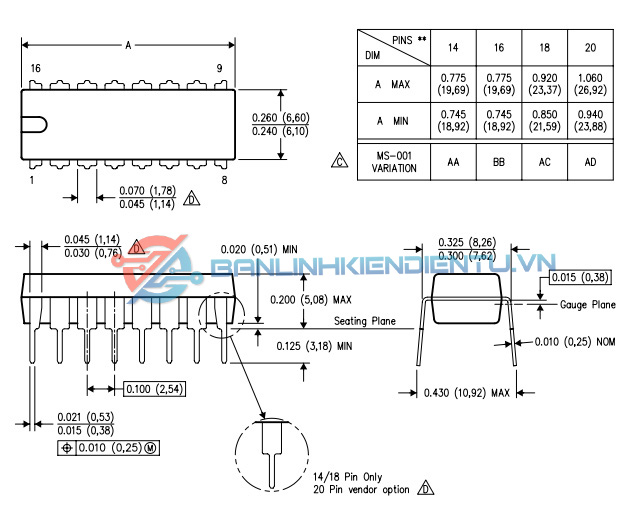

🔷 7. KÍCH THƯỚC

• Chiều dài: ~19.5 mm

• Chiều rộng: ~6.4 mm

• Bước chân: 2.54 mm

• Đóng gói: DIP-16

🔷 8. CÁCH ĐO ĐẠC KIỂM TRA

• Cấp nguồn 12V vào chân VCC và GND.

• Đo điện áp tại chân REF OUT → phải đạt khoảng 5V.

• Quan sát xung ra tại chân OUTPUT A hoặc B bằng dao động ký.

• Nếu không có xung hoặc REF OUT sai, IC có thể bị hỏng.

Datasheet TL494C
