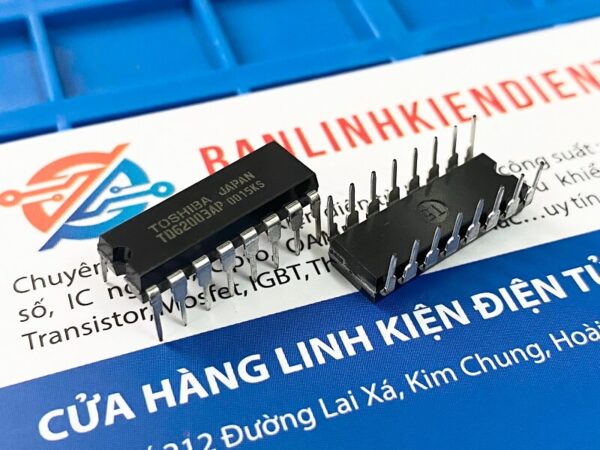

TD62003AP, TD62003APG IC Chức Năng DIP-16
11.000₫
Kinh doanh : 0973549046
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
1. Giới thiệu
TD62003AP là IC driver dòng cao dạng Darlington transistor tích hợp, được thiết kế để điều khiển tải công suất như relay, động cơ nhỏ, LED hoặc các thiết bị cần dòng lớn từ tín hiệu điều khiển mức logic TTL/CMOS. IC này giúp khuếch đại dòng đầu vào thấp lên dòng đủ lớn để điều khiển tải trực tiếp.
2. Cấu tạo
-
IC tích hợp 7 kênh Darlington transistor với khả năng chịu dòng lên đến 500mA trên mỗi kênh.
-
Các transistor Darlington bên trong giúp khuếch đại dòng điện gấp nhiều lần từ tín hiệu điều khiển đầu vào.
-
Package DIP-16 giúp dễ dàng lắp ráp trên board mạch thử nghiệm hoặc trong sản xuất.
3. Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Số kênh | 7 kênh Darlington transistor |
| Dòng điện tối đa mỗi kênh (Ic) | 500mA |
| Điện áp đầu ra tối đa (Vce) | 50V |
| Điện áp đầu vào (logic) | TTL/CMOS compatible |
| Package | DIP-16 |
| Nhiệt độ làm việc | -20°C đến +75°C |
4. Kiểu chân & chức năng chân
Sơ đồ chân TD62003AP DIP-16 (thường):
| Chân | Tên chân | Chức năng |
|---|---|---|
| 1 | IN1 | Đầu vào tín hiệu kênh 1 |
| 2 | OUT1 | Đầu ra kênh 1 |
| 3 | IN2 | Đầu vào tín hiệu kênh 2 |
| 4 | OUT2 | Đầu ra kênh 2 |
| 5 | IN3 | Đầu vào tín hiệu kênh 3 |
| 6 | OUT3 | Đầu ra kênh 3 |
| 7 | IN4 | Đầu vào tín hiệu kênh 4 |
| 8 | OUT4 | Đầu ra kênh 4 |
| 9 | GND | Mass (đất) |
| 10 | OUT5 | Đầu ra kênh 5 |
| 11 | IN5 | Đầu vào tín hiệu kênh 5 |
| 12 | OUT6 | Đầu ra kênh 6 |
| 13 | IN6 | Đầu vào tín hiệu kênh 6 |
| 14 | OUT7 | Đầu ra kênh 7 |
| 15 | IN7 | Đầu vào tín hiệu kênh 7 |
| 16 | Vcc | Nguồn cấp |
(Lưu ý: Một số chân IN và OUT có thể được sắp xếp khác theo datasheet cụ thể, bạn nên tham khảo datasheet chính xác)
5. Chức năng linh kiện
-
Khuếch đại tín hiệu logic đầu vào có dòng thấp lên dòng cao, điều khiển tải công suất.
-
Điều khiển trực tiếp các tải như relay, động cơ DC nhỏ, LED công suất cao.
-
Cách ly tín hiệu điều khiển và tải giúp bảo vệ thiết bị điều khiển.
-
Tích hợp nhiều kênh giúp tiết kiệm không gian và linh kiện.
6. Ứng dụng
-
Điều khiển relay và solenoid.
-
Driver cho động cơ DC nhỏ hoặc động cơ bước.
-
Điều khiển LED công suất cao hoặc các mạch chiếu sáng.
-
Mạch khuếch đại tín hiệu điều khiển.
-
Ứng dụng trong các thiết bị tự động hóa, robot và hệ thống nhúng.
7. Kích thước
-
Package DIP-16 tiêu chuẩn:
-
Chiều dài khoảng 20.3 mm
-
Chiều rộng khoảng 7.6 mm
-
Chiều cao khoảng 4.5 mm
-
-
Khoảng cách chân 2.54 mm, dễ dàng cắm vào breadboard hoặc PCB.
8. Cách đo đạc kiểm tra
-
Kiểm tra nguồn cấp: Đo điện áp chân Vcc và GND xem có đúng mức (thường 5V).
-
Kiểm tra tín hiệu đầu vào: Đo điện áp tại chân IN khi cấp tín hiệu.
-
Kiểm tra đầu ra: Đo dòng và điện áp tại chân OUT khi có tín hiệu IN, xem có dòng lớn để điều khiển tải.
-
Kiểm tra điện trở giữa các chân: Đảm bảo không có chập mạch hoặc đứt mạch giữa các chân.
-
Kiểm tra hoạt động bằng mạch thử: Kết nối tải (relay, LED) để kiểm tra các kênh hoạt động bình thường.
