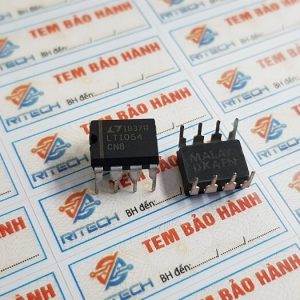

LT1054, LT1054CN8, LT1054IN8 IC Nguồn DIP-8

30.500₫

Đã bán: 15

Mã sản phẩm : LT1054CN8

Loại linh kiện: IC nguồn

Kiểu chân: DIP-8

Hình thức : Mới

Tình trạng : Còn hàng

Vị trí: T1-40

Đã cập nhật

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000vnd và chưa bao gồm phí vận chuyển (Đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).

1. Giới thiệu

LT1054 là IC nguồn tích hợp dùng để tạo nguồn điện áp âm từ nguồn điện áp dương (Inverting DC/DC converter), hoặc dùng làm bộ chuyển đổi điện áp (voltage converter) trong các ứng dụng nhỏ gọn. Nó cũng có thể dùng để điều chỉnh điện áp, tạo điện áp ổn định trong các mạch điện tử. IC này phổ biến trong các thiết kế cần nguồn âm hoặc nguồn đối xứng.

LT1054

2. Cấu tạo

LT1054 tích hợp bộ dao động, bộ chuyển đổi xung, và mạch điều khiển điện áp.
Có transistor chuyển đổi bên trong giúp tạo dòng điện xoay chiều nội bộ để chuyển đổi điện áp.
Package DIP-8 tiện lợi cho việc lắp ráp thủ công hoặc trong sản xuất nhỏ.

so do khoi LT1054CN8

So do chan LT1054CN8

3. Thông số kỹ thuật

Thông số	Giá trị điển hình
Điện áp hoạt động (Vcc)	3V đến 30V
Dòng điện đầu ra	Lên đến 100mA
Tần số dao động	Khoảng 10 kHz – 30 kHz (tùy chỉnh)
Điện áp đầu ra	Có thể tạo điện áp âm (−Vcc)
Nhiệt độ hoạt động	-40°C đến +85°C (LT1054CN8)
Package	DIP-8

4. Kiểu chân & chức năng chân

Sơ đồ chân LT1054 DIP-8:

Chân	Tên chân	Chức năng
1	CAP+	Chân nối tụ điện chuyển đổi điện áp
2	CAP−	Chân nối tụ điện chuyển đổi điện áp
3	GND	Mass (đất)
4	V+	Nguồn điện đầu vào
5	RATIO OUT	Đầu ra tỷ lệ (điều chỉnh tần số)
6	RATIO IN	Đầu vào tỷ lệ (điều chỉnh tần số)
7	OSC IN	Đầu vào dao động (điều khiển tần số)
8	OSC OUT	Đầu ra dao động

(Lưu ý: Tên chân và chức năng có thể khác nhau chút ít tùy datasheet nhà sản xuất, nên tham khảo datasheet cụ thể để chính xác)

5. Chức năng linh kiện

Tạo điện áp âm từ nguồn điện dương (Inverter).
Chuyển đổi điện áp DC sang DC với điện áp khác (boost hoặc buck converter).
Điều khiển xung dao động để chuyển đổi điện áp.
Điều chỉnh tần số dao động bằng điện áp ngoài (điều chỉnh tốc độ chuyển đổi).
Ứng dụng làm nguồn tạo điện áp đối xứng cho các mạch analog.

6. Ứng dụng

Tạo nguồn âm trong các mạch âm thanh, op-amp.
Nguồn điện áp đối xứng (+/-) trong các thiết kế analog.
Bộ chuyển đổi nguồn nhỏ gọn cho thiết bị điện tử di động.
Mạch hiệu chỉnh điện áp DC-DC trong các hệ thống nhúng.
Thiết kế nguồn thử nghiệm hoặc dự phòng.

Bộ điều chỉnh âm 100mA

Bo dieu chinh am 100mA

Bộ điều hòa tín hiệu cầu đo biến dạng

Bo dieu hoa tin hieu cau do bien dang

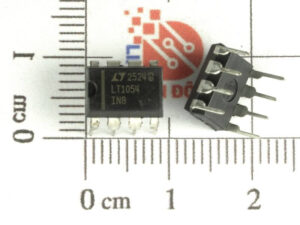

7. Kích thước

Package DIP-8:
- Chiều dài khoảng 10.16 mm (0.4 inch)
- Chiều rộng khoảng 6.35 mm (0.25 inch)
- Chiều cao khoảng 3-4 mm
Khoảng cách chân 2.54 mm (0.1 inch), dễ dàng hàn trên PCB hoặc board thử.

8. Cách đo đạc kiểm tra

Kiểm tra nguồn cấp: Đo điện áp cấp vào chân V+ và Mass xem có đúng yêu cầu (3V-30V).
Kiểm tra đầu ra: Đo điện áp đầu ra tại tụ điện nối giữa CAP+ và CAP−, kiểm tra điện áp âm hoặc điện áp đã chuyển đổi.
Kiểm tra dao động: Dùng oscilloscope đo tín hiệu dao động trên chân OSC IN hoặc OSC OUT.
Kiểm tra dòng điện: Đo dòng đầu ra không vượt quá giới hạn 100mA.
Kiểm tra tụ điện chuyển đổi: Đảm bảo tụ điện nối đúng chân CAP+ và CAP− và còn tốt.
Kiểm tra toàn mạch: Đảm bảo không có chập mạch, hở chân hoặc lắp sai.
