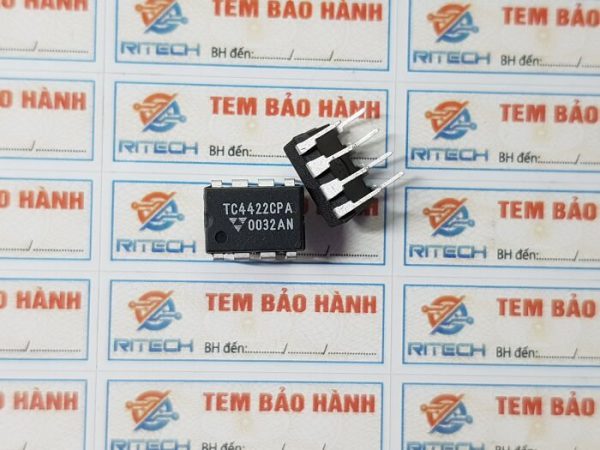

TC4422CPA TC4422EPA TC4422 IC điều khiển Mosfet 9A Dip-8
15.000₫
Kinh doanh : 0973549046
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
1. Giới thiệu
TC4422 là một IC driver MOSFET/IGBT công suất cao của hãng Microchip (trước đây là Microchip/Power Integrations). Nó được thiết kế để điều khiển các MOSFET hoặc IGBT trong các ứng dụng công suất cao, với khả năng cấp dòng đỉnh lên đến 9A giúp bật/tắt nhanh các thiết bị công suất, giảm tổn hao chuyển mạch và tăng hiệu suất mạch.
2. Cấu tạo
-
IC tích hợp mạch khuếch đại tín hiệu đầu vào TTL/CMOS lên dòng điện cao để điều khiển Gate của MOSFET/IGBT.
-
Có bộ đệm đầu ra mạnh mẽ cho phép điều khiển nhanh các thiết bị công suất.
-
Package DIP-8 nhỏ gọn, dễ dàng hàn và tích hợp vào mạch thử nghiệm hoặc sản xuất nhỏ.
3. Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Điện áp hoạt động (Vdd) | 4.5V – 18V |
| Dòng điện đầu ra (Peak) | 9A |
| Tốc độ chuyển mạch | Rất nhanh (thời gian trễ bật/tắt ~25 ns) |
| Nhiệt độ hoạt động | -40°C đến +125°C |
| Package | DIP-8 |
| Điện áp đầu vào logic | TTL/CMOS compatible |
| Điện áp bảo vệ đầu vào | ±20V (điện áp Gate tối đa) |
4. Kiểu chân & chức năng chân
Sơ đồ chân TC4422 DIP-8:
| Chân | Tên chân | Chức năng |
|---|---|---|
| 1 | IN | Tín hiệu đầu vào |
| 2 | GND | Mass (đất) |
| 3 | NC | Không kết nối |
| 4 | Vdd | Nguồn cấp (4.5V – 18V) |
| 5 | OUT | Đầu ra điều khiển Gate MOSFET/IGBT |
| 6 | NC | Không kết nối |
| 7 | NC | Không kết nối |
| 8 | NC | Không kết nối |
5. Chức năng linh kiện
-
Nhận tín hiệu điều khiển logic mức thấp từ vi điều khiển hoặc bộ điều khiển.
-
Cung cấp dòng điện cao lên tới 9A để bật nhanh MOSFET hoặc IGBT, giảm tổn hao chuyển mạch và tăng hiệu quả điều khiển.
-
Bảo vệ đầu vào bằng cách cho phép điện áp logic rộng và ngưỡng an toàn.
-
Đảm bảo tín hiệu điều khiển ổn định, chính xác cho các thiết bị công suất.
6. Ứng dụng
-
Bộ nguồn chuyển mạch (SMPS)
-
Điều khiển động cơ công suất cao
-
Biến tần (Inverter)
-
Mạch điều khiển công suất cao
-
Bộ khuếch đại xung công suất
7. Kích thước
-
Package DIP-8:
-
Chiều dài khoảng 10.16 mm (0.4 inch)
-
Chiều rộng khoảng 6.35 mm (0.25 inch)
-
Chiều cao khoảng 3.81 mm
-
-
Khoảng cách chân tiêu chuẩn 2.54 mm (0.1 inch) giữa các chân
8. Cách đo đạc kiểm tra
-
Kiểm tra nguồn cấp: Đo điện áp Vdd chân IC xem có đúng yêu cầu.
-
Kiểm tra tín hiệu đầu vào: Đo điện áp hoặc dạng sóng tín hiệu đầu vào IN.
-
Kiểm tra tín hiệu đầu ra: Đo điện áp hoặc xung trên chân OUT khi có tín hiệu đầu vào.
-
Kiểm tra dòng đầu ra: Dùng oscilloscope để kiểm tra khả năng cấp dòng lớn trên chân OUT.
-
Kiểm tra chân mass và nguồn: Đảm bảo chân GND và Vdd có kết nối tốt.
-
Thay thế IC: Nếu nghi ngờ IC hỏng, thay thế bằng IC mới để kiểm tra hoạt động.
