NEC 2502, PS2502-2 DIP-8

9.000₫

Đã bán: 10

Mã sản phẩm :PS2502

Loại linh kiện: IC

Kiểu chân: DIP8

Hình thức : Mới

Tình trạng : Còn hàng

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.

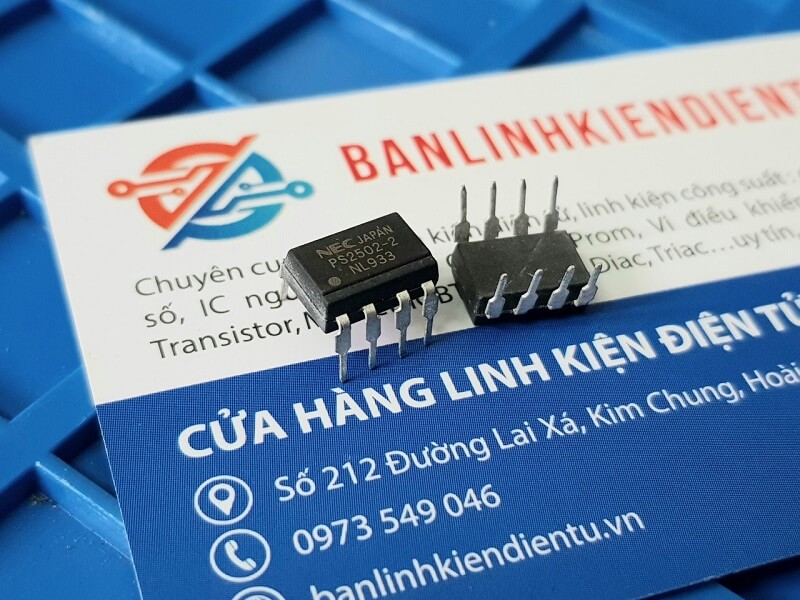

🧩 1. Giới thiệu linh kiện NEC 2502 / PS2502-2

PS2502-2 (hay NEC 2502-2) là optocoupler 2 kênh độc lập trong cùng một vỏ DIP-8, được sản xuất bởi NEC (nay thuộc Renesas).
Mỗi kênh gồm 1 LED hồng ngoại phát và 1 phototransistor thu — hoạt động độc lập, giúp cách ly tín hiệu giữa mạch điều khiển và mạch công suất.

PS2502 2 1 👉 Có thể hiểu PS2502-2 = hai opto PS2502-1 ghép chung vỏ.

⚙️ 2. Cấu tạo và nguyên lý hoạt động

Bên trong PS2502-2 gồm 2 mạch quang cách ly riêng biệt:

Phần phát	Phần thu
LED hồng ngoại (Infrared LED)	Phototransistor silicon

Khi LED nhận dòng điện (IF), nó phát ánh sáng hồng ngoại.
Ánh sáng này chiếu vào phototransistor → transistor dẫn dòng.
Khi LED tắt → transistor ngắt.
Nhờ đó, tín hiệu được truyền bằng ánh sáng, không có kết nối điện trực tiếp giữa hai mạch, đảm bảo cách ly điện áp cao (5000 Vrms).

📐 3. Sơ đồ chân (DIP-8)

Cấu trúc chân PS2502-2:

Chân	Ký hiệu	Chức năng	Kênh
1	Anode1	Cực dương LED kênh 1	Kênh 1
2	Cathode1	Cực âm LED kênh 1	Kênh 1
3	Emitter1	Cực phát transistor kênh 1	Kênh 1
4	Collector1	Cực thu transistor kênh 1	Kênh 1
5	Collector2	Cực thu transistor kênh 2	Kênh 2
6	Emitter2	Cực phát transistor kênh 2	Kênh 2
7	Cathode2	Cực âm LED kênh 2	Kênh 2
8	Anode2	Cực dương LED kênh 2	Kênh 2

🔹 Hai kênh hoạt động hoàn toàn độc lập nhau.
🔹 Bước chân (pin pitch) tiêu chuẩn: 2.54 mm, hàng chân cách nhau 7.62 mm.

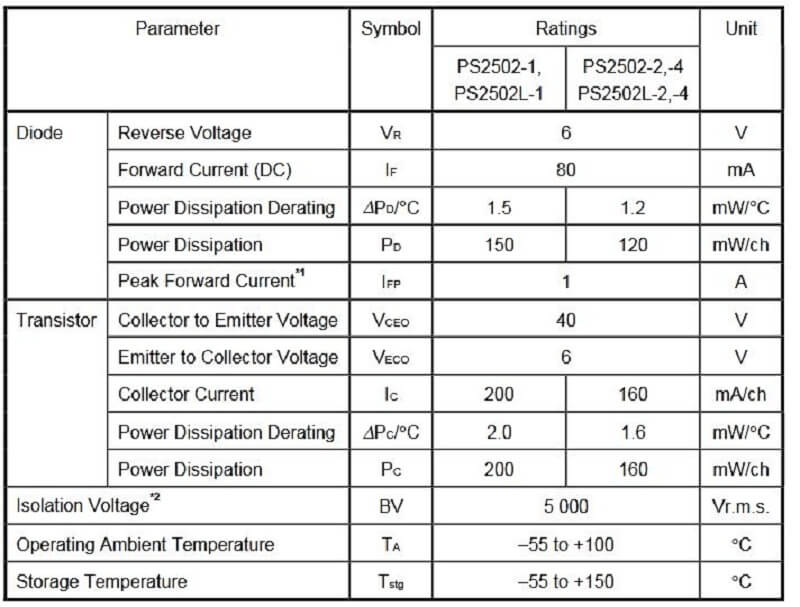

📊 4. Thông số kỹ thuật điện

Bang thong so PS2502 2

Thông số	Giá trị danh định	Đơn vị
Điện áp cách ly tối đa	5000	Vrms
Điện áp thuận LED (VF)	1.2 – 1.4	V
Dòng LED tối đa (IF max)	50	mA
Điện áp ngược LED (VR)	6	V
Dòng Collector tối đa (IC)	50	mA
Điện áp C–E tối đa (VCEO)	80	V
Điện áp C–E bão hòa (VCEsat)	0.2	V
Tỷ lệ truyền dòng (CTR)	50% – 600%	—
Tốc độ đáp ứng (tON/tOFF)	2 – 10	µs
Nhiệt độ hoạt động	–55 → +100	°C
Kiểu vỏ	DIP-8 xuyên lỗ (Dual Inline Package)

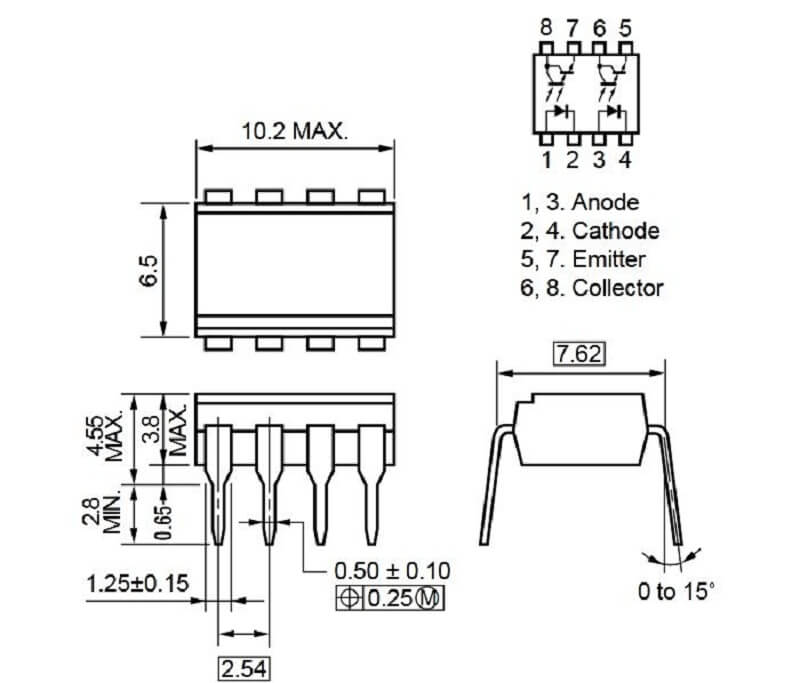

🔌 5. Kích thước vật lý (Package)

Kich thuoc PS2502 2 1

Thông số cơ học	Kích thước (mm)
Chiều dài thân	9.6 ± 0.3
Chiều rộng thân	6.5 ± 0.3
Chiều cao thân	4.5 ± 0.3
Khoảng cách hàng chân	7.62
Bước chân (pitch)	2.54
Chiều dài chân	2.8 – 3.8

👉 Vỏ nhựa epoxy màu đen, cách điện tốt, chịu nhiệt khi hàn.

⚡ 6. Chức năng và nguyên lý hoạt động

Tín hiệu điều khiển LED (chân 1–2 hoặc 8–7) được chuyển đổi thành ánh sáng.
Ánh sáng kích hoạt transistor đầu ra (chân 4–3 hoặc 5–6).
Nhờ đó, tín hiệu được truyền mà không có dòng điện trực tiếp, giúp cách ly hoàn toàn hai mạch có điện áp khác nhau.

🧠 7. Ứng dụng thực tế

Lĩnh vực	Ứng dụng cụ thể
Điện tử công nghiệp	Cách ly tín hiệu giữa mạch điều khiển và công suất
SMPS (Nguồn xung)	Mạch phản hồi điện áp ổn định
Điều khiển động cơ	Cách ly tín hiệu PWM
PLC & I/O	Truyền tín hiệu an toàn giữa bộ xử lý và đầu ra
Thiết bị đo lường	Cách ly tín hiệu analog và digital
Bảo vệ vi điều khiển	Ngăn điện áp cao xâm nhập từ tải

🧾 8. Cách kiểm tra PS2502-2 sống/chết

Dụng cụ cần có:

Đồng hồ vạn năng.
Nguồn DC 5V và điện trở 330Ω.

(1) Kiểm tra LED phát

Thang diode, que đỏ vào Anode (chân 1 hoặc 8), que đen vào Cathode (chân 2 hoặc 7).
Hiển thị điện áp rơi 1.1–1.3V → LED còn tốt.
Không hiển thị → LED đứt.

(2) Kiểm tra transistor thu

Cấp 5V qua điện trở 330Ω cho LED.
Dùng đồng hồ đo điện trở giữa Collector–Emitter (chân 4–3 hoặc 5–6).
- Khi LED bật → điện trở giảm (vài trăm Ω).
- Khi LED tắt → điện trở tăng cao (vài trăm kΩ – MΩ).
Không thay đổi → transistor hỏng.
