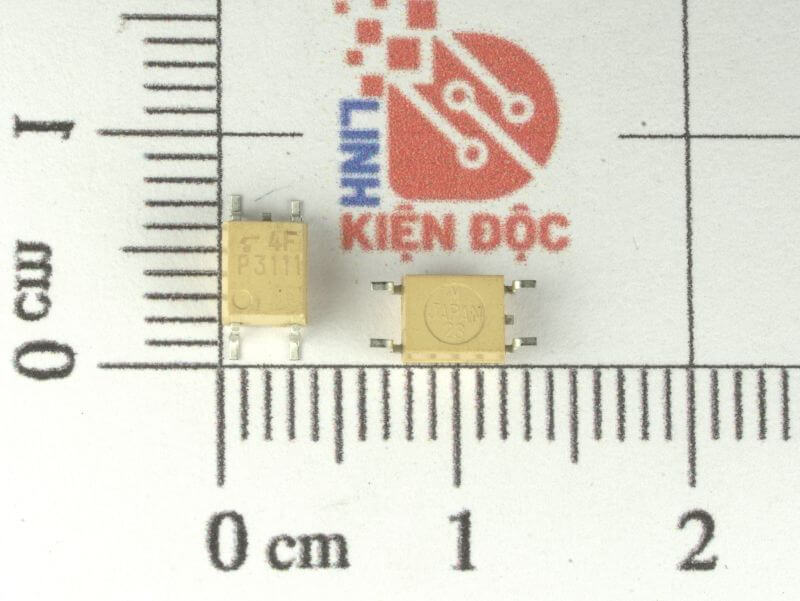

TLP3111 Opto điều khiển SOP-4
20.000₫
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.
1. Giới thiệu TLP3111 SOP-4
TLP3111 SOP-4 là opto-coupler dạng SOP-4 dùng để cách ly tín hiệu và điều khiển tải công suất, kết hợp LED đầu vào → MOSFET đầu ra.
-
Giúp cách ly điện áp giữa mạch điều khiển (low voltage) và mạch tải (high voltage).
-
Thường dùng trong SMPS, mạch điều khiển công suất, PLC và các ứng dụng cần cách ly tín hiệu an toàn.
2. Cấu tạo TLP3111 SOP-4
TLP3111 SOP-4 gồm:
-
LED đầu vào (Input LED)
-
Chân 1 = Anode (A)
-
Chân 3 = Cathode (K)
-
Nhận tín hiệu từ MCU hoặc mạch logic.
-
-
MOSFET đầu ra (Output MOSFET)
-
Chân 4 = Drain
-
Chân 6 = Drain
-
Khi LED sáng → MOSFET dẫn → điều khiển tải công suất.
-
Có thể nối song song hai Drain để tăng khả năng dòng tải.
-
-
Cách ly quang
-
Tách biệt hoàn toàn điện áp giữa mạch logic và mạch tải.
-
Nguyên lý hoạt động:

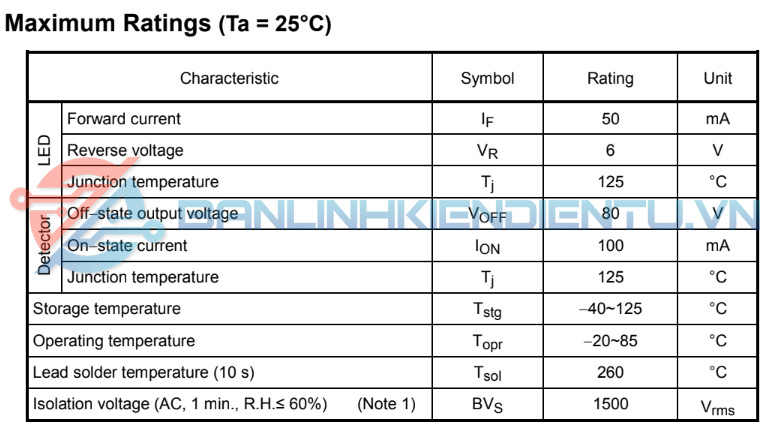

3. Thông số kỹ thuật TLP3111 SOP-4
| Thông số | Giá trị |
|---|---|
| Điện áp cách ly (VISO) | 3750 Vrms |
| Dòng MOSFET tối đa (ID) | 100 mA – 1 A (tùy dòng) |
| Điện áp Drain-Source tối đa (VDS) | 30 – 60 V |
| Dòng LED tối đa (IF) | 10 – 20 mA |
| Tốc độ chuyển mạch | 1 µs (typical) |
| Nhiệt độ hoạt động | -40°C ~ 100°C |
| Package | SOP-4 |

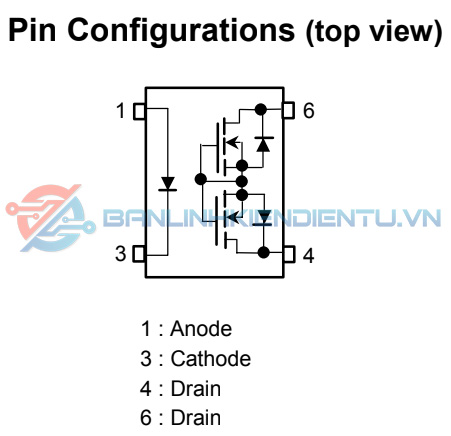

4. Kiểu chân và chức năng TLP3111 SOP-4
| Chân | Ký hiệu | Chức năng |
|---|---|---|
| 1 | A | Anode LED đầu vào |
| 3 | K | Cathode LED đầu vào |
| 4 | D | Drain MOSFET đầu ra |
| 6 | D | Drain MOSFET đầu ra (song song với chân 4) |
Ghi chú:
-
Chân 1 & 3: Nhận tín hiệu logic từ MCU hoặc mạch điều khiển.
-
Chân 4 & 6: Output MOSFET điều khiển tải công suất, có thể nối chung để tăng dòng.
5. Chức năng linh kiện TLP3111 SOP-4
-
Cách ly tín hiệu: Giữa mạch điều khiển và mạch tải công suất.
-
Kích tải công suất: MOSFET output đủ mạnh điều khiển các tải DC.
-
Bảo vệ mạch logic: Ngăn xung điện áp cao từ tải.
-
Công suất cao: MOSFET cho phép dòng tải lớn hơn so với phototransistor thông thường.
6. Ứng dụng TLP3111 SOP-4
-
Điều khiển MOSFET / IGBT: Trong SMPS, inverter.
-
Bộ điều khiển động cơ nhỏ: Kích tải DC.
-
PLC / Tự động hóa: Cách ly tín hiệu logic.
-
Mạch cách ly tín hiệu analog / số: Bảo vệ MCU hoặc thiết bị nhạy cảm.

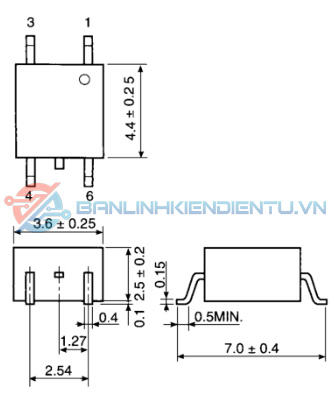

7. Kích thước TLP3111 SOP-4
-
Package: SOP-4
-
Chiều dài: ~4.5 mm
-
Chiều rộng: ~4 mm
-
Chiều cao: ~2 mm
-
Khoảng cách chân chuẩn (Pitch): 1.27 mm
8. Cách đo kiểm tra sống chết TLP3111 SOP-4
Dụng cụ: Đồng hồ vạn năng (VOM) hoặc nguồn DC 5V + điện trở 220Ω.
Bước 1: Kiểm tra LED đầu vào
-
Đo giữa chân 1 (A) và chân 3 (K), chế độ diode → điện áp diode ~1.2V → LED sống.
-
Đảo cực đo → OL → bình thường.
Bước 2: Kiểm tra MOSFET đầu ra
-
Cấp nguồn cho mạch (VCC/GND nếu cần).
-
Kích LED bằng nguồn 5V qua điện trở 220Ω.
-
Khi LED sáng → Drain (chân 4 & 6) dẫn → tải hoạt động → linh kiện sống.
-
Nếu MOSFET không dẫn → linh kiện hỏng.
