🧩 1. Giới thiệu linh kiện TLP363JF (P363JF Opto Driver DIP-4)
TLP363JF là bộ cách ly quang điều khiển Triac (Opto-Triac Driver), do Toshiba sản xuất, dạng DIP-4 tiêu chuẩn.
Nó được thiết kế để kích Triac hoặc SCR công suất ở mạch điều khiển tải AC, giúp cách ly hoàn toàn điện áp cao và thấp thông qua ánh sáng.
TLP363JF có chức năng Zero-Cross (kích tại điểm điện áp bằng 0) → giúp giảm nhiễu điện từ và tránh xung dòng khởi động khi bật tải.
⚙️ 2. Cấu tạo và nguyên lý hoạt động
Bên trong TLP363JF gồm 2 phần chính:
| Phần phát (Input) | Phần thu (Output) |
|---|---|
| LED hồng ngoại (Infrared LED) | Phototriac (Triac quang) có tích hợp mạch zero-cross |
Nguyên lý:
-
Khi dòng điện chạy qua LED phát sáng → ánh sáng chiếu vào phototriac.
-
Phototriac dẫn dòng → phát xung kích cho Triac công suất ngoài mạch tải AC.
-
Mạch zero-cross bên trong chỉ cho phép kích tại điểm điện áp bằng 0 → giảm nhiễu, tăng tuổi thọ linh kiện tải.

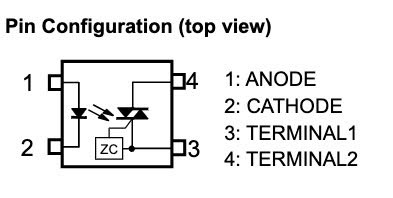

📐 3. Kiểu chân và chức năng (DIP-4)

| Chân | Ký hiệu | Chức năng |
|---|---|---|
| 1 | Anode | Cực dương của LED đầu vào |
| 2 | Cathode | Cực âm của LED đầu vào |
| 3 | MT1 (Terminal 1) | Cực 1 của Triac đầu ra |
| 4 | MT2 (Terminal 2) | Cực 2 của Triac đầu ra |
🔹 Gói linh kiện: DIP-4 (Dual Inline Package, 4 chân)
🔹 Kiểu chân: dạng cắm xuyên lỗ (Through-Hole)
🔹 Cách ly điện áp cao bằng lớp nhựa epoxy cách điện trong suốt.

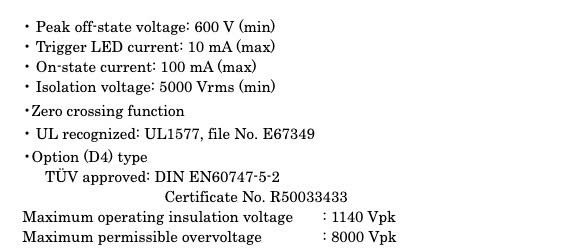

📊 4. Thông số kỹ thuật điện

| Thông số | Giá trị điển hình | Đơn vị |
|---|---|---|
| Điện áp cách ly (V<sub>ISO</sub>) | 5 000 | Vrms |
| Điện áp thuận LED (V<sub>F</sub>) | 1.2 | V |
| Dòng LED kích hoạt (I<sub>FT</sub>) | 3 – 10 | mA |
| Điện áp ngược LED (V<sub>R</sub>) | 5 | V |
| Dòng rò đầu ra (I<sub>OFF</sub>) | < 1 | µA |
| Dòng dẫn duy trì (I<sub>H</sub>) | 100 | µA |
| Điện áp cực đại ra (V<sub>DRM</sub>) | 600 | V |
| Dòng tải tối đa (I<sub>T</sub>) | 100 | mA |
| Nhiệt độ hoạt động | –40 → +100 | °C |
| Tốc độ đáp ứng | 100 µs (typ) | — |
⚡ 5. Chức năng của linh kiện
-
Cách ly điều khiển giữa mạch logic (MCU, IC, PLC) và tải AC cao áp.
-
Kích Triac công suất hoặc relay bán dẫn (SSR) một cách an toàn qua tín hiệu quang.
-
Giảm nhiễu điện từ (EMI) nhờ mạch zero-cross trigger.
-
Bảo vệ mạch điều khiển khỏi xung điện áp cao, dòng ngược hoặc quá áp từ tải.
-
Thay thế opto-triac phổ biến như MOC3063, nhưng có khả năng chịu áp cao hơn và độ tin cậy cao hơn.
🧠 6. Ứng dụng thực tế
| Lĩnh vực | Ứng dụng cụ thể |
|---|---|
| Điều khiển tải AC | Bật/tắt đèn, motor, sưởi, van điện từ |
| Relay bán dẫn (SSR) | Cách ly và kích tải AC nhỏ |
| Mạch điều khiển công nghiệp | PLC, vi điều khiển điều khiển thiết bị AC |
| Nguồn cách ly và công suất nhỏ | Cách ly khối logic và khối tải |
| Thiết bị dân dụng | Ổn áp, bếp điện, dimmer, điều hòa, máy giặt |

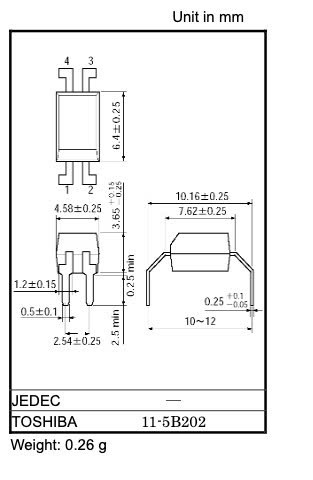

📏 7. Kích thước vật lý (Package Dimensions)

| Thông số | Kích thước (mm) |
|---|---|
| Chiều dài thân | 6.5 ± 0.3 |
| Chiều rộng thân | 4.4 ± 0.3 |
| Chiều cao | 3.5 ± 0.2 |
| Khoảng cách hàng chân | 7.62 |
| Bước chân | 2.54 |
| Đường kính chân | 0.45 – 0.55 |
| Khoảng cách cách ly tối thiểu | ≥ 7 mm |
| Vật liệu vỏ | Nhựa epoxy chống cháy UL94V-0 |
🧰 8. Cách đo – kiểm tra sống/chết
🔹 (1) Kiểm tra LED đầu vào
-
Dùng đồng hồ số ở thang diode.
-
Que đỏ → chân 1 (Anode), que đen → 2 (Cathode).
-
Hiện điện áp rơi 1.1–1.3V → LED tốt.
-
Không hiển thị → LED đứt hoặc hỏng.
-
🔹 (2) Kiểm tra Triac đầu ra
-
Cấp nguồn DC 5V qua điện trở 330Ω vào LED (chân 1–2).
-
Đo điện trở giữa chân 3 (MT1) và chân 4 (MT2):
-
LED tắt → điện trở rất lớn (MΩ).
-
LED sáng → điện trở giảm mạnh (vài trăm Ω).
-
-
Nếu không thay đổi → Triac quang hỏng hoặc LED không phát.
🔹 (3) Kiểm tra rò điện
-
Khi LED tắt, đo điện trở 3–4. Nếu <100 kΩ → Triac quang bị rò → hỏng.
