TLP372 Opto DIP-6
9.000₫
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.
1. Giới thiệu TLP372 DIP-6
TLP372 DIP-6 là opto-coupler dạng DIP-6 dùng để cách ly tín hiệu giữa mạch điều khiển và mạch tải.
-
Kết hợp LED đầu vào → transistor đầu ra giúp điều khiển tải DC hoặc tín hiệu logic với cách ly quang.
-
Thường dùng trong SMPS, mạch điều khiển công suất, PLC và các ứng dụng cách ly tín hiệu.
2. Cấu tạo TLP372 DIP-6
TLP372 DIP-6 gồm:
-
LED đầu vào (Input LED)
-
Chân 1 = Anode (A)
-
Chân 2 = Cathode (K)
-
Nhận tín hiệu từ MCU hoặc mạch logic.
-
-
Transistor đầu ra (Output Transistor)
-
Chân 4 = Emitter (E)
-
Chân 5 = Collector (C)
-
Khi LED sáng → transistor dẫn → điều khiển tải hoặc tín hiệu.
-
-
Chân không kết nối (NC)
-
Chân 3 & 6: Không kết nối, chỉ định vị trí package DIP-6.
-
3. Thông số kỹ thuật TLP372 DIP-6
| Thông số | Giá trị |
|---|---|
| Điện áp cách ly (VISO) | 3750 Vrms |
| Dòng Collector tối đa (IC) | 50 mA |
| Điện áp Collector-Emitter (VCE) | 80 V |
| Dòng LED tối đa (IF) | 10 – 20 mA |
| Tốc độ chuyển mạch | 1 µs – 5 µs |
| Nhiệt độ hoạt động | -40°C ~ 100°C |
| Package | DIP-6 |
4. Kiểu chân và chức năng TLP372 DIP-6

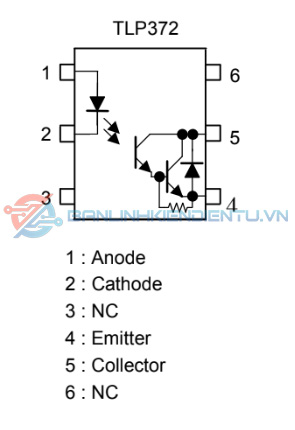

| Chân | Ký hiệu | Chức năng |
|---|---|---|
| 1 | A | Anode LED đầu vào |
| 2 | K | Cathode LED đầu vào |
| 3 | NC | Không kết nối |
| 4 | E | Emitter transistor đầu ra |
| 5 | C | Collector transistor đầu ra |
| 6 | NC | Không kết nối |
Ghi chú:
-
Chân 1 & 2: Nhận tín hiệu logic từ MCU hoặc mạch điều khiển.
-
Chân 4 & 5: Output transistor điều khiển tải hoặc tín hiệu.
5. Chức năng linh kiện TLP372 DIP-6
-
Cách ly tín hiệu: Giữa mạch điều khiển và mạch tải.
-
Điều khiển tải DC: Transistor output đủ dòng cho tải nhỏ.
-
Bảo vệ mạch logic: Ngăn xung điện áp cao từ tải.
-
Đơn giản hóa mạch: Không cần relay hoặc opto rời.
6. Ứng dụng TLP372 DIP-6
-
Điều khiển MOSFET/Transistor nhỏ trong SMPS, inverter.
-
PLC / Tự động hóa: Cách ly tín hiệu logic số.
-
Bộ điều khiển động cơ nhỏ hoặc tải DC.
-
Mạch cách ly tín hiệu analog / số.

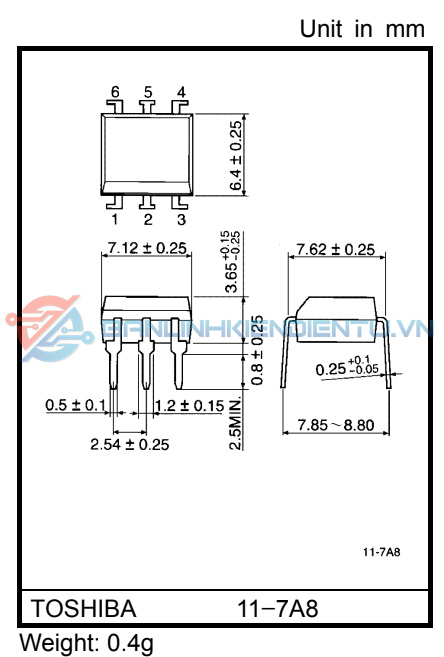

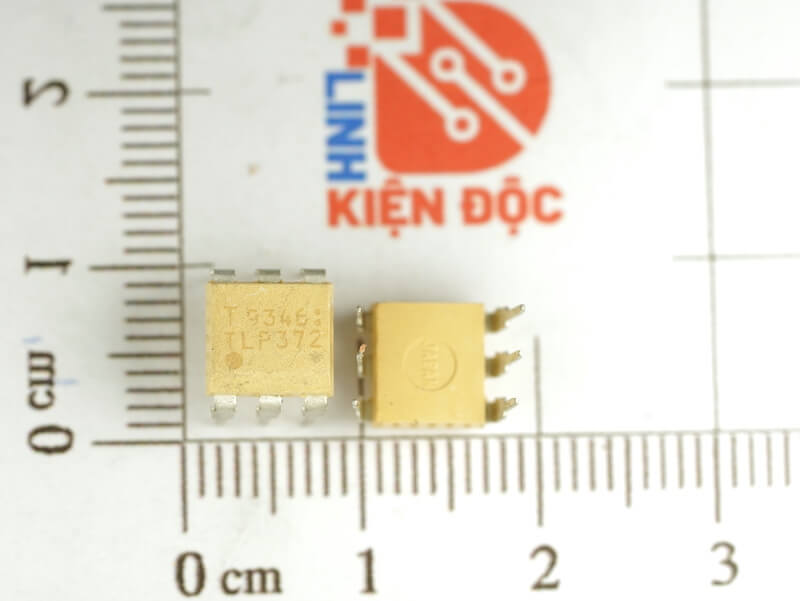

7. Kích thước TLP372 DIP-6
-
Package: DIP-6
-
Chiều dài: ~7 mm
-
Chiều rộng: ~4.5 mm
-
Chiều cao: ~3 mm
-
Khoảng cách chân chuẩn (Pitch): 2.54 mm
8. Cách đo kiểm tra sống chết TLP372 DIP-6
Dụng cụ: Đồng hồ vạn năng (VOM) hoặc nguồn DC 5V + điện trở 220Ω.
Bước 1: Kiểm tra LED đầu vào
-
Đo giữa chân 1 (A) và chân 2 (K), chế độ diode → điện áp diode ~1.2V → LED sống.
-
Đảo cực đo → OL → bình thường.
Bước 2: Kiểm tra transistor đầu ra
-
Kích LED đầu vào (1/2) bằng nguồn DC qua điện trở 220Ω.
-
Đo giữa Emitter (chân 4) và Collector (chân 5).
-
Khi LED sáng → transistor dẫn → tải hoạt động → linh kiện sống.
-
Nếu transistor không dẫn → linh kiện hỏng.

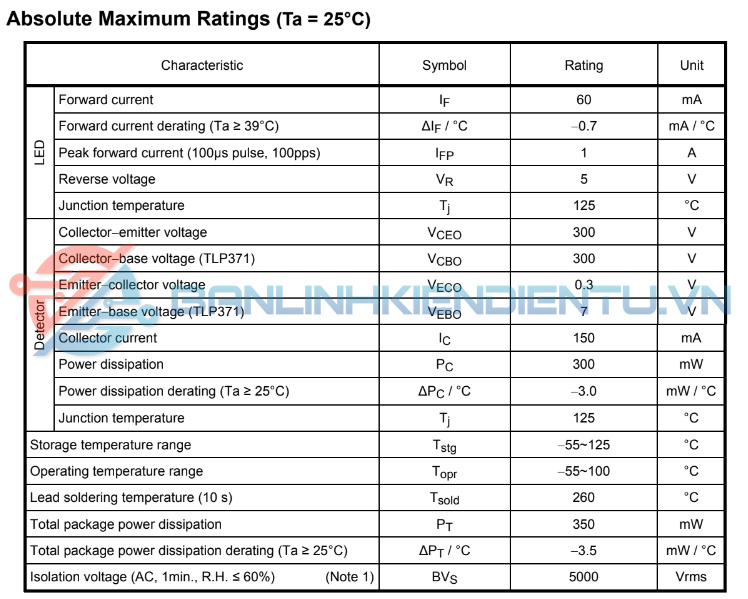

Datasheet TLP372
Sản phẩm tương tự
