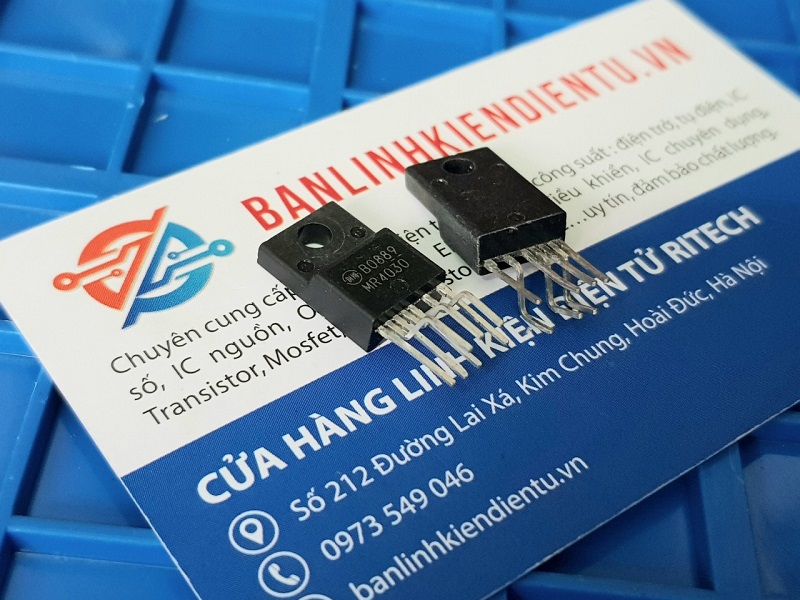

⚙️ MR4030, MR 4030 IC NGUỒN TÍCH HỢP TO-220F-7

---

🔷 1. GIỚI THIỆU

IC nguồn MR4030 là loại IC điều khiển nguồn xung tích hợp MOSFET công suất cao bên trong, chuyên dùng trong các mạch nguồn chuyển mạch (SMPS).

Với hiệu suất cao, khả năng bảo vệ toàn diện và hoạt động ổn định, MR4030 được ứng dụng rộng rãi trong tivi, màn hình, adapter và thiết bị điện tử dân dụng.

---

🔷 2. CẤU TẠO

MR4030 tích hợp trong cùng một chip:

• Mạch điều khiển PWM,

• MOSFET công suất cao chịu điện áp đến 650V,

• Mạch khởi động nội,

• Bảo vệ quá dòng (OCP), quá áp (OVP), quá nhiệt (OTP).

Vỏ TO-220F-7 giúp dễ tản nhiệt và phù hợp các mạch công suất trung bình.

---

🔷 3. THÔNG SỐ KỸ THUẬT

---

🔷 4. KIỂU CHÂN & CHỨC NĂNG CHÂN (TO-220F-7)

---

🔷 5. CHỨC NĂNG LINH KIỆN

• Ổn định điện áp đầu ra thông qua mạch PWM.

• Chuyển mạch nguồn tần số cao, hiệu suất cao.

• Tích hợp bảo vệ quá dòng, quá áp và quá nhiệt.

• Giảm số lượng linh kiện ngoại vi, tối ưu kích thước mạch.

---

🔷 6. ỨNG DỤNG

• Mạch nguồn tivi LCD, LED, DVD, đầu kỹ thuật số.

• Nguồn adapter, sạc điện tử, thiết bị dân dụng.

• Bộ nguồn công nghiệp công suất nhỏ.

• Thay thế cho các dòng IC cùng họ MR, MA, STR, OB, ICE.

---

🔷 7. KÍCH THƯỚC

Vỏ TO-220F-7, có cách điện hoàn toàn, dễ tản nhiệt:

• Khoảng cách chân: 2.54 mm

• Chiều cao tổng: ~15 mm

• Chiều rộng thân: ~10 mm

• Có lỗ bắt tản nhiệt phía trên.

---

🔷 8. CÁCH ĐO ĐẠC KIỂM TRA

1. Đo MOSFET tích hợp: kiểm tra chập Drain–Source bằng đồng hồ thang diode.

2. Đo trở kháng VCC–GND: vài trăm Ω là bình thường.

3. Cấp thử 12–15V vào VCC–GND: kiểm tra dao động tại DRV bằng oscilloscope.

4. Kiểm tra phản hồi FB: khi thay đổi tải đầu ra.

5. Nếu không có dao động hoặc MOSFET chập → IC hỏng.

Datasheet MR4030
