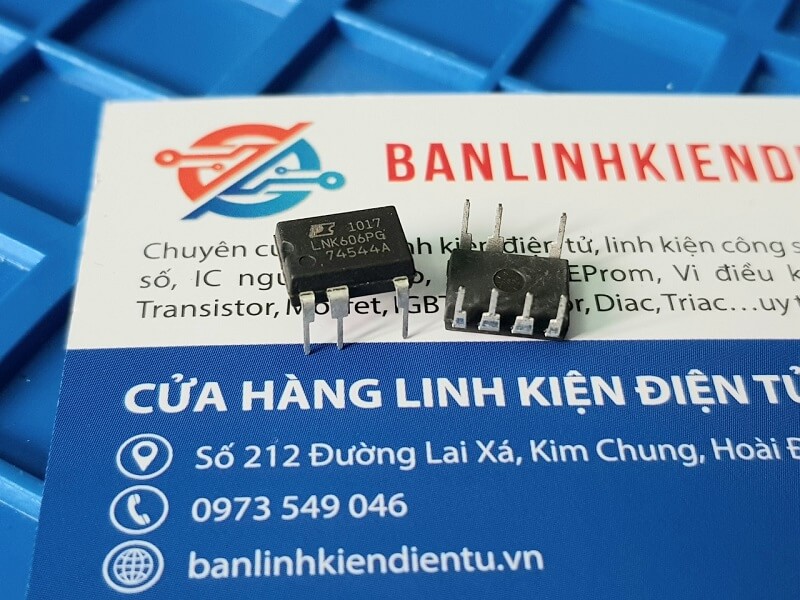

LNK606PG, LNK606P, LNK606 IC nguồn DIP-7

12.000₫

Mã sản phẩm: LNK606PG

Loại linh kiện: IC nguồn

Kiểu chân: DIP-7

Hình thức: Mới

Tình trạng: Còn hàng

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ

1. Giới thiệu IC LNK606PG

LNK606PG là IC nguồn xung của dòng LinkSwitch-II CV/CC do Power Integrations sản xuất. Nó được thiết kế để làm nguồn AC-DC công suất nhỏ (khoảng 6.1 W), với tính ổn định điện áp và điện dòng ra (CV/CC) mà không cần optocoupler hoặc mạch hồi tiếp thứ cấp. Dùng phổ biến cho adapter, bộ sạc, nguồn standby và các thiết bị điện tử nhỏ.

2. Cấu tạo của IC LNK606PG

MOSFET công suất nội (High Voltage MOSFET) chịu điện áp khoảng 700 V.
Mạch điều khiển On/Off (state machine) để thực hiện chế độ CV/CC.
Mạch dao động nội, tần số cố định hoặc gần cố định (~66 kHz).
Chân BYPASS / MULTI-FUNCTION để cấp nguồn nội cho mạch điều khiển, ổn định điện áp nội bộ.
Các mạch bảo vệ tích hợp: giới hạn dòng từng chu kỳ (cycle-by-cycle current limit), bảo vệ nhiệt (thermal shutdown), bảo vệ ngắn mạch/open-loop, tự khởi động lại (auto-restart).
Công nghệ tần số nhiễu (“frequency jittering”) để giảm nhiễu EMI.

3. Thông số kỹ thuật của IC LNK606PG

Thông số	Giá trị
Input AC	85 – 265 VAC
Công suất đầu ra tối đa (Open-Frame, 230 VAC)	~ 6.10 W
Điện áp Breakdown MOSFET	~ 700 V
Tần số chuyển mạch	~ 66 kHz
Duty Cycle tối đa	~ 55 %
Dòng đầu ra	~ 438 mA (với output ≈ 6 V)
Dòng nuôi cấp hoạt động (operating supply current)	~ 520 µA
Nhiệt độ hoạt động (junction)	‐40 °C đến +150 °C

4. Kiểu chân & chức năng chân của IC LNK606PG

Đóng gói: DIP-8C, chân xuyên lỗ (through-hole)
Tổng số chân: 8 chân

Chân	Ký hiệu	Chức năng
DRAIN	MOSFET Drain (Chân công suất)	Cực drain của MOSFET công suất; nơi chịu điện áp cao, nối đầu sơ cấp của biến áp flyback; cũng dùng để lấy dòng khởi động nội.
SOURCE	MOSFET Source / Mass sơ cấp	Điểm trả dòng của MOSFET, mass sơ cấp, tham chiếu chung cho mạch điều khiển; có thể có nhiều chân SOURCE song song để dẫn dòng & tản nhiệt.
FB (Feedback)	Feedback (Điều khiển điện áp/dòng)	Nhận tín hiệu hồi tiếp sơ cấp để điều chỉnh điện áp đầu ra và giới hạn dòng khi cần thiết (CV/CC).
BP / MULTI-FUNCTION	Bypass / chân đa chức năng	Chân nối tụ bypass để cấp nguồn nội 6V cho mạch điều khiển; đồng thời có các chức năng bổ sung như bù điện áp dây (cable drop) nếu thiết kế hỗ trợ; chân này ảnh hưởng đến cách mạch CV/CC hoạt động.

5. Chức năng linh kiện của IC LNK606PG

Chuyển đổi điện áp AC sang DC theo topology flyback, cung cấp đầu ra ổn định theo điện áp và dòng (CV/CC).
Đơn giản hóa mạch nguồn bằng cách loại bỏ optocoupler hoặc mạch hồi tiếp thứ cấp.
Tự bảo vệ khi có lỗi như ngắn mạch, quá tải, quá nhiệt.
Ổn định khi điện áp lưới thay đổi, khi tải thay đổi.
Tiết kiệm điện khi không tải nhờ các chế độ chờ nội và giảm năng lượng tiêu hao.

6. Ứng dụng của IC LNK606PG

Adapter / bộ sạc cho thiết bị điện tử nhỏ (ví dụ router, thiết bị di động, TV mini).
Nguồn standby trong thiết bị điện tử dân dụng.
Thiết bị LED, đèn nhỏ, thiết bị nhỏ chạy bằng nguồn AC-DC.
Thay thế nguồn tuyến tính hoặc các thiết kế nguồn truyền thống để giảm kích thước và tổn hao nhiệt.
