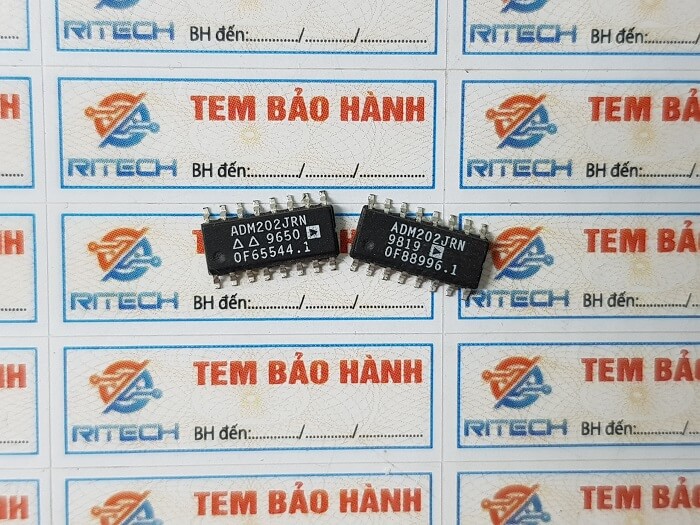

ADM202JRN, ADM202 IC Chuyên Dụng SOP-16
23.000₫
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.
1. ADM202JRN, ADM202 – Giới thiệu chung
ADM202JRN (hoặc ADM202) là IC giao tiếp chuẩn RS-232 gồm 2 bộ truyền (Driver) và 2 bộ nhận (Receiver), do Analog Devices sản xuất.
Chip này có nhiệm vụ chuyển đổi mức tín hiệu logic TTL/CMOS (0–5V) sang chuẩn RS-232 (±10V) và ngược lại, phục vụ các ứng dụng truyền thông nối tiếp như giữa vi điều khiển và máy tính (UART ↔ COM port).
IC tích hợp mạch bơm điện tích (charge pump), chỉ cần nguồn duy nhất +5V để tạo điện áp ±10V cho tín hiệu RS-232.

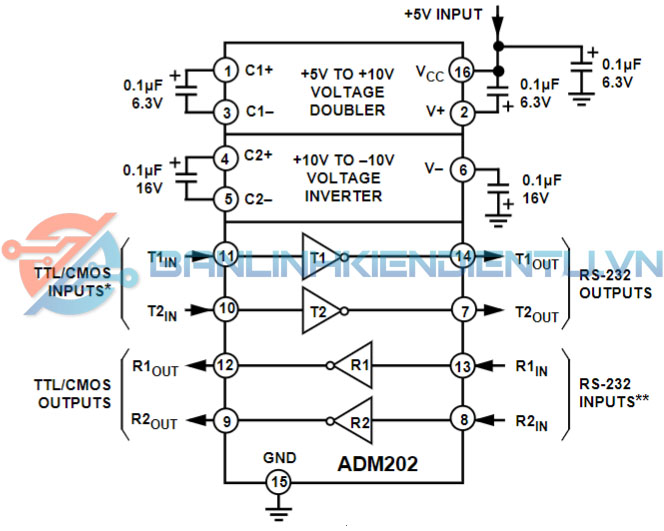

2. ADM202JRN, ADM202 – Cấu tạo và nguyên lý hoạt động
Bên trong ADM202 gồm các khối chức năng sau:
-
Khối bơm điện tích (Charge Pump):
Tạo ra điện áp V+ ≈ +10V và V– ≈ –10V từ nguồn +5V, sử dụng 4 tụ điện ngoài. -
Khối truyền (Driver):
Biến đổi tín hiệu TTL sang tín hiệu RS-232 (±10V) để gửi đi. -
Khối nhận (Receiver):
Chuyển tín hiệu RS-232 từ thiết bị bên ngoài về mức TTL 0–5V. -
Khối bảo vệ ESD:
Bảo vệ chống tĩnh điện lên đến ±15kV (theo chuẩn IEC 1000-4-2), giúp chip hoạt động ổn định trong môi trường nhiễu cao.

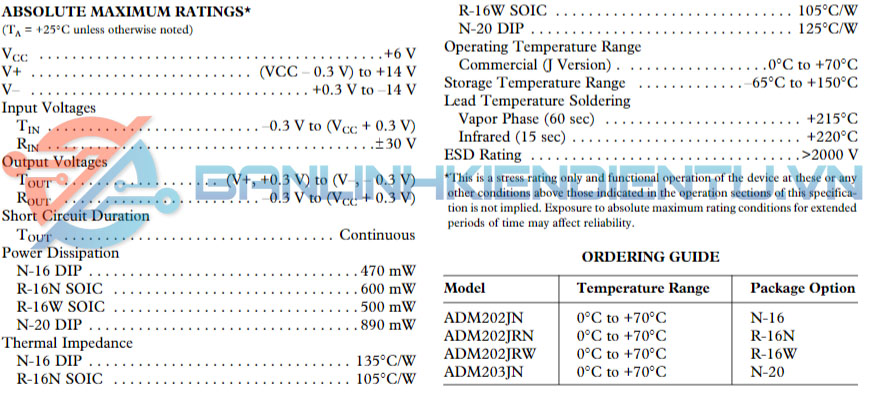

3. ADM202JRN, ADM202 – Thông số kỹ thuật chính
| Thông số | Giá trị điển hình |
|---|---|
| Nguồn hoạt động (VCC) | +5V ±10% |
| Dòng tiêu thụ | 8 mA (typ) |
| Số kênh truyền/nhận | 2 driver / 2 receiver |
| Điện áp đầu ra RS-232 | ±9V điển hình |
| Ngưỡng đầu vào RS-232 | +0.8V / –0.8V |
| Tốc độ truyền | 120 kbps |
| Bảo vệ ESD | ±15 kV |
| Nhiệt độ hoạt động | –40°C → +85°C |
| Gói vỏ | SOP-16 hoặc SOIC-16 (Narrow Body) |

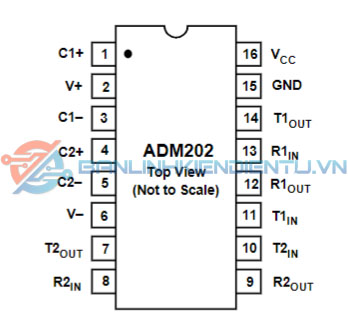

4. ADM202JRN, ADM202 – Sơ đồ chân và chức năng (SOP-16)
| Chân | Ký hiệu | Chức năng |
|---|---|---|
| 1 | C1+ | Kết nối cực dương tụ C1 của mạch bơm điện tích |
| 2 | V+ | Điện áp dương do charge pump tạo ra (~ +10V) |
| 3 | C1– | Kết nối cực âm tụ C1 |
| 4 | C2+ | Kết nối cực dương tụ C2 |
| 5 | C2– | Kết nối cực âm tụ C2 |
| 6 | V– | Điện áp âm do charge pump tạo ra (~ –10V) |
| 7 | T2OUT | Ngõ ra RS-232 của bộ truyền thứ 2 |
| 8 | R2IN | Ngõ vào RS-232 của bộ nhận thứ 2 |
| 9 | R2OUT | Ngõ ra TTL của bộ nhận thứ 2 |
| 10 | T2IN | Ngõ vào TTL của bộ truyền thứ 2 |
| 11 | T1IN | Ngõ vào TTL của bộ truyền thứ 1 |
| 12 | R1OUT | Ngõ ra TTL của bộ nhận thứ 1 |
| 13 | R1IN | Ngõ vào RS-232 của bộ nhận thứ 1 |
| 14 | T1OUT | Ngõ ra RS-232 của bộ truyền thứ 1 |
| 15 | GND | Mass (nối đất chung) |
| 16 | VCC | Nguồn cấp chính +5V |

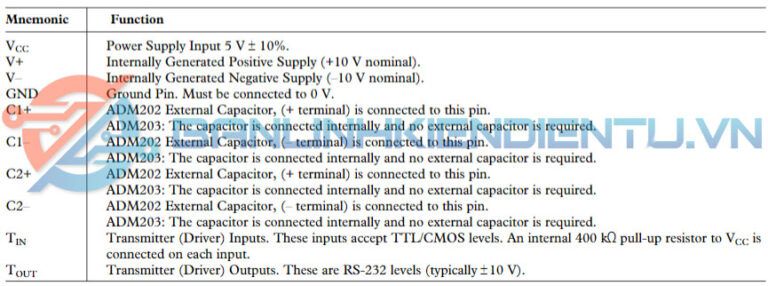

5. ADM202JRN, ADM202 – Chức năng linh kiện
-
T1IN/T2IN: Nhận tín hiệu logic từ vi điều khiển.
-
T1OUT/T2OUT: Xuất tín hiệu RS-232 ra thiết bị ngoại vi (máy tính, modem, v.v).
-
R1IN/R2IN: Nhận tín hiệu RS-232 từ thiết bị bên ngoài.
-
R1OUT/R2OUT: Xuất tín hiệu TTL tương ứng.
-
C1+, C1–, C2+, C2–: Nối với các tụ điện ngoài 0.1 µF hoặc 1 µF để mạch charge pump hoạt động.
-
V+, V–: Nguồn ±10V được tạo nội bộ.
-
GND: Nối đất.
-
VCC: Nguồn nuôi +5V.
6. ADM202JRN, ADM202 – Ứng dụng
-
Giao tiếp RS-232 giữa vi điều khiển và máy tính (UART ↔ COM port).
-
Thiết bị truyền thông công nghiệp (PLC, SCADA).
-
Máy đo, bộ điều khiển thiết bị ngoại vi, thiết bị định vị GPS, GSM, RFID.
-
Bộ chuyển đổi mức tín hiệu TTL ↔ RS-232 trong hệ thống nhúng.
-
Module mở rộng cổng COM cho bo mạch vi điều khiển.

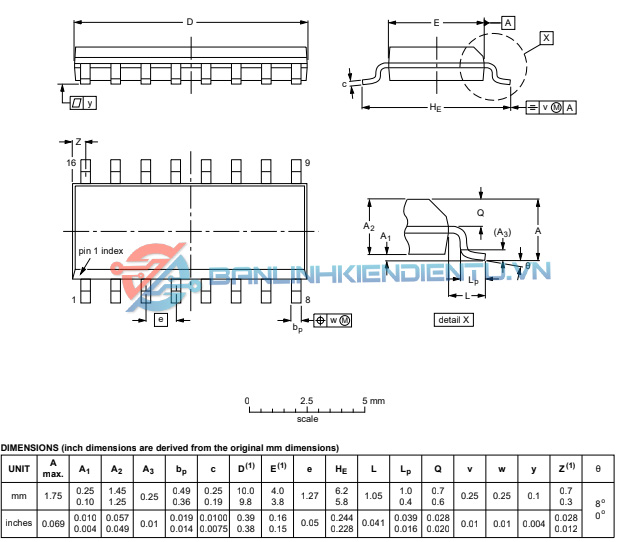

7. ADM202JRN, ADM202 – Kích thước và đóng gói
-
Loại vỏ: SOP-16 (SOIC-16 Narrow Body).
-
Kích thước:
-
Chiều dài: ~10.3 mm
-
Chiều rộng: ~3.9 mm
-
Khoảng cách chân: 1.27 mm
-
-
Trọng lượng: ≈ 0.1 g
-
Chất liệu: Epoxy chịu nhiệt cao, bảo vệ tốt khỏi ẩm và tĩnh điện.
8. ADM202JRN, ADM202 – Cách kiểm tra và sử dụng
-
Cấp nguồn: VCC = +5V, GND = 0V.
-
Kết nối tụ điện:
-
C1+ ↔ C1– với tụ 0.1 µF.
-
C2+ ↔ C2– với tụ 0.1 µF.
-
V+ ↔ GND và V– ↔ GND mỗi bên 0.1 µF.
-
-
Kiểm tra chức năng:
-
Cấp tín hiệu TTL 0–5V vào T1IN → đo T1OUT thấy ±9V (RS-232).
-
Cấp tín hiệu RS-232 ±10V vào R1IN → đo R1OUT thấy mức TTL (0–5V).
-
-
Lưu ý:
-
Không để điện áp vượt quá ±15V ở các chân RS-232.
-
Nên thêm tụ decoupling 0.1 µF gần chân VCC.
-
