🔷 ⚙️ L7808CV / L7808 IC NGUỒN ỔN ÁP 8V TO-220

🔷 1. GIỚI THIỆU L7808

L7808 / L7808CV là IC ổn áp tuyến tính cung cấp điện áp 8V cố định với dòng ra tối đa khoảng 1 – 1.5A. IC phù hợp cho các mạch nguồn nhỏ, bộ điều khiển vi điều khiển, và các thiết bị điện tử tiêu thụ điện năng vừa phải. IC đóng gói TO-220, dễ lắp ráp và tản nhiệt bằng tấm tản nhiệt.

---

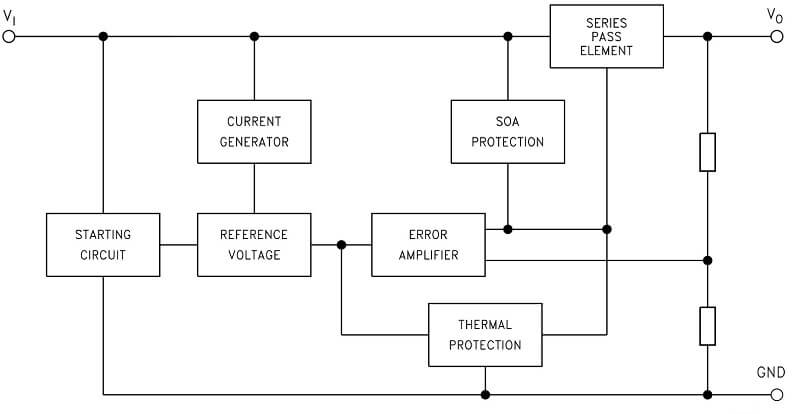

🔷 2. CẤU TẠO

IC L7808 gồm các khối chính:

• Voltage Reference: Điện áp tham chiếu ổn định.

• Error Amplifier: So sánh điện áp ra với điện áp tham chiếu.

• Pass Transistor: Điều chỉnh dòng ra để ổn định điện áp.

• Protection Circuit: Bảo vệ quá nhiệt và quá dòng.

---

🔷 3. THÔNG SỐ KỸ THUẬT CHÍNH

• Điện áp đầu vào Vin: 10 – 35V

• Điện áp ra Vout: 8V ±2%

• Dòng ra tối đa: 1 – 1.5A

• Nhiệt độ hoạt động: 0°C – 125°C

• Điện áp dropout: ~2V

• Gói IC: TO-220

---

🔷 4. KIỂU CHÂN & CHỨC NĂNG CHÂN (TO-220)

---

🔷 5. CHỨC NĂNG LINH KIỆN

• Ổn áp tuyến tính 8V với dòng ra ổn định.

• Bảo vệ quá dòng và quá nhiệt tích hợp.

• Dễ dàng sử dụng và lắp ráp trên các board mạch nhờ gói TO-220.

---

🔷 6. ỨNG DỤNG

• Bộ nguồn cho vi điều khiển và vi mạch 8V.

• Bộ nguồn ổn áp cho mạch điện tử tiêu chuẩn.

• Bộ nguồn cho các thiết bị điện tử dân dụng và công nghiệp.

---

🔷 7. KÍCH THƯỚC

• Gói IC: TO-220

• Chiều dài: ~10 mm

• Chiều rộng: ~4.5 mm

• Chiều cao: ~10 mm (bao gồm chân + thân)

• Khoảng cách chân: tiêu chuẩn TO-220 (~2.54 mm giữa các chân)

---

🔷 8. CÁCH ĐO ĐẠC KIỂM TRA

1. Kiểm tra Vin và GND: đảm bảo điện áp cấp đúng theo datasheet.

2. Kiểm tra Vout: đo tại chân ra, phải ~8V.

3. Kiểm tra dòng ra: đảm bảo không vượt quá 1 – 1.5A.

4. Kiểm tra bảo vệ quá dòng / quá nhiệt: quan sát IC khi tải cao.

5. Kiểm tra dropout voltage: Vin – Vout ≥ 2V để đảm bảo ổn định.

Datasheet L7808
