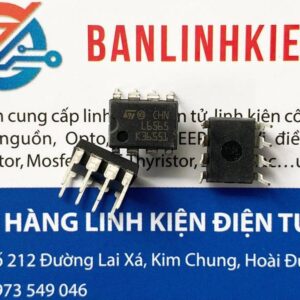

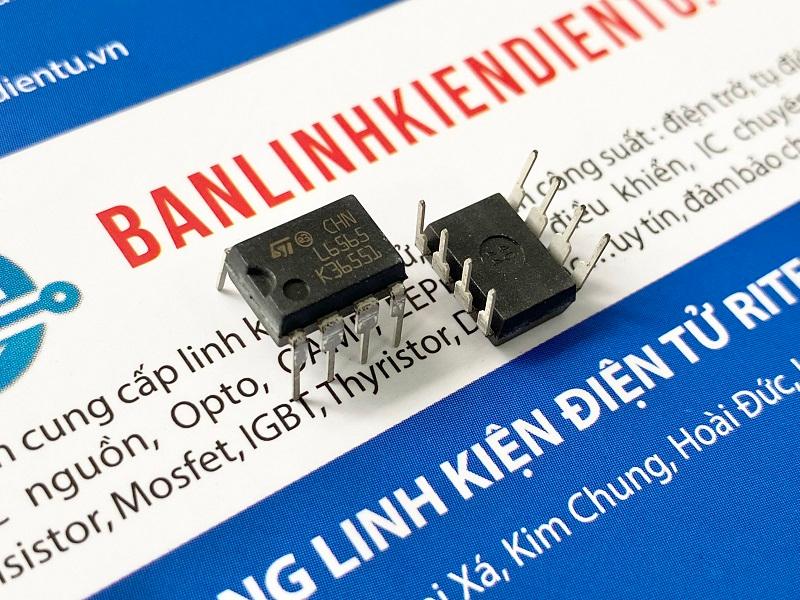

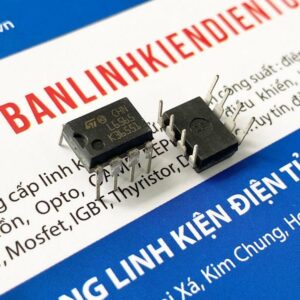

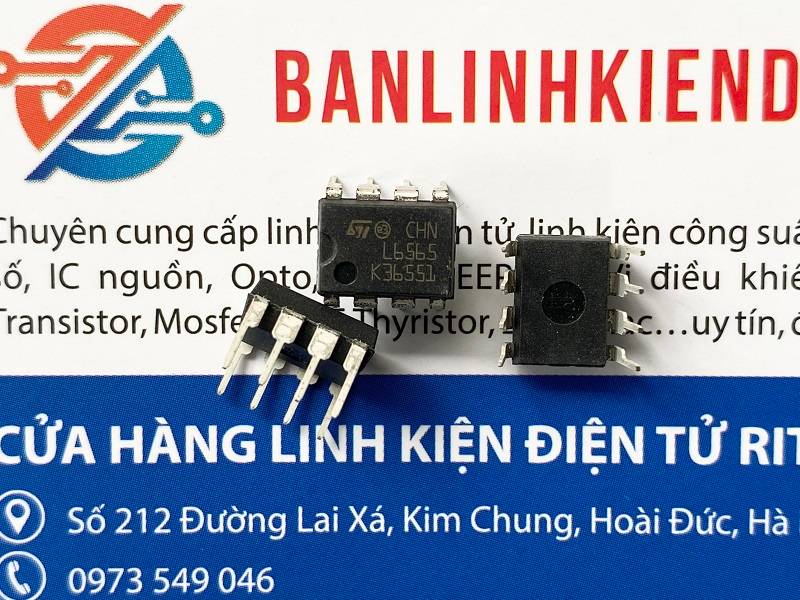

L6565, 6565 IC nguồn DIP-8

Giới thiệu

• L6565 là một IC điều khiển chính ở chế độ hiện tại, được thiết kế đặc biệt để xây dựng các bộ chuyển đổi fly-back Quasi-cộng hưởng ZVS (Zero Voltage Switching khi bật công tắc). gers MOSFET bật.
• Khả năng cấp nguồn của bộ chuyển đổi thay đổi với điện áp nguồn được bù bằng nguồn cấp điện áp đường dây. Ở tải nhẹ, thiết bị có chức năng đặc biệt tự động giảm tần số hoạt động vẫn điều chỉnh hoạt động càng gần ZVS càng tốt. Ngoài dòng khởi động và dòng tĩnh rất thấp, tính năng này giúp giữ mức tiêu thụ thấp từ nguồn điện ở mức tải nhẹ và là sự kết hợp của Blue Angel và Energy Star. IC cũng bao gồm chức năng vô hiệu hóa, bộ lọc trên chip về dòng điện cảm giác, một bộ khuếch đại lỗi có điện áp phản xạ chính xác để điều chỉnh sơ cấp và bảo vệ quá dòng hai cấp hiệu quả.

Đặc trưng và thông số kỹ thuật

• Tần số FOLDBACK để có hiệu quả chuẩn mực tối ưu
• Khởi động siêu thấp(<70uA) và hiện tại (<3,5uA)
• Tắt chức năng( điều khiển bật/tắt) n1% chính xác

Cấu trúc bên trong

Sơ đồ chân và chức năng các chân

Kích thước IC

Mạch ứng dụng L6565D
