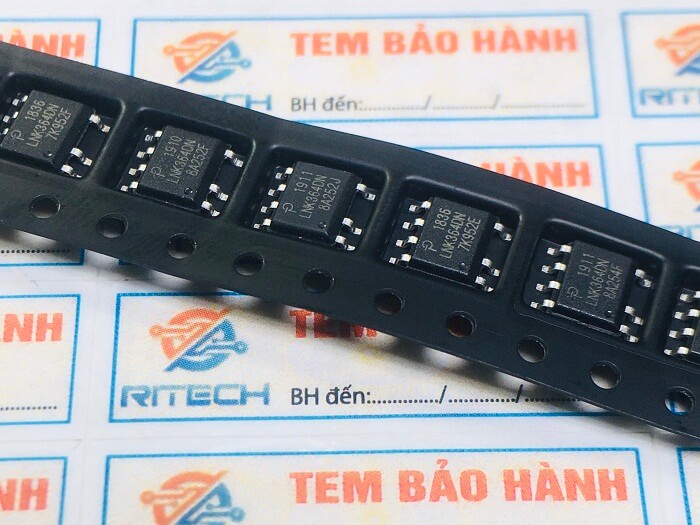

IC nguồn LNK364DN LNK364 SOP-7 chính hãng

Giới thiệu

• Được tối ưu hóa để có chi phí hệ thống thấp nhất.
• Cấu tạo máy biến áp và cắt IC độc quyền kỹ thuật cho phép thiết kế Clampless ™ với LNK362 để có chi phí hệ thống thấp hơn, số lượng thành phần và cao hơn hiệu quả.
• Tích hợp đầy đủ tính năng tự động khởi động lại khi đoản mạch và bảo vệ vòng lặp mở.
• Nguồn cung cấp tự phân cực – tiết kiệm cuộn dây phụ của máy biến áp và các thành phần cung cấp thiên vị liên quan.
• Rung động tần số làm giảm đáng kể EMI.
• Đáp ứng các yêu cầu về độ rão HV giữa DRAIN và tất cả các chân khác cả trên PCB và trong gói.
• Giải pháp bộ chuyển đổi số thành phần thấp nhất.

Đặc trưng và thông số kỹ thuật

• Bảo vệ tắt nhiệt trễ chính xác – phục hồi tự động cải thiện độ tin cậy của trường fi
• Phạm vi đầu vào phổ quát cho phép hoạt động trên toàn thế giới
• Điều khiển BẬT / TẮT đơn giản, không cần bù vòng lặp
• Loại bỏ xu hướng quanh co – đơn giản hơn, chi phí thấp hơn máy biến áp
• Số lượng thành phần rất thấp – độ tin cậy cao hơn và đơn lẻ  bảng mạch in bên
• Tự động khởi động lại làm giảm 95% điện năng cung cấp trong quá trình ngắn mạch và điều kiện lỗi vòng hở
• Băng thông cao giúp bật nhanh mà không bị vượt quá và đáp ứng tải nhất thời tuyệt vời

Cấu trúc bên trong

Sơ đồ chân và tác dụng các chân

• DRAIN (D) Kết nối cống MOSFET nguồn. Cung cấp hoạt động nội bộ hiện tại cho cả khởi động và hoạt động ở trạng thái ổn định
• BYPASS (BP) : Điểm kết nối cho tụ điện bỏ qua bên ngoài 0,1 μF chonguồn cung cấp 5,8 V được tạo ra bên trong. Nếu một cuộn dây phân cực bên ngoài là được sử dụng, dòng điện vào chân BP không được vượt quá 1 mA.
• PHẢN HỒI (FB) Ghim : Trong quá trình hoạt động bình thường, việc chuyển đổi nguồn MOSFET được điều khiển bởi ghim này. Chuyển đổi MOSFET bị tắt khi dòng điện lớn hơn 49 μA được đưa vào chân này.
• SOURCE (S) Pin : Chân này là kết nối nguồn MOSFET nguồn. Nó cũng là tham chiếu mặt đất cho các chân BYPASS và FEEDBACK.

Kích thước IC
