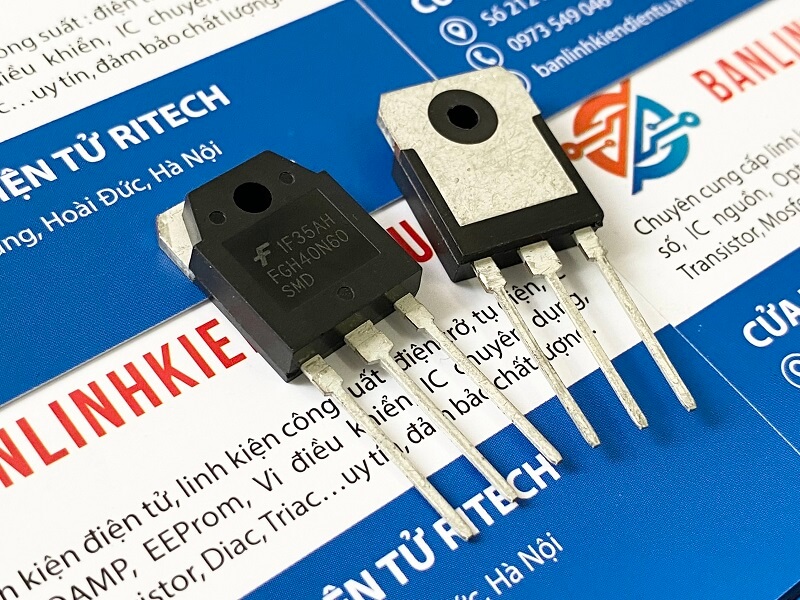

FGH40N60, FGH40N60SMD, 40N60 IGBT 40A 600V TO-247

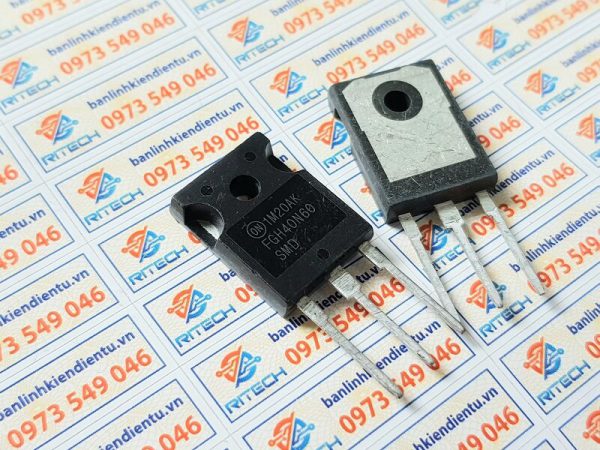

FGH40N60, FGH40N60SMD, 40N60 IGBT 40A 600V TO-247 - Ảnh 2

FGH40N60, FGH40N60SMD, 40N60 IGBT 40A 600V TO-247 - Ảnh 3

FGH40N60, FGH40N60SMD, 40N60 IGBT 40A 600V TO-247

45.000₫

Mã sản phẩm : FGH40N60SMD

Loại linh kiện: IGBT

Kiểu chân: TO-247

Điện áp: 600V

Dòng điện: 40A

Hình thức : Mới

Tình trạng : Còn hàng

Vị trí: 21-22

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.

Mô tả
Đánh giá (0)

1. Giới thiệu về FGH40N60 / FGH40N60SMD / 40N60

FGH40N60 là một loại IGBT (Insulated Gate Bipolar Transistor), kết hợp giữa MOSFET và BJT, cho phép điều khiển dòng điện lớn bằng tín hiệu điện áp nhỏ.

Dòng điện cực đại (IC): 40A
Điện áp cực đại (VCE): 600V
Công suất tỏa nhiệt tối đa (PC): 400W
Nhiệt độ hoạt động tối đa: 175°C
Điện áp cực-gate cực đại (VGE): ±20V
Tốc độ chuyển mạch: rất nhanh, phù hợp cho các ứng dụng yêu cầu chuyển mạch cao.

2. Cấu tạo của FGH40N60

Linh kiện này được cấu tạo từ các lớp bán dẫn và được đóng gói trong vỏ TO-3PN. Cấu trúc bên trong bao gồm:

MOSFET: giúp điều khiển bằng điện áp nhỏ (Gate).
BJT: chịu được dòng điện lớn và công suất cao (Collector → Emitter).

Đóng gói: TO-3PN – là loại vỏ kim loại có 3 chân, dễ dàng gắn vào mạch và tản nhiệt tốt.

3. Thông số kỹ thuật của FGH40N60

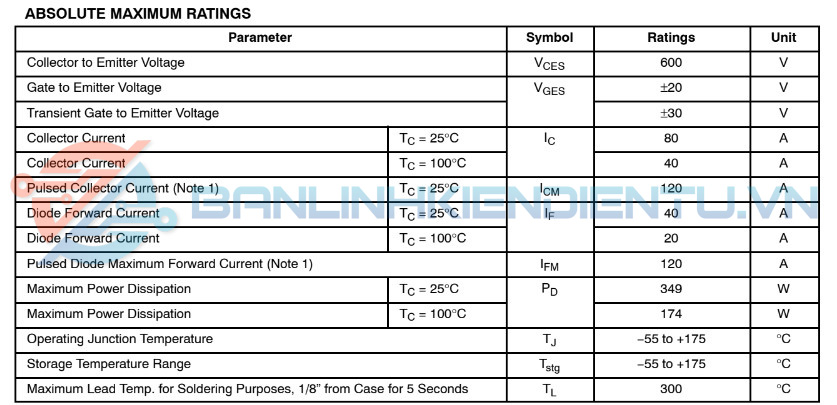

Thong so ki thuat FGH40N60

Thông số kỹ thuật	Giá trị	Giải thích cho người mới
Điện áp cực đại (VCE)	600V	Điện áp lớn nhất cho phép giữa Collector và Emitter
Dòng điện cực đại (IC)	40A	Dòng lớn nhất có thể chạy qua IGBT
Công suất tỏa nhiệt tối đa (PC)	400W	Công suất tối đa mà IGBT có thể tỏa ra mà không bị hỏng
Nhiệt độ hoạt động tối đa	175°C	Nhiệt độ cao nhất mà IGBT có thể hoạt động mà không bị hỏng
Điện áp cực-gate cực đại (VGE)	±20V	Điện áp tối đa có thể cấp vào Gate
Thời gian chuyển mạch (tf)	80 ns	Thời gian để chuyển từ trạng thái mở sang đóng hoặc ngược lại
VCE(sat)	1.9V	Điện áp rơi giữa Collector và Emitter khi IGBT mở
Tổn thất chuyển mạch (Eoff)	6.5 µJ/A	Năng lượng mất đi khi tắt IGBT

4. Kiểu chân và chức năng của FGH40N60

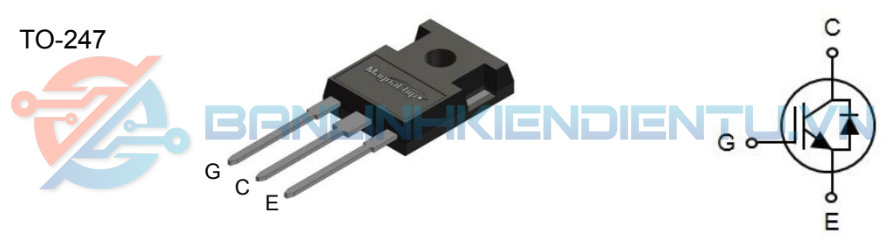

CT TO 247 1 4

IGBT TO-3PN có 3 chân, nhìn từ phía trước vỏ kim loại có nhãn:

Chân 1 – Gate (G):
- Nhận tín hiệu điều khiển.
- Cấp điện áp nhỏ vào đây để bật/tắt IGBT.
Chân 2 – Collector (C):
- Nối với nguồn điện dương hoặc tải chính.
Chân 3 – Emitter (E):
- Nối với nguồn điện âm hoặc tải.

5. Chức năng của linh kiện FGH40N60

Điều khiển dòng điện lớn: Dùng tín hiệu nhỏ từ vi điều khiển hoặc mạch điều khiển bật/tắt dòng điện lớn.
Chuyển mạch nhanh: Mở/đóng trong vài nanosecond.
Bảo vệ mạch: Một số loại IGBT có diode bên trong chống ngược dòng.
Tiết kiệm năng lượng: Nhờ điện áp rơi thấp và chuyển mạch nhanh, ít tỏa nhiệt.

6. Ứng dụng của FGH40N60

Điều khiển động cơ AC/DC: ví dụ motor máy in, máy bơm, quạt công nghiệp.
Nguồn điện công suất cao: nguồn máy hàn, biến áp công nghiệp.
Bộ biến tần, UPS, mạch sạc pin: chuyển đổi điện áp, điều khiển công suất.

7. Kích thước của FGH40N60

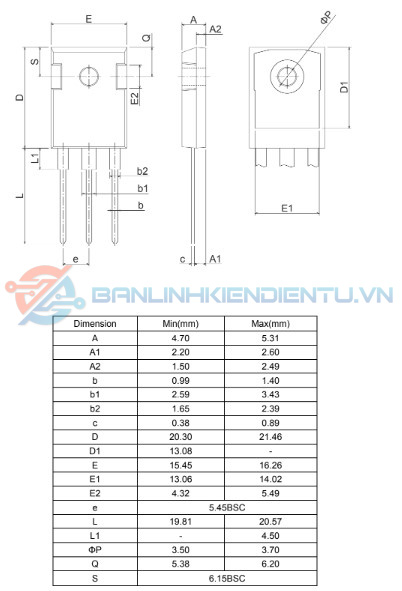

KT TO 247 1 4

Dạng vỏ: TO-3PN
Số chân: 3
Chiều dài x rộng x cao: chuẩn TO-3PN (khoảng 15mm x 20mm x 7mm, chân dài ~15mm)
Lưu ý: phần tản nhiệt có thể bắt vào tấm nhôm hoặc tản nhiệt để giảm nhiệt độ khi chạy dòng lớn.

8. Cách đo kiểm tra FGH40N60

Kiểm tra thông mạch cơ bản:
- Dùng đồng hồ vạn năng chế độ diode
- Chân Gate → Collector, Gate → Emitter, Collector → Emitter
- Không được thông mạch theo chiều ngược nếu không cấp tín hiệu Gate
Kiểm tra điện áp rơi VCE(sat):
- Cấp điện áp Gate đủ để mở IGBT
- Đo điện áp giữa Collector → Emitter
- Nếu VCE nhỏ (≈1.9V), IGBT còn tốt
Kiểm tra tốc độ chuyển mạch (cho người đã có oscilloscope):
- Quan sát tín hiệu Gate, Collector, Emitter
- IGBT phải bật/tắt nhanh (nanosecond)
