DPA424GN, DPA424 IC NGUỒN SOP-8

🔷 1. GIỚI THIỆU DPA424GN

IC DPA424GN thuộc dòng DPA-Switch® của hãng Power Integrations, là mạch tích hợp điều khiển nguồn xung (PWM Controller) kết hợp MOSFET công suất cao 725V trong cùng một chip.

DPA424GN được thiết kế tối ưu cho các nguồn flyback cách ly hoặc không cách ly, hoạt động ở hiệu suất cao, tổn hao thấp và có đầy đủ mạch bảo vệ.

IC thường được sử dụng trong adapter nguồn, nguồn công nghiệp nhỏ, nguồn viễn thông, nguồn LED driver, nguồn TV và màn hình LCD.

---

🔷 2. CẤU TẠO

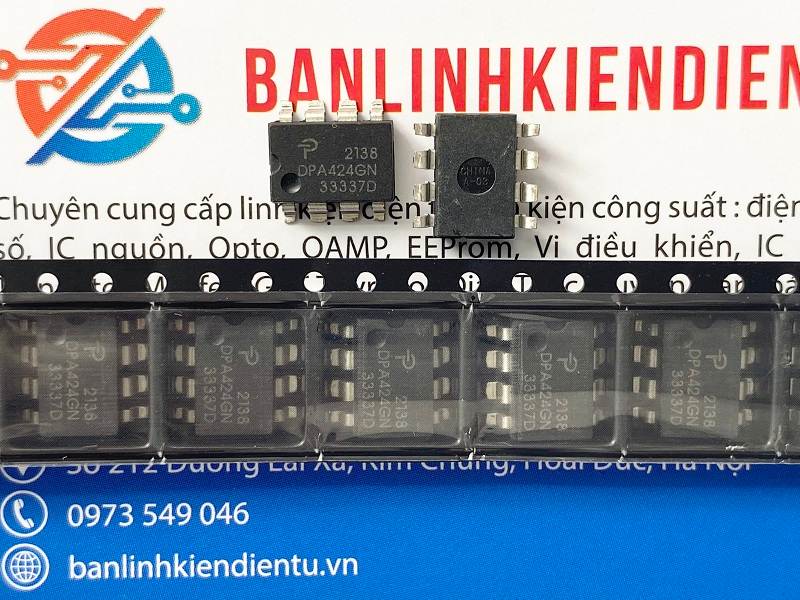

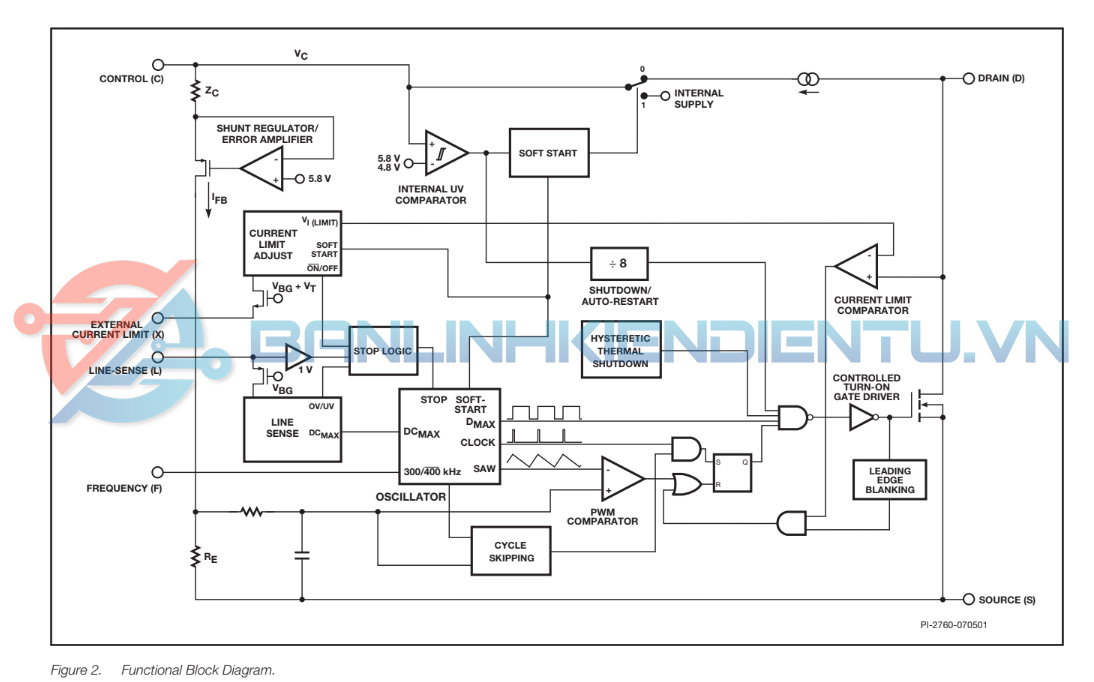

Bên trong IC gồm các khối chức năng chính:

• Mạch dao động PWM tần số cố định.

• Bộ khuếch đại sai số và mạch phản hồi dòng.

• MOSFET công suất nội (725V).

• Mạch khởi động tự động (Start-up).

• Mạch giới hạn dòng, quá áp, quá nhiệt.

• Bộ khuếch đại nội cung cấp hồi tiếp chính xác.

---

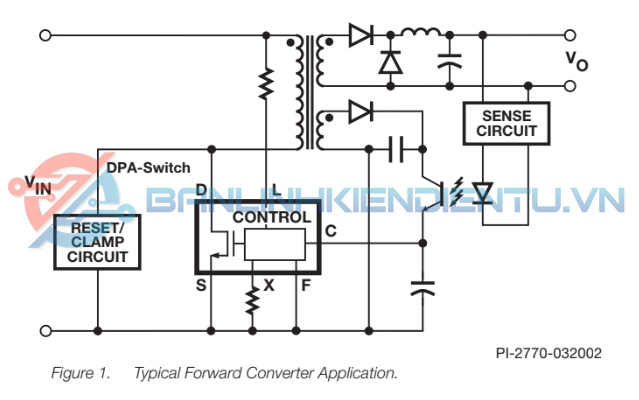

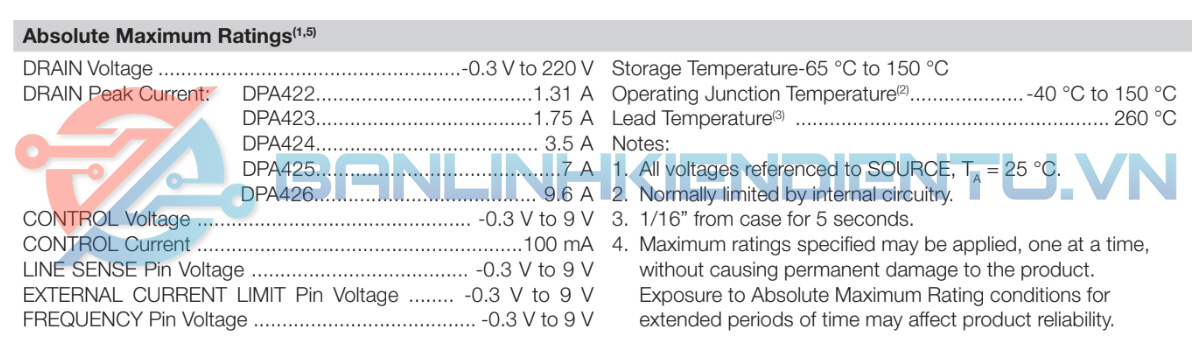

🔷 3. THÔNG SỐ KỸ THUẬT

---

🔷 4. KIỂU CHÂN & CHỨC NĂNG CHÂN

---

🔷 5. CHỨC NĂNG LINH KIỆN

• Điều khiển nguồn xung flyback, tích hợp MOSFET chịu điện áp cao.

• Có mạch bảo vệ quá áp, quá dòng, quá nhiệt, mất hồi tiếp.

• Khởi động nhanh, tiêu thụ điện năng thấp.

• Độ tin cậy cao, giảm thiểu linh kiện ngoài.

• Hoạt động ổn định trong dải điện áp rộng (85–265VAC).

---

🔷 6. ỨNG DỤNG

• Adapter nguồn 12V, 24V công suất 10–25W.

• Nguồn cho thiết bị viễn thông, router, modem.

• Nguồn phụ trong TV, monitor, đầu DVD, set-top box.

• LED Driver công suất nhỏ.

• Nguồn điều khiển công nghiệp.

---

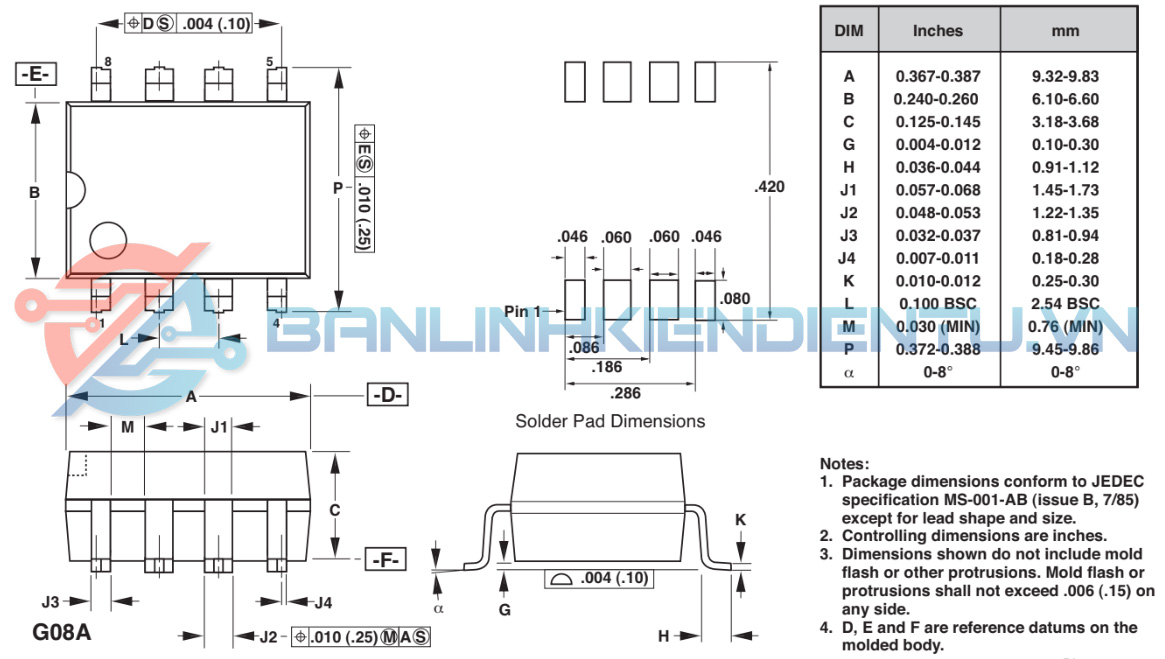

🔷 7. KÍCH THƯỚC

• Gói: SOP-8 (SMD)

• Chiều dài: ≈ 5 mm

• Chiều rộng: ≈ 4 mm

• Bước chân: 1.27 mm

---

🔷 8. CÁCH ĐO ĐẠC KIỂM TRA

1. Đo DRAIN – SOURCE: phải không chập (MOSFET còn tốt).

2. Đo tụ BP (chân 5): có điện áp ~5.8V khi IC hoạt động.

3. Kiểm tra chân FB: có xung phản hồi dạng vuông khi mạch ổn định.

4. Nếu không dao động → kiểm tra nguồn khởi động VCC hoặc mạch hồi tiếp quang.

Datasheet của DPA424GN
