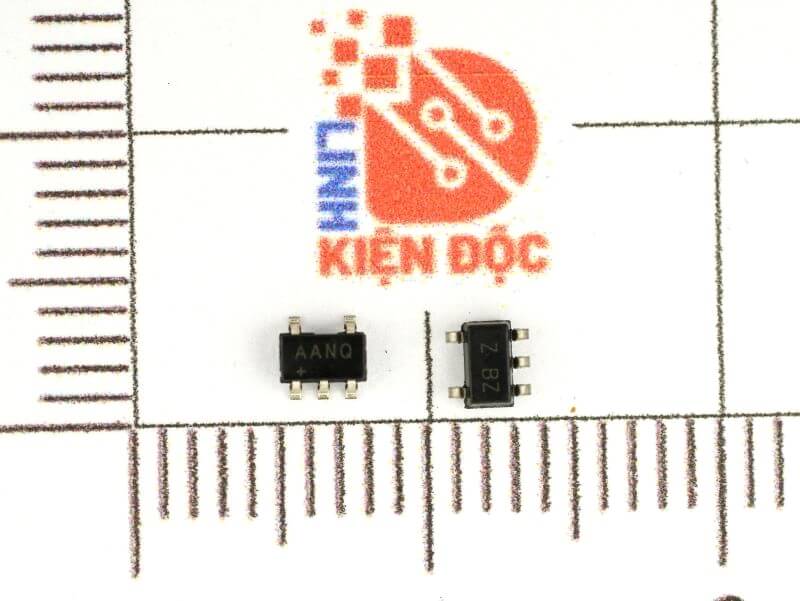

Miêu tả:
- Màn hình điện áp cung cấp cao MAX6457 – MAX6460 hoạt động trên dải điện áp nguồn 4V đến 28V. Mỗi thiết bị bao gồm một tham chiếu dải băng tần chính xác, một hoặc hai bộ so sánh điện áp bù thấp, độ trễ ngưỡng bên trong, thời gian chờ thiết lập lại hoặc nguồn tốt và một hoặc hai đầu ra cống mở điện áp cao. MAX6458 bao gồm hai bộ so sánh (một quá áp và một quá áp) để phát hiện màn hinh và một đầu ra duy nhất để cho biết đầu vào được giám sát có nằm trong màn hình điện áp có thể điều chỉnh được hay không. MAX6457 / MAX6458 cung cấp các tùy chọn thời gian cố định như một bộ dò điện áp với độ trễ điển hình 50µs hoặc như một mạch đặt lại với độ trễ thời gian chờ đặt lại tối thiểu 90ms. Đầu vào được giám sát phải trên ngưỡng hành trình đã điều chỉnh (hoặc trong cửa sổ điện áp đã điều chỉnh cho MAX6458) trong khoảng thời gian chờ đã chọn trước khi đầu ra thay đổi trạng thái. MAX6459 / MAX6460 chỉ cung cấp khoảng thời gian chờ cố định 50µs. Các tùy chọn độ trễ ngưỡng bên trong (0,5%, 5% và 8,3% cho MAX6457 / MAX6458 / MAX6459 và 0,5% cho MAX6460) giảm tiếng ồn đầu ra trong các ứng dụng nhạy cảm. Mỗi thiết bị có sẵn trong một gói SOT23 nhỏ và được chỉ định trong phạm vi nhiệt độ mở rộng từ -40 ° C đến + 125 ° C.

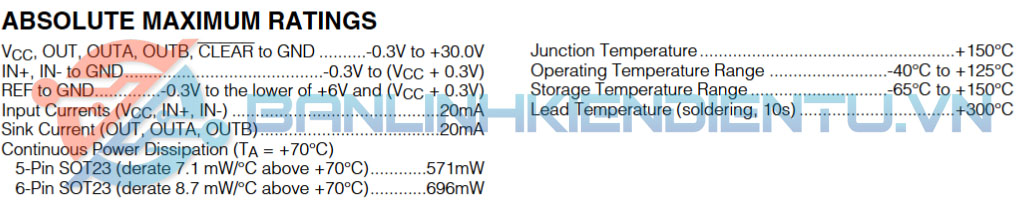

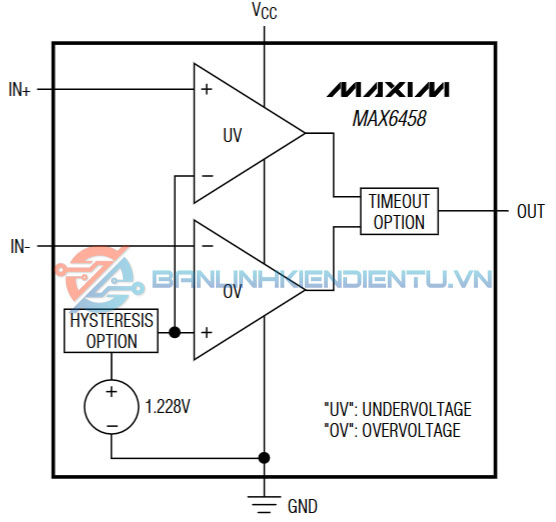

Đặc trưng và thông số kỹ thuật
- Dải điện áp cung cấp rộng, 4V đến 28V.
- Tham chiếu bên trong 2,25V ± 2,5%.
- Dòng điện thấp (3,5μA, loại ở 12V).
- Ngõ ra kênh N mở (Tương thích 28V).
- Tùy chọn độ trễ ngưỡng nội bộ (0,5%, 5%, 8,3%).

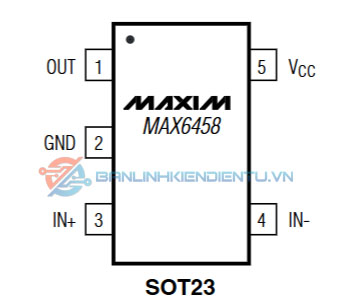

Sơ đồ chân

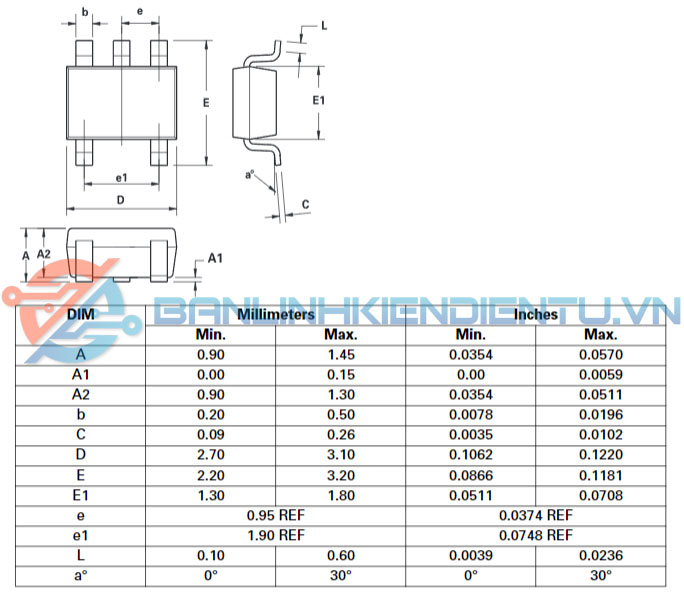

Kích thước IC

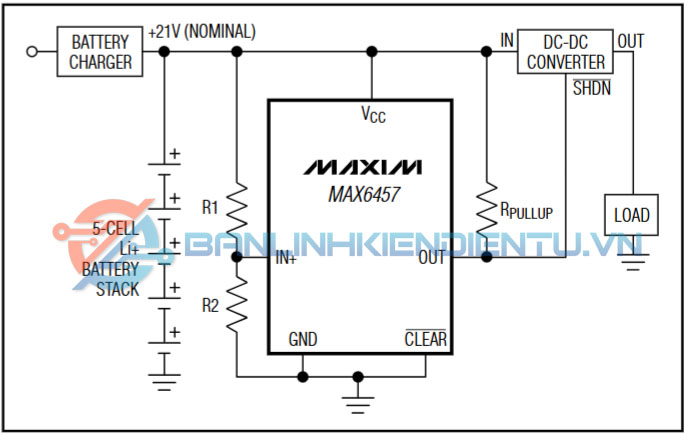

Ứng dụng cơ bản của MAX6458
