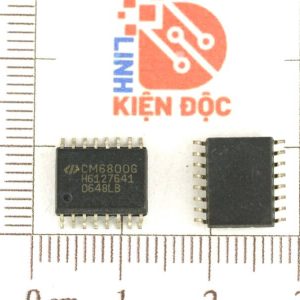

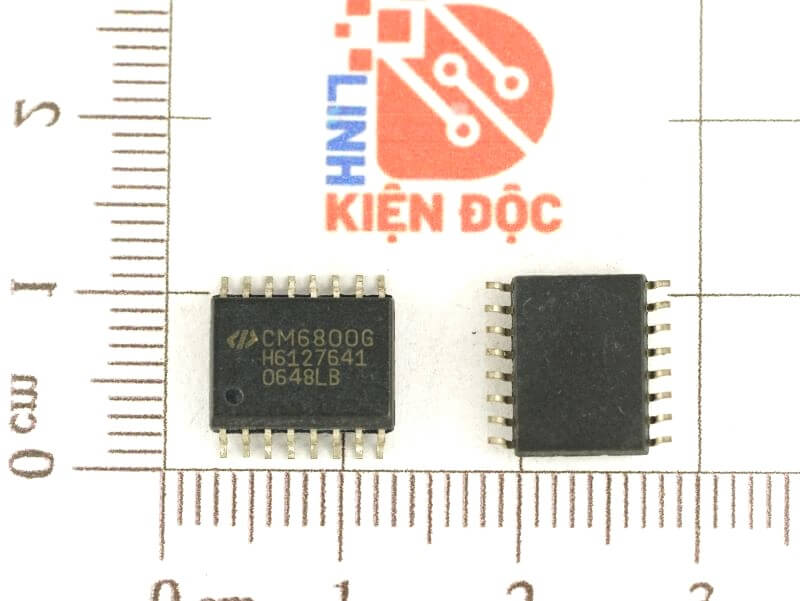

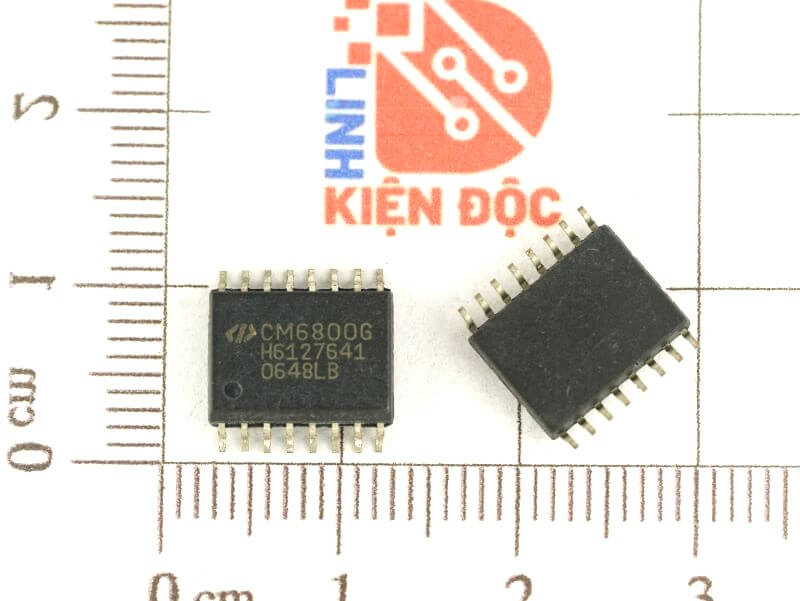

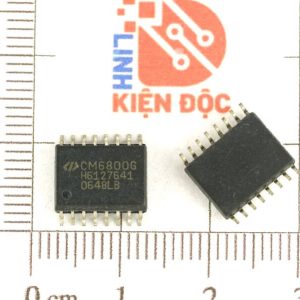

CM6800G, CM6800AG IC nguồn SOP-16

25.000₫

Đã bán: 3

Mã sản phẩm: CM6800G

Loại linh kiện: IC nguồn

Kiểu chân: SOP-16

Hình thức: Mới

Tình trạng: Còn hàng

Vị trí: T2-59

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.

🔷 1. GIỚI THIỆU VỀ CM6800G / CM6800AG – IC NGUỒN PWM + PFC SOP-16

CM6800G / CM6800AG là IC điều khiển nguồn tích hợp kép (PFC + PWM), được thiết kế để điều khiển cả mạch hiệu chỉnh hệ số công suất (Power Factor Correction – PFC) và bộ chuyển đổi nguồn xung PWM (Switching Power Supply) trong cùng một chip.

CM6800G

IC này thường được sử dụng trong các nguồn máy tính ATX, nguồn monitor LCD, nguồn công nghiệp và bộ sạc công suất cao, giúp đạt hiệu suất cao và giảm nhiễu hài AC đầu vào.
CM6800G (hoặc phiên bản nâng cấp CM6800AG) được sản xuất bởi Power Integrations / Champion Microelectronic, tương thích với chuẩn quốc tế EN61000-3-2 về giới hạn nhiễu dòng.

🔷 2. CẤU TẠO

Bên trong CM6800G / CM6800AG bao gồm hai khối chính:

Khối PFC (Power Factor Correction): Điều khiển transistor boost để chỉnh dạng dòng AC đầu vào theo pha điện áp, tăng hệ số công suất (PF ≈ 0.98).
Khối PWM Controller: Điều khiển mạch nguồn chính flyback hoặc forward, cung cấp điện áp DC ổn định.

Các mạch phụ tích hợp:

Bộ dao động nội (Oscillator).
Bộ khuếch đại lỗi (Error Amplifier) cho PFC & PWM.
Mạch giới hạn dòng (OCP) và quá áp (OVP).
Mạch khởi động và shutdown logic.
Mạch bảo vệ công suất tổng hợp (lỗi PFC → tắt PWM).

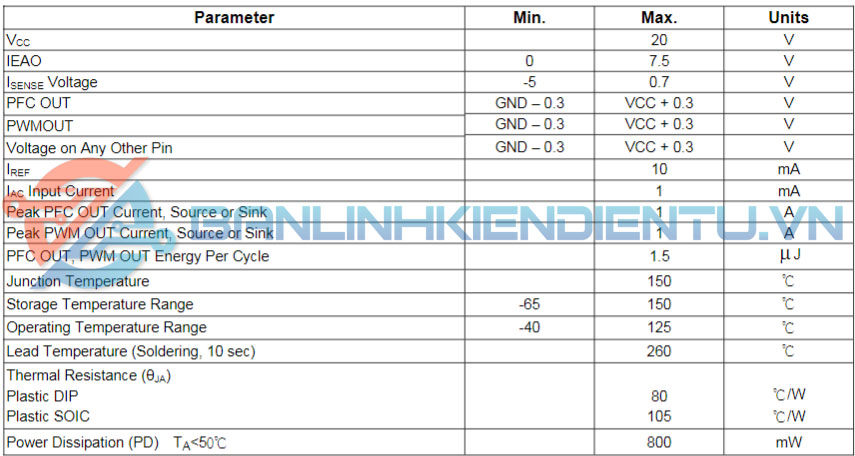

🔷 3. THÔNG SỐ KỸ THUẬT

Thông số	Giá trị điển hình
Điện áp hoạt động (VCC)	10V – 28V
Điện áp khởi động	16V typ
Dòng tiêu thụ không tải	< 6mA
Tần số PWM	65kHz – 100kHz
Dòng điều khiển PFC	2A peak
Nhiệt độ hoạt động	-25°C → +125°C
Điện áp VREF	5V ±1%

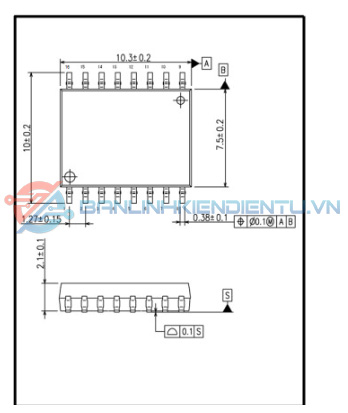

Kiểu đóng gói	SOP-16
Ứng dụng	ATX PSU, Adapter, LCD Monitor PSU, SMPS công suất trung bình – cao

🔷 4. KIỂU CHÂN & CHỨC NĂNG CHÂN (SOP-16)

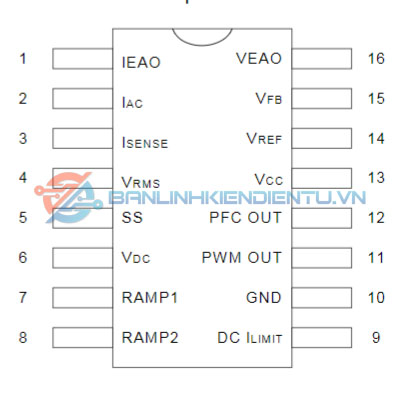

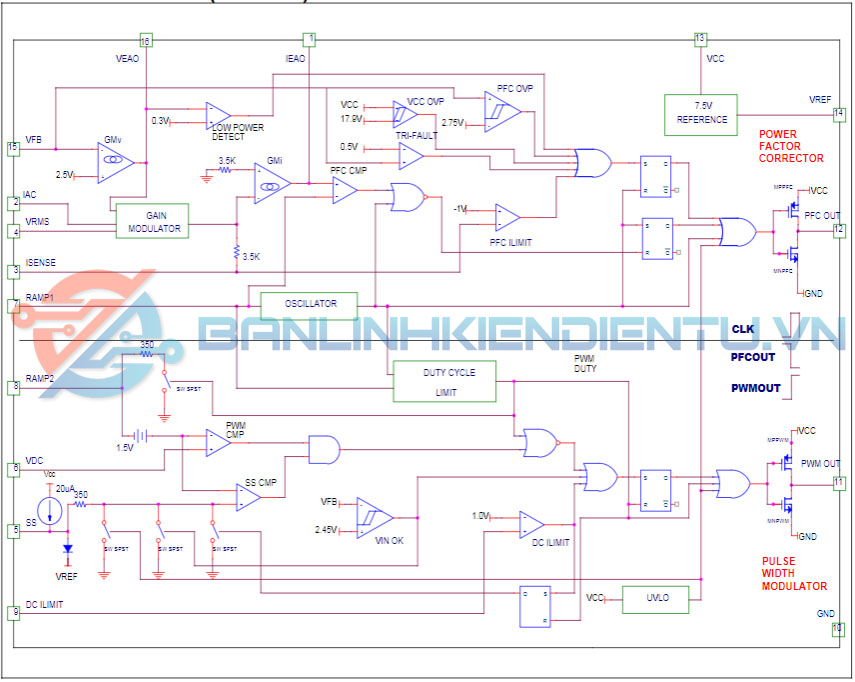

so do chan CM6800G 1 So do khoi CM6800G 1

Sơ đồ chân (nhìn từ phía trên IC):

Số chân	Ký hiệu	Chức năng
1	IEAO	Đầu ra bộ khuếch đại lỗi dòng (Current Error Amplifier Output)
2	IAC	Đầu vào dòng xoay chiều (AC Current Input)
3	ISENSE	Đầu vào cảm biến dòng (Current Sense Input)
4	VRMS	Đầu vào điện áp RMS
5	SS	Chân Soft Start – khởi động mềm
6	VDC	Đầu vào điện áp một chiều (DC Bus Voltage)
7	RAMP1	Đầu tạo sóng răng cưa PFC
8	RAMP2	Đầu tạo sóng răng cưa PWM
9	DC ILIMIT	Giới hạn dòng điện DC
10	GND	Mass (nối đất)
11	PWM OUT	Ngõ ra điều chế độ rộng xung PWM
12	PFC OUT	Ngõ ra điều khiển PFC (Power Factor Correction)
13	VCC	Nguồn nuôi IC
14	VREF	Điện áp tham chiếu 5V
15	VFB	Đầu phản hồi điện áp (Voltage Feedback)
16	VEAO	Đầu ra bộ khuếch đại lỗi điện áp (Voltage Error Amplifier Output)
