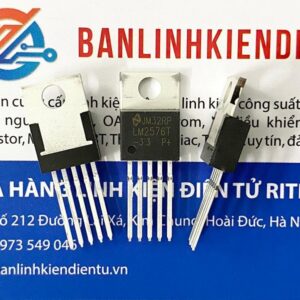

IC nguồn LM2576T-3.3, LM2576 TO-220

8.000₫

Mã sản phẩm :LM2576T-3.3

Loại linh kiện: IC nguồn

Kiểu chân: TO-220

Hình thức : Mới

Tình trạng : Còn hàng

Vị trí: 67-06

Hỗ trợ trực tuyến
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.

⚙️ LM2576T-3.3, LM2576 IC NGUỒN ỔN ÁP 3.3V TO-220-5

🔷 1. GIỚI THIỆU

LM2576T-3.3 là IC nguồn xung hạ áp (Buck Switching Regulator) đầu ra cố định 3.3V, do Texas Instruments, ON Semiconductor, hoặc STMicroelectronics sản xuất.

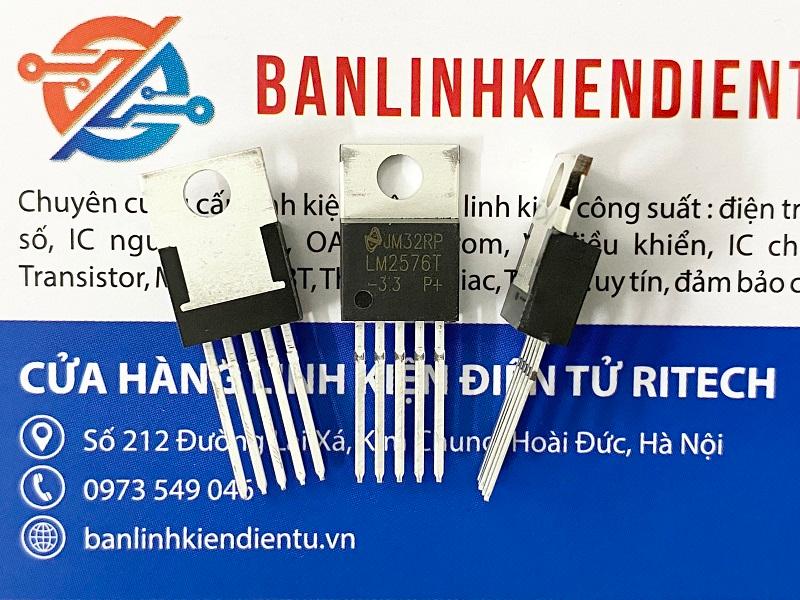

LM2576T 3.3 IC 1
IC cung cấp dòng tải tối đa 3A, hiệu suất cao 80–90%, hoạt động ổn định, ít linh kiện ngoài, và có khả năng bảo vệ quá dòng, quá nhiệt, ngắn mạch.
Phiên bản T sử dụng vỏ TO-220-5, tản nhiệt tốt, dễ lắp vào bo nguồn công suất.

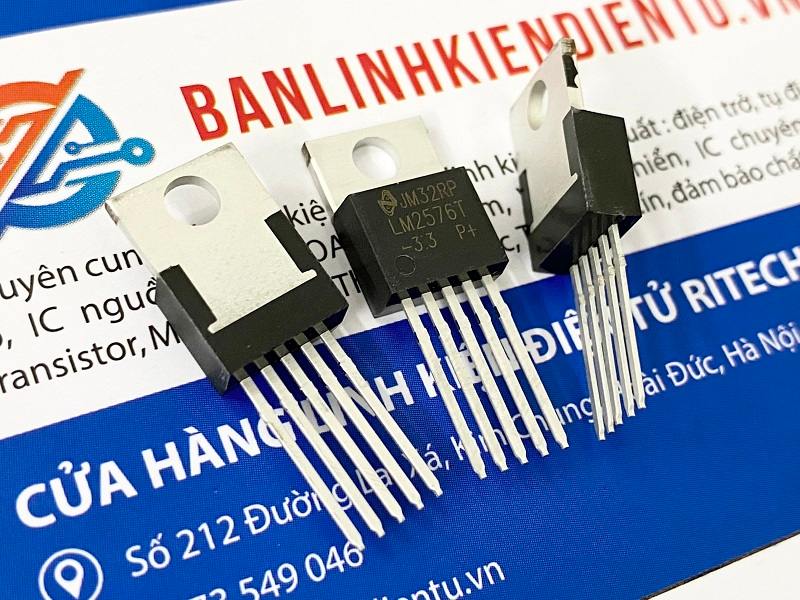

IC LM2576T 1

🔷 2. CẤU TẠO

Bên trong LM2576T-3.3 bao gồm:

Bộ dao động nội tần số 52kHz.
Khuếch đại sai lệch (Error Amplifier).
Mạch điều khiển PWM.
Transistor công suất MOSFET nội.
Mạch hồi tiếp cố định 3.3V.
Mạch bảo vệ quá nhiệt, quá dòng, ngắn mạch.

🔷 3. THÔNG SỐ KỸ THUẬT

Thông số	Giá trị điển hình
Điện áp đầu vào (VIN)	7V – 40V
Điện áp đầu ra (VOUT)	3.3V cố định
Dòng tải cực đại	3A
Tần số dao động	52kHz
Hiệu suất	80 – 90%
Nhiệt độ hoạt động	–40°C → +125°C
Kiểu vỏ	TO-220-5
Loại điều khiển	Ổn áp xung Step-Down

🔷 4. KIỂU CHÂN & CHỨC NĂNG CHÂN

IC LM2576 1 3 Chuc nang chan LM2576 1 5

📘 Sơ đồ chân LM2576T-3.3 (TO-220-5, nhìn từ mặt trước – chân hướng xuống):

Chân	Ký hiệu	Chức năng
1	VIN	Nguồn đầu vào (7–40V DC)
2	OUTPUT	Điện áp đầu ra 3.3V
3	GND	Mass (nối đất)
4	FEEDBACK	Hồi tiếp nội cố định 3.3V
5	ON/OFF	Bật/Tắt IC (mức thấp = bật, mức cao = tắt)

🔷 5. CHỨC NĂNG LINH KIỆN

Ổn định điện áp 3.3V cố định, dòng tải lên đến 3A.
Hiệu suất cao, giảm tỏa nhiệt so với ổn áp tuyến tính.
Làm việc ổn định với ít linh kiện ngoài.
Tích hợp bảo vệ ngắn mạch, quá nhiệt, quá dòng.
Có chân ON/OFF để điều khiển bật/tắt linh hoạt.

🔷 6. ỨNG DỤNG

Nguồn 3.3V DC cho vi điều khiển, cảm biến, module ESP32, STM32, Raspberry Pi, module RF.
Nguồn ổn áp cho mạch IoT, PLC, robot, thiết bị công nghiệp.
Thay thế LM2575-3.3 hoặc AMS1117-3.3 khi cần dòng tải lớn và hiệu suất cao.
Mạch DC-DC 24V → 3.3V, 12V → 3.3V cho hệ thống điện tử nhúng.

So do khoi va mach ung dung tieu bieu LM2576 4

🔷 7. KÍCH THƯỚC

Dạng vỏ TO-220-5 tiêu chuẩn công suất cao
- Chiều dài: ~10mm
- Chiều rộng: ~4.5mm
- Khoảng cách chân: 2.54mm
- Có lỗ bắt tản nhiệt kim loại phía trên để gắn vào khung hoặc nhôm tản nhiệt.

Kich thuoc IC LM2576 chan cam 2

🔷 8. CÁCH ĐO ĐẠC KIỂM TRA

Cấp nguồn vào: VIN = 12V hoặc 24V DC giữa chân 1 (VIN) và chân 3 (GND).
Đo đầu ra: chân 2 → phải có 3.3V ổn định.
Kiểm tra chân ON/OFF:
- GND → IC hoạt động.
- Mức cao ≥2V → IC tắt.
Kiểm tra linh kiện ngoài:
- Cuộn cảm L ≈ 330µH.
- Diode Schottky ≥ 3A (VD = 1N5822 hoặc tương đương).
- Tụ đầu ra ≥ 330µF / 10V.
