C251C, UPC251C IC OAMP chuyên dụng DIP-8

12.000₫

Đã bán: 10

Mã sản phẩm: C251C

Loại linh kiện: IC

Kiểu chân: DIP-8

Hình thức : Mới

Tình trạng : Còn hàng

Vị trí: T2-46

Hỗ trợ trực tuyến
Kinh doanh : 0973549046
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ

1. Giới thiệu IC C251C (UPC251C IC Op-Amp Chuyên Dụng DIP-8)

IC C251C hay UPC251C là khuếch đại thuật toán (Operational Amplifier – Op-Amp) loại kép, do NEC (nay là Renesas) sản xuất.
Đây là dòng Op-Amp thông dụng, độ ồn thấp và băng thông rộng, được thiết kế đặc biệt cho các ứng dụng xử lý tín hiệu âm thanh, khuếch đại cảm biến và mạch điều khiển chính xác.

IC này có cấu trúc tương tự với μPC4558 hoặc LM358, nhưng được tối ưu hơn về tốc độ chuyển mạch và độ tuyến tính.

Đặc điểm nổi bật:

Hai khuếch đại độc lập trong cùng một vỏ DIP-8
Hoạt động ổn định với nguồn đơn hoặc đôi
Độ lệch thấp, dòng bù đầu vào nhỏ
Phù hợp mạch khuếch đại tín hiệu yếu, âm thanh, hoặc phản hồi điều khiển

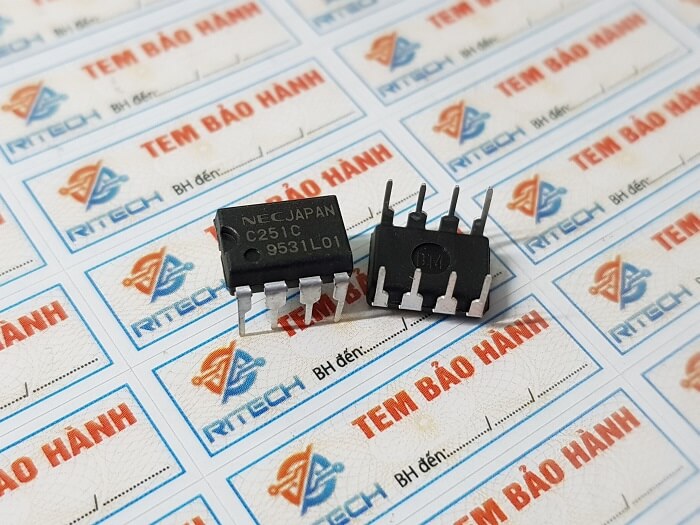

C251C 1

2. Cấu tạo IC C251C (UPC251C)

mach ung dung UPC251

Bên trong IC có hai bộ khuếch đại thuật toán độc lập, mỗi bộ gồm:

Cặp transistor vi sai đầu vào (Differential Input Stage) nhận tín hiệu tại hai chân (+) và (–)
Tầng khuếch đại trung gian (Intermediate Gain Stage) để tăng biên độ tín hiệu
Tầng đầu ra (Output Stage) có khả năng lái tải trở kháng thấp
Mạch bù tần (Frequency Compensation) để ổn định hoạt động

Hai bộ Op-Amp này dùng chung nguồn VCC và GND, nhưng hoạt động riêng biệt nên có thể dùng cho hai mạch khác nhau hoặc ghép song song để tăng công suất.

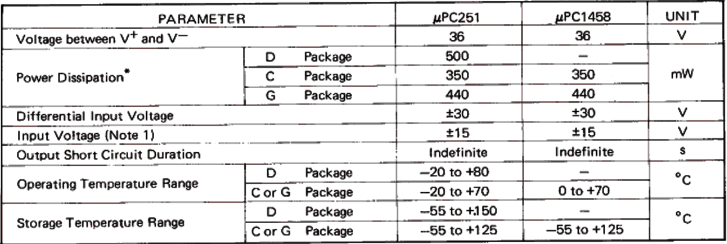

3. Thông số kỹ thuật IC C251C (UPC251C)

thong so UPC251

Thông số	Giá trị điển hình
Số khuếch đại	2 (Dual Op-Amp)
Điện áp hoạt động	±3V đến ±18V hoặc 6V – 36V (nguồn đơn)
Dòng tiêu thụ	2.5 mA / kênh
Điện áp lệch đầu vào	1 mV (typ), 5 mV (max)
Dòng bù đầu vào	50 nA (typ)
Băng thông khuếch đại	1 MHz
Tốc độ thay đổi điện áp (Slew Rate)	0.5 V/μs
Điện áp đầu ra tối đa	±14V (tại Vcc = ±15V)
Dòng đầu ra	20 mA
Nhiệt độ hoạt động	–20°C đến +85°C
Kiểu vỏ	DIP-8 hoặc SOP-8

4. Sơ đồ chân và chức năng IC C251C (UPC251C DIP-8)

so do chan UPC251

Chân	Ký hiệu	Chức năng chi tiết
1	OUT1	Ngõ ra của khuếch đại 1
2	IN1–	Ngõ vào đảo (–) của khuếch đại 1
3	IN1+	Ngõ vào không đảo (+) của khuếch đại 1
4	V– (GND)	Nguồn âm hoặc mass (nếu dùng nguồn đơn)
5	IN2+	Ngõ vào không đảo (+) của khuếch đại 2
6	IN2–	Ngõ vào đảo (–) của khuếch đại 2
7	OUT2	Ngõ ra của khuếch đại 2
8	V+ (VCC)	Nguồn dương cấp cho IC

📘 Ghi chú:

Nếu dùng nguồn đơn, nối chân 4 → GND, chân 8 → +Vcc (5–30V).
Nếu dùng nguồn đôi, chân 4 → –Vcc, chân 8 → +Vcc.
Mỗi Op-Amp hoạt động độc lập nên có thể dùng riêng từng kênh.

5. Chức năng IC C251C (UPC251C)

Khuếch đại tín hiệu nhỏ từ cảm biến hoặc micro.
Tạo bộ lọc chủ động (Active Filter): lọc thông thấp, cao, hoặc dải.
Mạch so sánh (Comparator) cơ bản.
Bộ khuếch đại đảo / không đảo (Inverting / Non-inverting Amplifier).
Tạo bộ khuếch đại cộng, trừ, vi phân hoặc tích phân.
Điều khiển dòng hoặc điện áp trong mạch phản hồi.

6. Ứng dụng IC C251C (UPC251C)

Thiết bị âm thanh (khuếch đại tiền âm – preamplifier).
Mạch cảm biến (sensor amplifier).
Mạch đo lường, khuếch đại tín hiệu yếu.
Nguồn tuyến tính có mạch so sánh hoặc ổn áp phản hồi.
Mạch lọc tín hiệu analog.
Bộ điều khiển công suất hoặc mạch servo.

7. Kích thước IC C251C (DIP-8)

DIP 8

Đặc tính	Giá trị điển hình
Loại vỏ	DIP-8
Chiều dài	9.8 mm
Chiều rộng	6.4 mm
Chiều cao	3.5 mm
Bước chân (Pitch)	2.54 mm
Số chân	8
Trọng lượng	~0.3 g

8. Cách kiểm tra IC C251C (UPC251C) còn hoạt động

Chuẩn bị:

Nguồn 12V DC (hoặc ±12V nếu có).
Điện trở 10kΩ và biến trở 10kΩ.
LED và đồng hồ đo điện áp.

Thực hiện:

Cấp nguồn:
- Chân 8 → +12V, chân 4 → GND (nếu dùng nguồn đơn).
Tạo tín hiệu thử:
- Cố định 2.5V vào IN1– (chân 2).
- Dùng biến trở tạo điện áp 0–5V vào IN1+ (chân 3).
Quan sát OUT1 (chân 1):
- Nếu IN1+ > IN1–, điện áp ra tăng theo tỉ lệ khuếch đại.
- Nếu IN1+ < IN1–, điện áp ra giảm gần về GND.
Lặp lại với kênh 2 (chân 5, 6, 7).
