C177G, UPC177G IC QUAD COMPARATORS SOP-14

10.500₫

Đã bán: 13

Mã sản phẩm: C177G

Loại linh kiện: IC

Kiểu chân: SOP-14

Hình thức: Mới

Tình trạng: Còn hàng

Vị trí: T10-54

Hỗ trợ trực tuyến
Kinh doanh : 0973549046
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ

1. Giới thiệu IC C177G (uPC177G)

IC C177G / uPC177G là bộ so sánh điện áp 4 kênh (quad voltage comparator) do NEC (sau này Renesas) sản xuất.
Mỗi kênh là một comparator độc lập, hoạt động ổn định ở dải nguồn rộng, thích hợp cho mạch đo, điều khiển, bảo vệ điện áp hoặc các hệ thống logic tương tự.

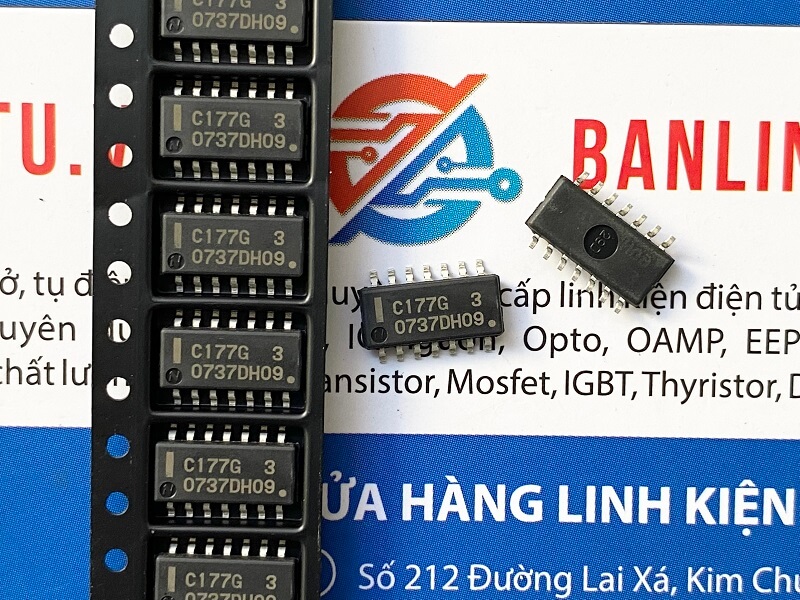

C177G SOP14 1

2. Cấu tạo

Gồm 4 khối comparator độc lập.
Mỗi comparator có 2 đầu vào: IN (non-inverting) và II (inverting).
Ngõ ra kiểu open collector transistor, cho phép kéo xuống GND hoặc ghép song song nhiều ngõ ra.
Toàn bộ 4 comparator dùng chung 2 chân nguồn: V+ và V−.

so do tuong duong UPC177

3. Thông số kỹ thuật chính

thong so ky thuat UPC177

Thông số	Giá trị điển hình
Số kênh so sánh	4 (Quad Comparator)
Điện áp nguồn hoạt động	3V – 32V (nguồn đơn) hoặc ±1.5V – ±16V (nguồn đôi)
Dòng tiêu thụ	≈ 0.8 mA (tổng, không tải)
Điện áp offset đầu vào	±2 mV (typ)
Dòng ngõ ra cực đại	16 mA (sink)
Dạng ngõ ra	Open collector (kéo xuống GND)
Thời gian đáp ứng	≈ 1.3 µs

4. Sơ đồ chân và chức năng (SOP-14 – Top View)

so do chan UPC177

Chân	Ký hiệu	Chức năng
1	OUT2	Ngõ ra Comparator 2
2	OUT1	Ngõ ra Comparator 1
3	V+	Nguồn dương (VCC)
4	II1	Ngõ vào đảo (Inverting input) – Comparator 1
5	IN1	Ngõ vào không đảo (Non-inverting input) – Comparator 1
6	II2	Ngõ vào đảo – Comparator 2
7	IN2	Ngõ vào không đảo – Comparator 2
8	II3	Ngõ vào đảo – Comparator 3
9	IN3	Ngõ vào không đảo – Comparator 3
10	II4	Ngõ vào đảo – Comparator 4
11	IN4	Ngõ vào không đảo – Comparator 4
12	V−	Nguồn âm (GND)
13	OUT4	Ngõ ra Comparator 4
14	OUT3	Ngõ ra Comparator 3

🟩 Lưu ý:

Các ngõ ra OUTx là open collector, cần điện trở kéo lên (pull-up resistor) để tạo mức logic cao.
Các cặp chân INx / IIx tương ứng cho từng comparator (ví dụ: IN1 & II1 → Comparator 1).

5. Chức năng hoạt động

IC so sánh điện áp giữa hai đầu vào của từng comparator.
Khi INx > IIx, ngõ ra OUTx ở mức cao (do transistor tắt).
Khi INx < IIx, transistor ngõ ra dẫn → OUTx kéo xuống GND.
Có thể ghép các ngõ ra song song để tạo tín hiệu OR logic.

6. Ứng dụng

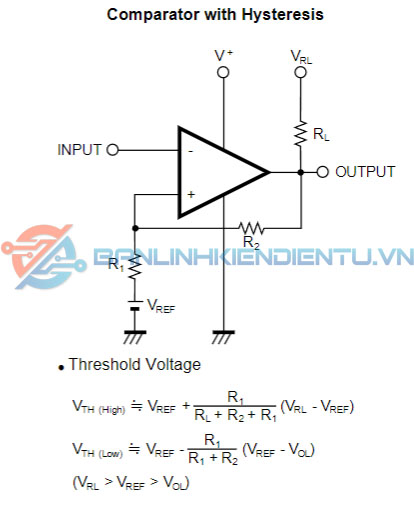

Bo so sanh co do tre

Mạch giám sát điện áp / báo pin yếu.
So sánh tín hiệu cảm biến (nhiệt, dòng, ánh sáng).
Bộ phát hiện ngưỡng (threshold detector).
Bộ bảo vệ nguồn trong thiết bị điện tử.
Mạch chuyển đổi analog → tín hiệu logic.

7. Đóng gói và kích thước

sop14 3.9 3

Kiểu vỏ: SOP-14 (Surface Mount)
Khoảng cách chân: 1.27 mm
Chiều dài: ≈ 8.7 mm
Chiều rộng: ≈ 5.2 mm
Có các phiên bản khác: uPC177C (DIP-14), uPC177G (SOP-14).

8. Cách kiểm tra hoạt động

Cấp nguồn: V+ → chân 3, GND → chân 12.
Tạo tín hiệu thử:
- Giữ II1 (chân 4) ở mức cố định (ví dụ 2.5V).
- Dùng biến trở cấp điện áp thay đổi vào IN1 (chân 5).
Nối LED qua điện trở 1k từ V+ đến OUT1 (chân 2).
Quan sát:
- Nếu IN1 > II1, transistor tắt → LED tắt.
- Nếu IN1 < II1, transistor dẫn → LED sáng.
Thử tương tự cho các cặp comparator còn lại.
