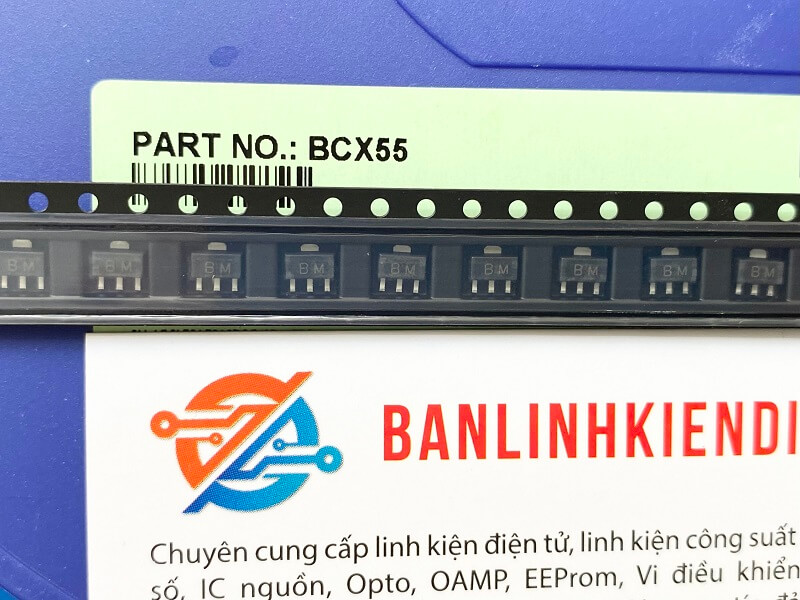

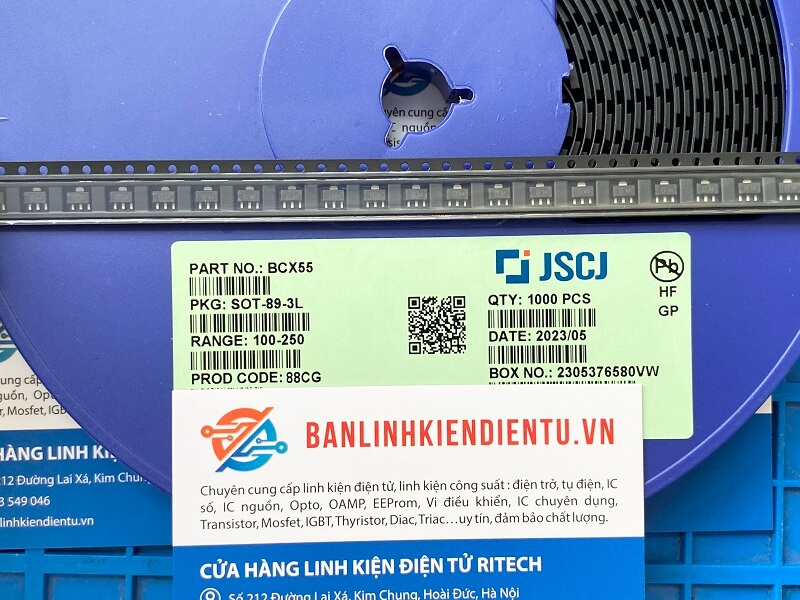

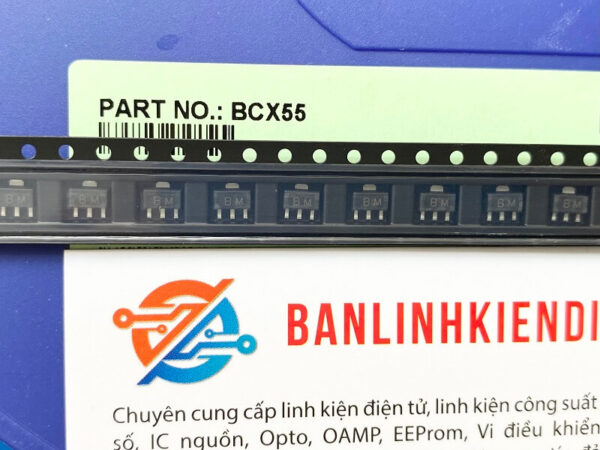

BCX55-16 ký hiệu BM Transistor NPN 60V 1A SOT-89 (nhập khẩu)

Ritech.vn chuyên cung cấp Transistor BCX55-16, hàng nhập khẩu với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

1. Giới thiệu Trasistor BCX55-16BM

BCX55-16BM là transistor PNP công suất trung bình, thuộc dòng BCX55-16, sử dụng công nghệ silicon epitaxial planar.
Ký hiệu BM cho biết dạng đóng gói SMD (SOIC / SOT-89 hoặc SOT-223 tùy nhà sản xuất).
Transistor này thường dùng trong các mạch khuếch đại công suất thấp–trung bình, mạch công tắc tải, và driver trong thiết bị dân dụng & công nghiệp.

2. Cấu tạo & Chức năng của Trasistor BCX55-16BM

• Cấu tạo:

  • Loại transistor: PNP.

  • Gồm ba cực: B (Base), C (Collector), E (Emitter).

  • Đóng gói dạng dán bề mặt để tiết kiệm không gian mạch in.

• Chức năng:

  • Khuếch đại tín hiệu dòng/tần số trung bình.

  • Đóng cắt tải (relay, LED công suất, loa nhỏ).

  • Tạo tầng đệm trong mạch công suất.

  • Ứng dụng trong mạch điều khiển và công suất vừa.

3. Thông số kỹ thuật của Trasistor BCX55-16BM

• Loại transistor: PNP

• Điện áp cực C–E tối đa (Vceo): –80 V

• Điện áp cực C–B tối đa (Vcbo): –100 V

• Điện áp cực E–B tối đa (Vebo): –5 V

• Dòng Collector tối đa (Ic): –1 A

• Công suất tiêu tán (Ptot): khoảng 1 W (Tcase = 25°C)

• Hệ số khuếch đại dòng (hFE): 40 → 250 (tùy điều kiện hoạt động)

• Tần số chuyển tiếp (fT): khoảng 100 MHz

• Nhiệt độ hoạt động: –55 °C → +150 °C

• Package (BM): SOT-89 hoặc SOIC (dán bề mặt).

4. Ứng dụng của Trasistor BCX55-16BM

• Mạch công tắc điện tử (switching).

• Driver tải: relay, cuộn dây, LED, motor nhỏ.

• Khuếch đại âm thanh công suất thấp.

• Mạch nguồn xung làm transistor kích.

• Ứng dụng công nghiệp & dân dụng: thiết bị điện tử tiêu dùng, mạch điều khiển động cơ nhỏ.

5. Cách kiểm tra Trasistor BCX55-16BM

• Dùng đồng hồ vạn năng (thang diode):

  • B–E và B–C dẫn thuận khi que đỏ ở Base.

  • Đảo chiều thì không dẫn.

  • C–E không dẫn khi không kích.

• Trong mạch: cấp dòng nhỏ vào Base, kiểm tra sự dẫn giữa C–E.

6. Kích thước & Đóng gói của Trasistor BCX55-16BM

• Package BM (SOT-89):

  • Dài: ~4.5 mm

  • Rộng: ~2.5 mm

  • Cao: ~1.5 mm

• Đặc điểm: nhỏ gọn, tản nhiệt vừa phải nhờ pad Collector lớn ở mặt sau.





Xem thêm: Các sản phẩm Transistor khác

Datasheet BCX55-16
