Ritech.vn chuyên cung cấp Transistor BCX52-16, với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.
1. Giới thiệu transistor BCX52-16
BCX52-16 là transistor NPN công suất trung bình, dòng cực đại khoảng 1 A, điện áp chịu đựng tối đa 80 V, được đóng gói ở dạng SOT-89 nhỏ gọn.
Linh kiện này thường dùng trong các mạch khuếch đại công suất thấp, mạch công tắc, và mạch điều khiển tải trong thiết bị điện tử dân dụng, ô tô và công nghiệp.
2. Cấu tạo & Chức năng của transistor BCX52-16
-
Cấu tạo: BJT loại NPN, công nghệ silicon epitaxial planar.
-
Sơ đồ chân (SOT-89, nhìn từ mặt phẳng phẳng):
-
B (Base): cực điều khiển
-
C (Collector): cực thu
-
E (Emitter): cực phát
-
-
Chức năng:
-
Đóng/cắt tải trong mạch số.
-
Khuếch đại tín hiệu nhỏ → công suất trung bình.
-
Điều khiển rơ le, cuộn dây, LED công suất, loa nhỏ.
-
3. Thông số kỹ thuật của transistor BCX52-16
-
Kiểu transistor: NPN
-
Điện áp cực C–E tối đa (Vceo): 80 V
-
Điện áp cực C–B tối đa (Vcbo): 100 V
-
Điện áp cực E–B tối đa (Vebo): 5 V
-
Dòng cực C tối đa (Ic): 1 A
-
Công suất tiêu tán (Ptot): ~1 W (Tcase = 25°C)
-
Hệ số khuếch đại dòng (hFE): 40 → 250 (tùy dòng hoạt động)
-
Tần số chuyển tiếp (fT): khoảng 100 MHz
-
Nhiệt độ hoạt động (Tj): –55°C → +150°C
-
Đóng gói: SOT-89 (dán bề mặt, nhỏ gọn).
4. Ứng dụng transistor BCX52-16
-
Mạch khuếch đại tín hiệu âm thanh công suất nhỏ.
-
Mạch driver LED, cuộn dây, rơ le.
-
Mạch nguồn xung làm transistor kích.
-
Ứng dụng trong xe hơi, thiết bị công nghiệp yêu cầu độ bền cao.
-
Là phần tử đệm công suất cho IC logic / vi điều khiển.
5. Cách kiểm tra transistor BCX52-16
-
Dùng đồng hồ số (thang diode):
-
B–E và B–C: dẫn 1 chiều (0.6 – 0.7V).
-
Đảo que: không dẫn.
-
C–E: không dẫn (khi không kích).
-
-
Kiểm tra mạch: đưa dòng kích nhỏ vào Base, quan sát Collector–Emitter đóng (dẫn).

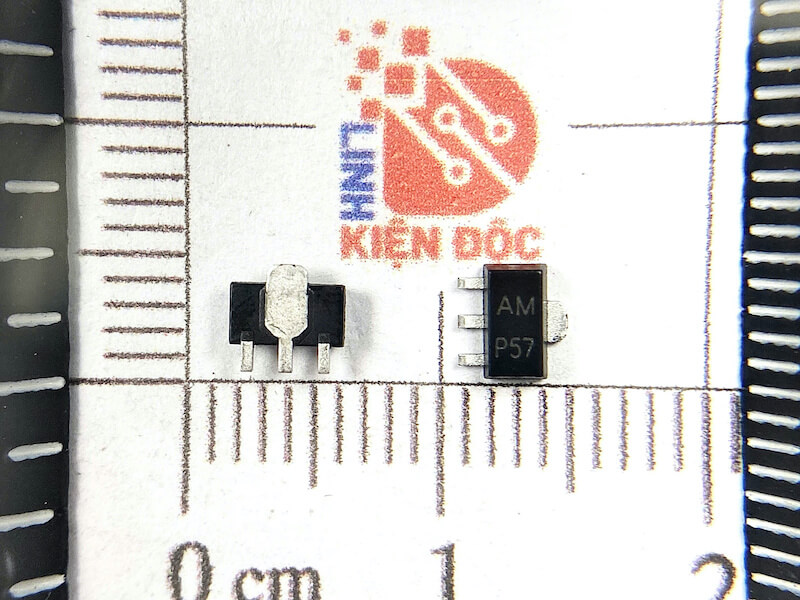

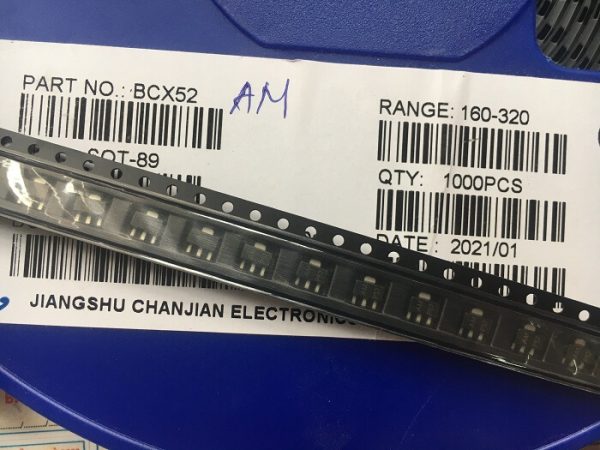

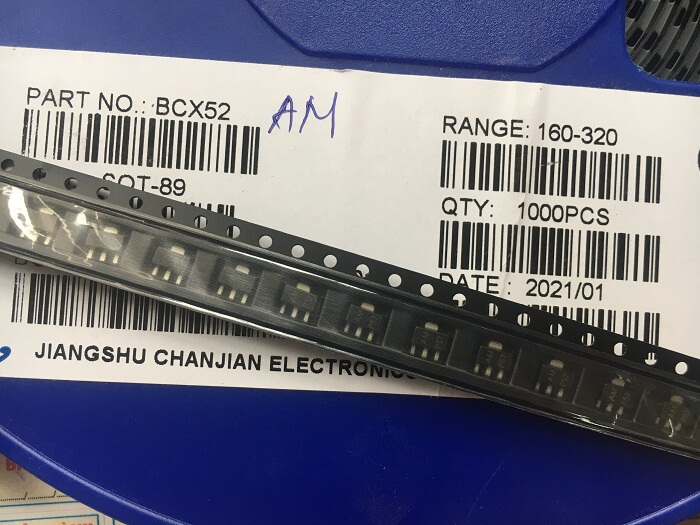

6. Kích thước & Đóng gói của transistor BCX52-16
-
Package: SOT-89
-
Kích thước:
-
Dài: ~4.5 mm
-
Rộng: ~2.5 mm
-
Cao: ~1.5 mm
-
-
Đặc điểm: Nhỏ gọn, tản nhiệt vừa phải nhờ phần pad kim loại Collector ở mặt sau.
