IC số ALS32, SN74ALS32NSR, 74LS32 kiểu chân SOP-14

10.500₫

Mã sản phẩm : ALS32

Loại linh kiện: IC

Kiểu chân: SOP-14

Hình thức : Mới

Tình trạng : Còn hàng

Vị trí: 05-12

Hỗ trợ trực tuyến
Kinh doanh : 0973549046
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ

1. ALS32, SN74ALS32NSR, 74LS32 – Giới thiệu chung

ALS32 / SN74ALS32 / 74LS32 là IC cổng logic OR (bốn cổng OR hai ngõ vào) thuộc dòng 74xx TTL logic, do Texas Instruments và nhiều hãng khác (như ON Semiconductor, Fairchild) sản xuất.

Mỗi IC chứa 4 cổng OR độc lập, mỗi cổng có 2 đầu vào và 1 đầu ra, hoạt động theo nguyên lý:

$Y = A + B$

trong đó dấu “+” biểu thị phép toán logic OR.

IC này có tốc độ cao, độ trễ thấp, tiêu thụ điện năng nhỏ, được sử dụng rộng rãi trong mạch điều khiển, xử lý tín hiệu số và vi điều khiển.

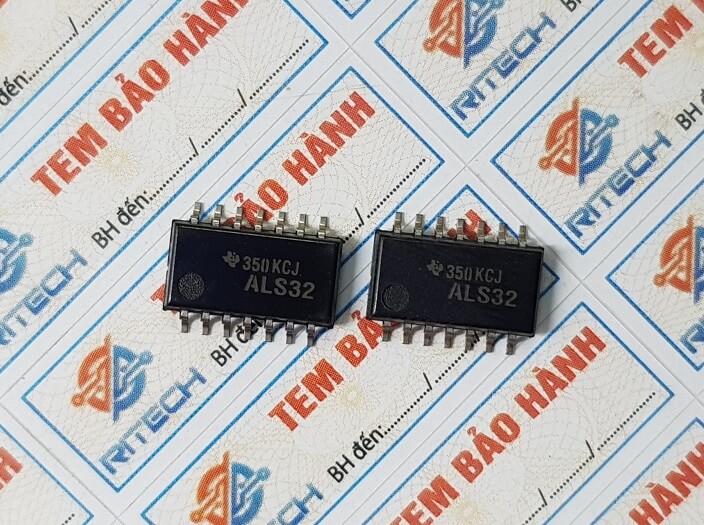

ALS32 1

2. ALS32, SN74ALS32NSR, 74LS32 – Cấu tạo và nguyên lý hoạt động

Bên trong IC gồm bốn mạch logic OR độc lập, mỗi mạch có:

Hai transistor ngõ vào (A, B) tạo ra điều kiện logic OR.
Một tầng khuếch đại đầu ra (Y) để tạo tín hiệu TTL chuẩn.

Nguyên lý hoạt động:

Nếu A = 1 hoặc B = 1, thì Y = 1.
Nếu A = 0 và B = 0, thì Y = 0.

Mỗi cổng hoạt động độc lập, cho phép xử lý song song nhiều tín hiệu logic trong một mạch.

3. ALS32, SN74ALS32NSR, 74LS32 – Thông số kỹ thuật chính

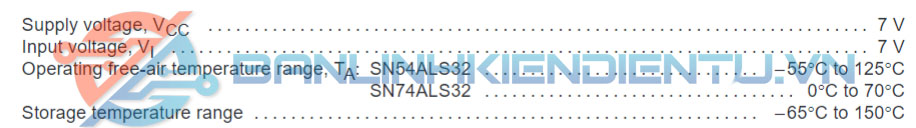

thong so ky thuat SN74ALS32

Thông số	Giá trị tiêu biểu
Công nghệ	TTL (Bipolar)
Số lượng cổng OR	4
Số đầu vào mỗi cổng	2
Điện áp hoạt động	4.75 V – 5.25 V (chuẩn 5 V)
Mức logic cao (VOH)	≥ 2.7 V
Mức logic thấp (VOL)	≤ 0.4 V
Dòng tiêu thụ	≈ 2 mA/cổng
Thời gian trễ (Propagation Delay)	8 ns (LS) / 4 ns (ALS)
Nhiệt độ hoạt động	–40 °C → +85 °C
Kiểu vỏ	SOP-14 / DIP-14 / SOIC-14 (5.2 mm)

4. ALS32, SN74ALS32NSR, 74LS32 – Sơ đồ chân và chức năng (SOP-14, 5.2 mm)

so do chan SN74ALS32

Chân	Ký hiệu	Mô tả chức năng
1	1A	Ngõ vào A của cổng OR số 1
2	1B	Ngõ vào B của cổng OR số 1
3	1Y	Ngõ ra của cổng OR số 1
4	2A	Ngõ vào A của cổng OR số 2
5	2B	Ngõ vào B của cổng OR số 2
6	2Y	Ngõ ra của cổng OR số 2
7	GND	Mass (0 V) – nối đất mạch
8	3Y	Ngõ ra của cổng OR số 3
9	3A	Ngõ vào A của cổng OR số 3
10	3B	Ngõ vào B của cổng OR số 3
11	4Y	Ngõ ra của cổng OR số 4
12	4A	Ngõ vào A của cổng OR số 4
13	4B	Ngõ vào B của cổng OR số 4
14	VCC	Nguồn dương +5 V

5. ALS32, SN74ALS32NSR, 74LS32 – Chức năng linh kiện

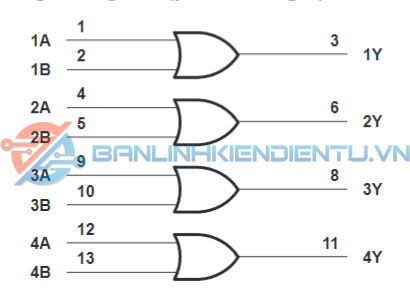

so do logic SN74ALS32

Thực hiện phép OR logic: Nếu bất kỳ đầu vào nào là “1”, đầu ra sẽ là “1”.
Cổng logic chuẩn TTL: Tương thích trực tiếp với các vi điều khiển, IC 74xx, 40xx.
Tốc độ cao: Dòng ALS nhanh hơn LS, dùng trong mạch xung, mạch điều khiển logic.
Bốn cổng độc lập: Dễ dàng sử dụng cho nhiều điều kiện logic khác nhau trong cùng IC.

6. ALS32, SN74ALS32NSR, 74LS32 – Ứng dụng

Mạch logic điều khiển, phân tích tín hiệu số.
Kết hợp trong mạch AND–OR, NAND–NOR, hoặc combinational logic.
Bộ giải mã, xử lý tín hiệu trong máy tính, PLC, bo vi điều khiển.
Các mạch điện tử công nghiệp, điện tử số, học tập và nghiên cứu.

7. ALS32, SN74ALS32NSR, 74LS32 – Kích thước và đóng gói

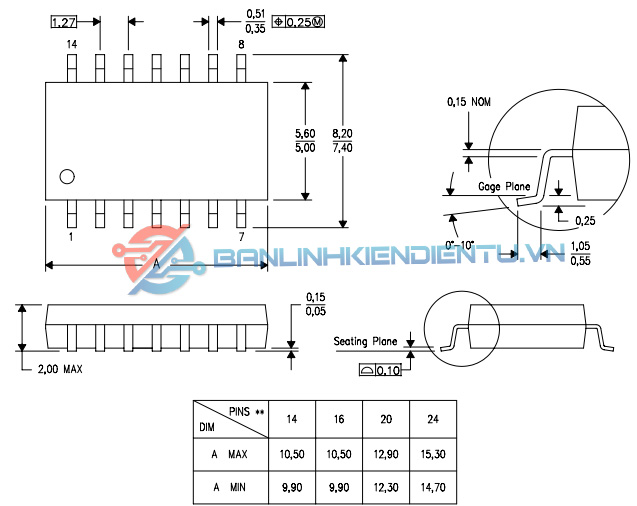

sop 14 5.2mm

Vỏ: SOP-14 (Small Outline Package, 5.2 mm)
Kích thước:
- Dài: 8.6 mm
- Rộng: 5.2 mm
- Bước chân: 1.27 mm
Chất liệu: Nhựa epoxy chịu nhiệt, chuẩn RoHS.
Ký hiệu in trên chip: SN74ALS32NSR hoặc 74LS32.

8. ALS32, SN74ALS32NSR, 74LS32 – Cách đo và kiểm tra sống/chết

Dụng cụ: Đồng hồ số có thang diode hoặc logic probe.

Bước kiểm tra:

Kiểm tra nguồn:
- Cấp VCC = 5 V, nối GND.
Kiểm tra cổng OR:
- Dùng logic probe hoặc điện áp TTL để thử:
  - Khi A=0, B=0 → Y=0
  - Khi A=1, B=0 → Y=1
  - Khi A=0, B=1 → Y=1
  - Khi A=1, B=1 → Y=1
Nếu Y không đổi theo điều kiện trên → IC hỏng.
Kiểm tra bằng đồng hồ:
- Đo điện trở giữa VCC và GND, nếu đo thấy chập thấp (dưới 100 Ω) → IC chết.
