🔎 1. Miêu tả IC ADuM1311
ADuM1311 là một bộ cách ly kỹ thuật số (Digital Isolator) do Analog Devices sản xuất, sử dụng công nghệ iCoupler® (cách ly bằng vi mạch từ tính – magnetic isolation).
-
Cung cấp 3 kênh cách ly số (2 kênh theo một chiều, 1 kênh theo chiều ngược lại).
-
Điện áp cách ly lên đến 2.5 kVrms.
-
Thay thế an toàn cho các opto-coupler truyền thống với tốc độ cao hơn, ít suy hao hơn.

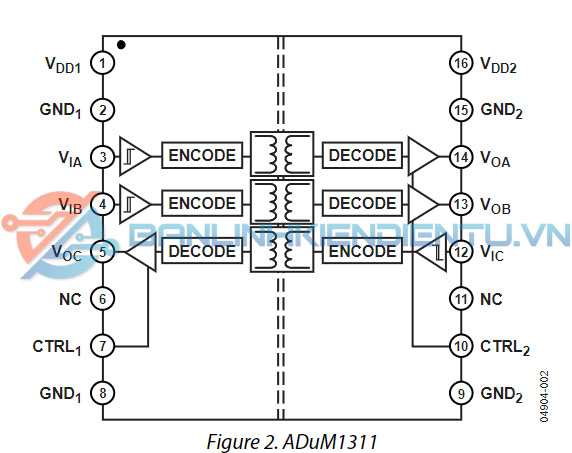

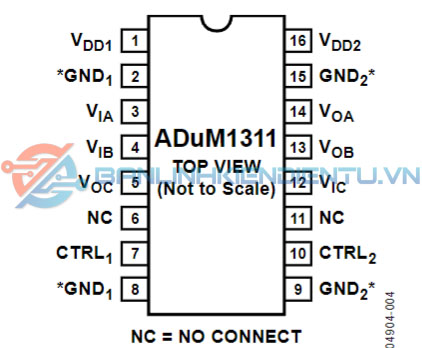

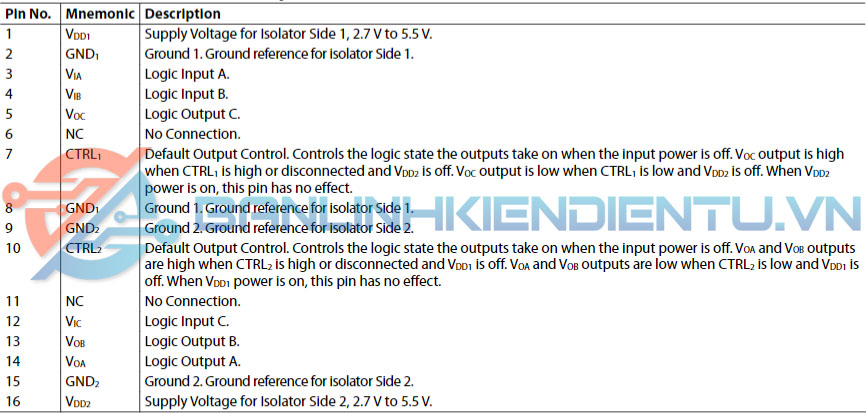

🔎 2. Cấu tạo IC ADuM1311
Bên trong ADuM1311 gồm:
-
Mạch truyền tín hiệu số qua cách ly iCoupler® (dùng vi lõi từ tính và cuộn dây micro).
-
Khối điều khiển logic để phân luồng dữ liệu.
-
Ba kênh cách ly số:
-
2 kênh truyền từ Side A → Side B.
-
1 kênh truyền từ Side B → Side A.
-
-
Nguồn cách ly đôi: mỗi phía có VDDx – GNDx riêng (không nối chung).

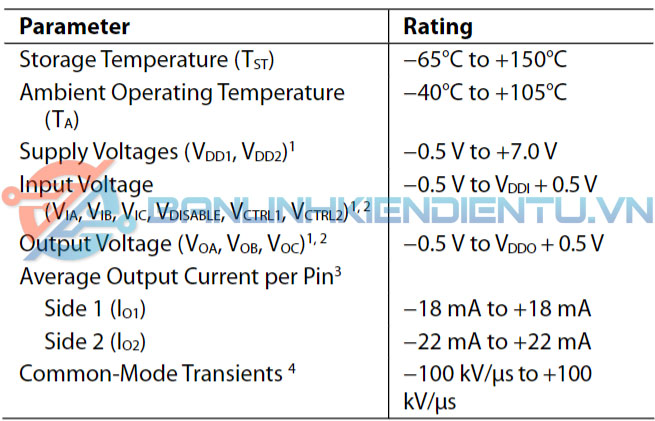

🔎 3. Thông số kỹ thuật chính của IC ADuM1311
-
Số kênh cách ly: 3 (cấu hình 2/1).
-
Điện áp nguồn: 3.0V → 5.5V (mỗi phía có thể khác nhau).
-
Điện áp cách ly chịu được: 2.5 kVrms (theo UL/CSA).
-
Tốc độ dữ liệu: lên tới 25 Mbps.
-
Độ trễ tín hiệu: ~13 ns.
-
Dòng tiêu thụ: ~0.7 mA/kênh (tùy tốc độ).
-
Nhiệt độ hoạt động: –40°C → +105°C.
-
Đóng gói: SOIC-8 (wide body hoặc narrow body tùy phiên bản).

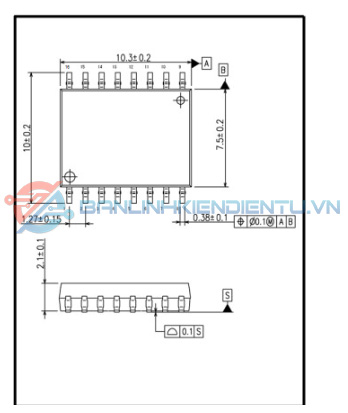

🔎 4. Kích thước IC ADuM1311
-
Chiều dài: ~4.9 mm
-
Chiều rộng: ~3.9 mm (narrow) hoặc 7.5 mm (wide)
-
Độ cao: ~1.5 mm
-
Pitch (khoảng cách chân): 1.27 mm

🔎 5. Chức năng IC ADuM1311
-
Cách ly tín hiệu số giữa 2 mạch (logic control ↔ công suất).
-
Chuyển đổi mức logic giữa các hệ thống (ví dụ MCU 3.3V ↔ DSP/FPGA 5V).
-
Đảm bảo an toàn điện khi truyền tín hiệu giữa các phần mạch cách ly.
-
Giảm nhiễu xuyên mạch so với truyền trực tiếp.
🔎 6. Ứng dụng của IC ADuM1311
-
Biến tần, điều khiển động cơ, UPS, SMPS.
-
Giao tiếp cách ly giữa MCU/FPGA và mạch công suất.
-
Thiết bị y tế, đo lường công nghiệp.
-
Bus truyền thông công nghiệp (SPI, I²C, UART, CAN) cách ly.
-
Ô tô điện, năng lượng tái tạo.
🔎 7. Cách kiểm tra ADuM1311
a. Ngoài mạch (dùng đồng hồ)
-
Đo giữa VDDx – GNDx → không được chập.
-
Đo giữa các chân tín hiệu → trở kháng cao.
👉 Nếu chập → IC hỏng.
b. Trong mạch (test hoạt động)
-
Cấp nguồn riêng cho 2 phía: VDD1-GND1, VDD2-GND2 (3.3V hoặc 5V).
-
Gửi tín hiệu vuông (1 kHz – 1 MHz) vào kênh DIN (Side A).
-
Quan sát đầu ra DOUT (Side B) bằng oscilloscope.
-
Làm ngược lại với kênh truyền Side B → Side A.
👉 Nếu tín hiệu truyền đúng mức và không méo → IC hoạt động tốt.
👉 Nếu tín hiệu bị mất hoặc không ra → IC hỏng.
