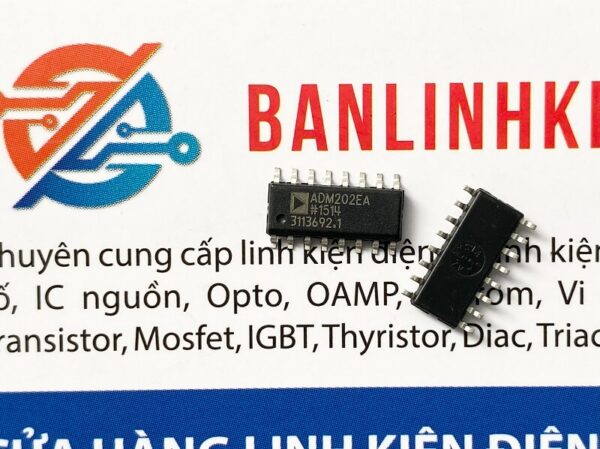

ADM202EA IC giao tiếp RS-232 SOP-16

15.000₫

Đã bán: 17

Mã sản phẩm: ADM202EA

Loại linh kiện: IC

Kiểu chân: SOP-16

Hình thức: Mới

Tình trạng: Còn hàng

Vị trí: T10-8

Hỗ trợ trực tuyến
Kinh doanh : 0973549046
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ

1. ADM202EA – Giới thiệu chung

ADM202EA là mạch giao tiếp RS-232 hai kênh, do Analog Devices sản xuất, tích hợp 2 bộ truyền (driver) và 2 bộ nhận (receiver) trong một chip duy nhất.
IC này cho phép chuyển đổi mức tín hiệu TTL/CMOS sang RS-232 và ngược lại, tương thích với chuẩn EIA/TIA-232-E.
Nhờ có mạch bơm điện tích (charge pump) bên trong, ADM202EA chỉ cần một nguồn duy nhất +5V để tạo ra các mức điện áp ±10V cần thiết cho giao tiếp RS-232.

ADM202EA SOP 1

2. ADM202EA – Cấu tạo và nguyên lý hoạt động

so do khoi ADM202

ADM202EA gồm bốn khối chính:

Khối tạo điện áp (Charge Pump):
Sử dụng các tụ điện ngoài để tạo điện áp +10V (V+) và –10V (V–) từ nguồn +5V, phục vụ các bộ truyền tín hiệu RS-232.
Khối truyền (Driver):
Biến đổi mức logic TTL (0–5V) thành mức RS-232 (+10V/–10V) để truyền đến thiết bị khác.
Khối nhận (Receiver):
Nhận tín hiệu RS-232 từ cổng nối tiếp, chuyển thành mức TTL logic cho vi điều khiển.
Khối bảo vệ ESD:
Bảo vệ đầu ra RS-232 khỏi phóng tĩnh điện (±15kV, theo chuẩn IEC 1000-4-2).

3. ADM202EA – Thông số kỹ thuật chính

thong so ky thuat ADM202

Thông số	Giá trị điển hình
Nguồn hoạt động	+5V ±10%
Dòng tiêu thụ	8 mA (typ)
Tốc độ truyền tối đa	120 kbps
Dòng đầu ra RS-232	±10 mA
Điện áp đầu ra RS-232	±9V điển hình
Ngưỡng nhận RS-232	+0.8V / –0.8V
Bảo vệ ESD	±15 kV (IEC 1000-4-2)
Nhiệt độ hoạt động	–40°C → +85°C
Gói	SOP-16 hoặc SOIC-16 (Narrow Body)

4. ADM202EA – Sơ đồ chân và chức năng (SOP-16)

ADM202 chuc nang tung chan ADM202 768x286 1

Chân	Ký hiệu	Chức năng
1	C1+	Tụ điện ngoài cho bơm điện tích (cực dương của C1)
2	V+	Điện áp dương do charge pump tạo ra (~+10V)
3	C1–	Tụ điện ngoài cho bơm điện tích (cực âm của C1)
4	C2+	Tụ điện ngoài cho bơm điện tích (cực dương của C2)
5	C2–	Tụ điện ngoài cho bơm điện tích (cực âm của C2)
6	V–	Điện áp âm do charge pump tạo ra (~–10V)
7	T2OUT	Ngõ ra RS-232 của bộ truyền thứ 2
8	R2IN	Ngõ vào RS-232 của bộ nhận thứ 2
9	R2OUT	Ngõ ra TTL của bộ nhận thứ 2
10	T2IN	Ngõ vào TTL của bộ truyền thứ 2
11	T1IN	Ngõ vào TTL của bộ truyền thứ 1
12	R1OUT	Ngõ ra TTL của bộ nhận thứ 1
13	R1IN	Ngõ vào RS-232 của bộ nhận thứ 1
14	T1OUT	Ngõ ra RS-232 của bộ truyền thứ 1
15	GND	Mass chung cho toàn mạch
16	VCC	Nguồn cung cấp chính +5V

5. ADM202EA – Chức năng linh kiện

T1IN/T2IN: Nhận tín hiệu logic TTL từ vi điều khiển.
T1OUT/T2OUT: Xuất tín hiệu RS-232 sang thiết bị ngoại vi (PC, modem, v.v.).
R1IN/R2IN: Nhận tín hiệu RS-232 từ thiết bị bên ngoài.
R1OUT/R2OUT: Xuất tín hiệu TTL về vi điều khiển.
C1+, C1–, C2+, C2–: Kết nối các tụ điện ngoài (thường 0.1 µF hoặc 1 µF) cho mạch charge pump.
V+, V–: Các điện áp bơm nội sinh ±10V.
VCC, GND: Nguồn cấp chính và mass.

6. ADM202EA – Ứng dụng

Giao tiếp RS-232 giữa vi điều khiển và máy tính (UART↔COM port).
Bộ chuyển đổi mức tín hiệu trong các module GPS, GSM, Bluetooth RS232.
Thiết bị đo, thiết bị công nghiệp yêu cầu giao tiếp nối tiếp chuẩn RS-232.
PLC, SCADA, thiết bị điều khiển tự động.
Card mở rộng RS-232 trong hệ thống nhúng.

7. ADM202EA – Kích thước và đóng gói

sop16 3.9mm 2

Loại vỏ: SOP-16 (SOIC-16 Narrow Body).
Chiều dài: 10.3 mm
Chiều rộng: 3.9 mm
Chiều cao: 1.5 mm
Khoảng cách chân: 1.27 mm
Trọng lượng: ~0.1 g
Vật liệu: Epoxy chống ẩm, chịu nhiệt tốt.

8. ADM202EA – Cách đo và kiểm tra linh kiện

Cấp nguồn: VCC = +5V, GND = 0V.
Kết nối tụ: 4 tụ 0.1 µF giữa các cặp C1+, C1–, C2+, C2– theo hướng dẫn datasheet.
Kiểm tra tín hiệu:
- Cấp logic TTL vào T1IN, đo tại T1OUT để xác nhận biến đổi mức RS-232 (~±9V).
- Cấp tín hiệu RS-232 vào R1IN, đo tại R1OUT để xác nhận mức TTL (~0–5V).
Đảm bảo: Không vượt quá giới hạn ±15V ở các chân đầu ra RS-232.
