14023B, MC14023BDR2 SOP-14 39MM

10.500₫

Mã sản phẩm :14023B

Loại linh kiện: IC

Kiểu chân: SOP-14

Hình thức : Mới

Tình trạng : Còn hàng

Hỗ trợ trực tuyến
Kinh doanh : 0973549046
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ

1. Giới thiệu về IC MC14023B

MC14023B là IC logic cổng NAND (NOT-AND) gồm ba cổng NAND, mỗi cổng có 3 ngõ vào, được sản xuất theo công nghệ CMOS.
Đây là linh kiện logic cơ bản, rất thông dụng trong mạch kỹ thuật số, mạch điều khiển logic, tạo xung, so sánh tín hiệu, và xử lý logic tổ hợp.

Các mã tương đương như CD4023B, HD14023B, hoặc MC14023BDR2 (phiên bản SMD) có cùng chức năng.
IC này có thể hoạt động với nguồn rộng từ 3V đến 18V, giúp linh hoạt cho nhiều ứng dụng.

2. Cấu tạo của IC MC14023B

Bên trong IC MC14023B gồm 3 mạch cổng NAND độc lập, mỗi cổng có 3 đầu vào (Input) và 1 đầu ra (Output).
Cấu trúc được xây dựng bằng mạch CMOS NAND 3 ngõ, có khả năng chống nhiễu tốt, tiêu thụ dòng cực nhỏ.

Các khối chính trong IC gồm:

Ba cổng NAND 3 ngõ độc lập.
Mạch phân cực và ổn áp nội.
Cổng buffer xuất tín hiệu logic chuẩn TTL/CMOS.

Công nghệ CMOS giúp linh kiện hoạt động ổn định, ít hao điện và tương thích với nhiều hệ logic khác nhau.

3. Thông số kỹ thuật của IC MC14023B

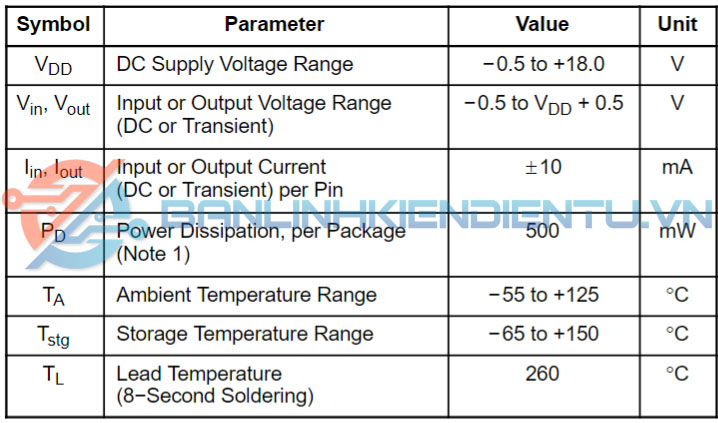

thong so ky thuat MC14081

Thông số	Ký hiệu	Giá trị / Mô tả
Điện áp nguồn hoạt động	Vđ	3V – 18V
Mức logic cao (ngõ vào)	Vih	≥ 0.7 × V<sub>DD</sub>
Mức logic thấp (ngõ vào)	Vil	≤ 0.3 × V<sub>DD</sub>
Dòng tiêu thụ	Idd	< 1 µA (ở trạng thái tĩnh)
Dòng ra cực đại	Ioh/Iol	±1 mA
Trễ truyền (Propagation Delay)	tpd	60 ns (tại VDD=10V)
Nhiệt độ hoạt động	Ta	-55°C → +125°C
Kiểu đóng gói	—	DIP-14, SOP-14, TSSOP-14
Số cổng trong IC	—	3 cổng NAND
Số ngõ vào mỗi cổng	—	3 ngõ vào
Mức logic đầu ra	—	CMOS / TTL tương thích

4. Kiểu chân và chức năng của IC MC14023B

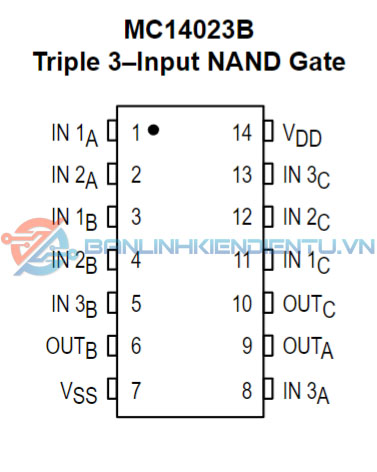

so do chan MC14023

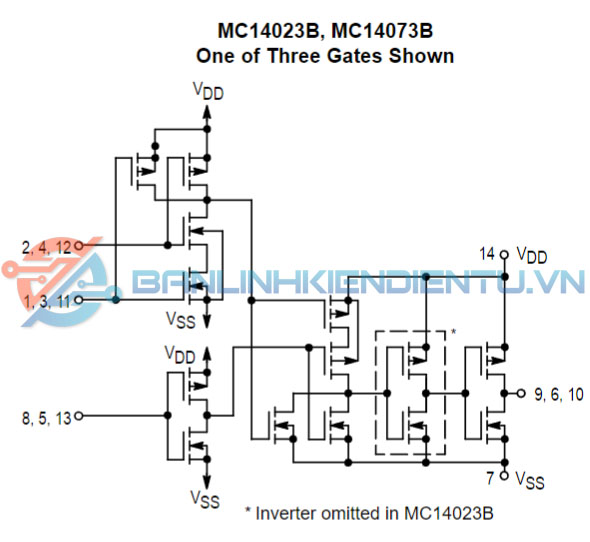

so do tuong duong MC14023

Chân	Ký hiệu	Chức năng
1	IN 1A	Ngõ vào A của cổng NAND 1
2	IN 2A	Ngõ vào A của cổng NAND 2
3	IN 1B	Ngõ vào B của cổng NAND 1
4	IN 2B	Ngõ vào B của cổng NAND 2
5	IN 3B	Ngõ vào B của cổng NAND 3
6	OUT B	Ngõ ra cổng NAND 2
7	VSS	Nối mass (0V)
8	IN 3A	Ngõ vào A của cổng NAND 3
9	OUT A	Ngõ ra cổng NAND 1
10	OUT C	Ngõ ra cổng NAND 3
11	IN 1C	Ngõ vào C của cổng NAND 1
12	IN 2C	Ngõ vào C của cổng NAND 2
13	IN 3C	Ngõ vào C của cổng NAND 3
14	VDD	Nguồn dương (3V–18V)

Tổng kết cấu trúc:

3 cổng NAND: Mỗi cổng có 3 đầu vào (A, B, C) và 1 đầu ra (OUT).
Nguồn nuôi: VDD (chân 14), VSS (chân 7).

5. Chức năng của IC MC14023B

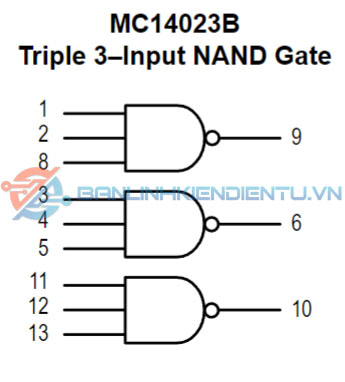

so do logic MC14023

IC MC14023B thực hiện phép logic NAND 3 đầu vào, tức là:

Đầu ra (OUT) chỉ ở mức “0” khi TẤT CẢ các đầu vào (A, B, C) đều là “1”.
Nếu ít nhất một đầu vào là “0”, thì đầu ra sẽ là “1”.

Công thức logic:

$\overline{(A \times B \times C)}$

Bảng chân lý (Truth Table):

A	B	C	OUT
0	0	0	1
0	0	1	1
0	1	0	1
1	0	0	1
1	1	0	1
1	0	1	1
0	1	1	1
1	1	1	0

6. Ứng dụng của IC MC14023B

Mạch logic tổ hợp: tạo điều kiện điều khiển phức tạp.
Mạch kiểm tra và khóa liên động (interlock).
Mạch tạo dao động, mạch trễ logic.
Mạch điều khiển kỹ thuật số, hệ thống tự động.
Mạch bảo vệ logic: khi cần đảo điều kiện ra.
Ứng dụng trong học tập về mạch logic cơ bản.

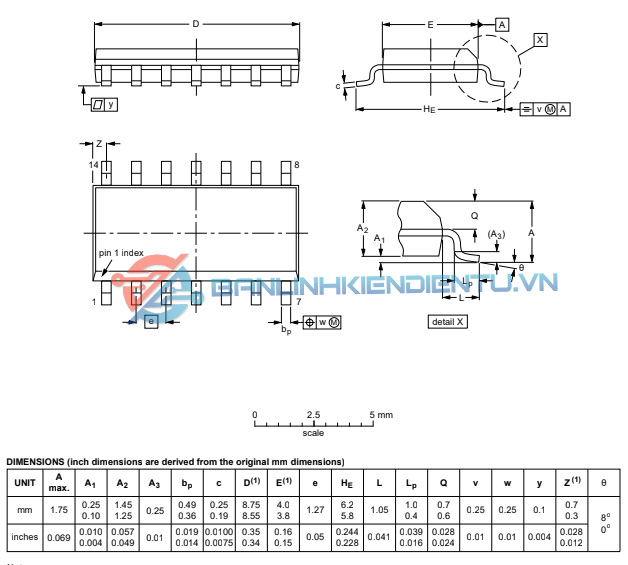

7. Kích thước của IC MC14023B (SOP-14)

Ký hiệu	Kích thước (mm)
Chiều dài tổng	8.6 – 9.0
Chiều rộng tổng	3.9 – 4.1
Chiều cao	1.5 – 1.8
Bước chân	1.27 mm
Khoảng cách hàng chân	7.6 – 7.8 mm

👉 Vật liệu: nhựa epoxy đen, chân mạ thiếc.
👉 Dạng SOP-14 phù hợp cho hàn dán trên PCB.

8. Cách kiểm tra hoạt động (sống/chết) của IC MC14023B

Chuẩn bị:

Nguồn 5V hoặc 9V DC.
Một vài LED và điện trở 10kΩ.
Đồng hồ đo hoặc breadboard thử.

Cách kiểm tra:

Cấp nguồn:
- VDD (chân 14) → +5V.
- VSS (chân 7) → mass.
Nối 3 công tắc vào các đầu vào (A, B, C) của một cổng NAND (VD: cổng 1A, 1B, 1C).
Gắn LED (qua điện trở 330Ω) từ đầu ra (OUTA – chân 9) xuống mass.
Thay đổi trạng thái A, B, C:
- Nếu LED chỉ tắt khi tất cả công tắc ON (1) → IC hoạt động tốt.
- Nếu LED luôn sáng hoặc luôn tắt → IC có thể hỏng.
