C3403G, UPC3403G SOP-14
11.500₫
Kinh doanh : 0973549046
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
🔷 1. GIỚI THIỆU – IC C3403G / UPC3403G
C3403G và UPC3403G là các IC điều khiển PWM (Pulse Width Modulation), chuyên dùng trong các ứng dụng nguồn chuyển mạch (SMPS), đặc biệt là điều khiển ổn áp, hoặc các hệ thống điều khiển nguồn có bảo vệ. IC này thường được sử dụng trong các thiết kế nguồn flyback, buck, boost với chức năng điều khiển hiệu quả và tiết kiệm năng lượng.
UPC3403G là phiên bản đóng gói SOP-14 với khả năng làm việc trong nhiều ứng dụng công nghiệp và dân dụng.
🔷 2. CẤU TẠO
Các chức năng cơ bản của UPC3403G bao gồm:
-
Bộ khuếch đại lỗi (Error Amplifier)
-
Bộ dao động PWM nội bộ
-
Bộ so sánh dòng (Current Sense Comparator)
-
Bảo vệ quá dòng và quá áp (OVP)
-
Driver totem-pole đầu ra điều khiển MOSFET hoặc transistor ngoài
-
Điện áp tham chiếu nội 5V chính xác
-
Mạch bảo vệ undervoltage lockout (UVLO)
🔷 3. THÔNG SỐ KỸ THUẬT
| Thông số | Giá trị điển hình |
|---|---|
| Điện áp hoạt động | 8 V – 30 V |
| Điện áp tham chiếu (VREF) | 5 V ± 2% |
| Dòng tiêu thụ khi hoạt động | ~1 mA |
| Tần số dao động | 100 kHz – 500 kHz |
| Dòng điều khiển đầu ra | ±1 A (source/sink) |
| Bảo vệ quá dòng | Có (Overcurrent Protection) |
| Nhiệt độ hoạt động | –40 °C đến +85 °C |
| Duty cycle tối đa | >80% |

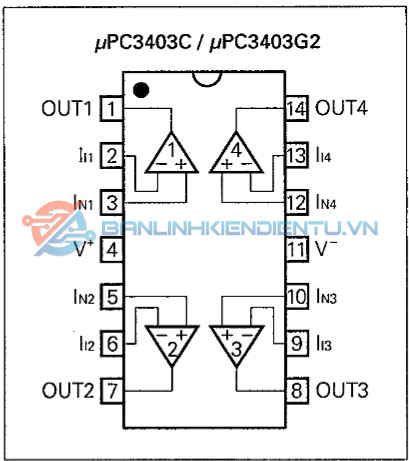

🔷 4. KIỂU CHÂN
🔷 5. CHỨC NĂNG LINH KIỆN
-
Điều khiển PWM theo chế độ dòng giúp phản hồi nhanh và ổn định nguồn
-
Bảo vệ quá dòng và quá áp (OVP) giúp bảo vệ mạch và linh kiện khỏi tình trạng quá tải
-
Điện áp tham chiếu 5 V chính xác giúp tạo ra các điện áp ổn định trong các mạch điện tử
-
Driver totem-pole cho phép điều khiển MOSFET hoặc transistor công suất mà không cần các linh kiện ngoại vi phức tạp
-
Bảo vệ UVLO (Undervoltage Lockout) ngắt nguồn khi điện áp thấp dưới mức yêu cầu
-
Khả năng điều chỉnh tần số giúp IC hoạt động hiệu quả trong nhiều ứng dụng khác nhau
🔷 6. ỨNG DỤNG
-
Nguồn chuyển mạch (SMPS): Flyback, Buck, Boost
-
Bộ nguồn cung cấp điện ổn định cho vi điều khiển
-
Điều khiển nguồn LED, bộ nạp pin, hệ thống UPS
-
Hệ thống năng lượng mặt trời, bộ điều khiển sạc
-
Các thiết bị công nghiệp và dân dụng cần ổn áp hiệu quả

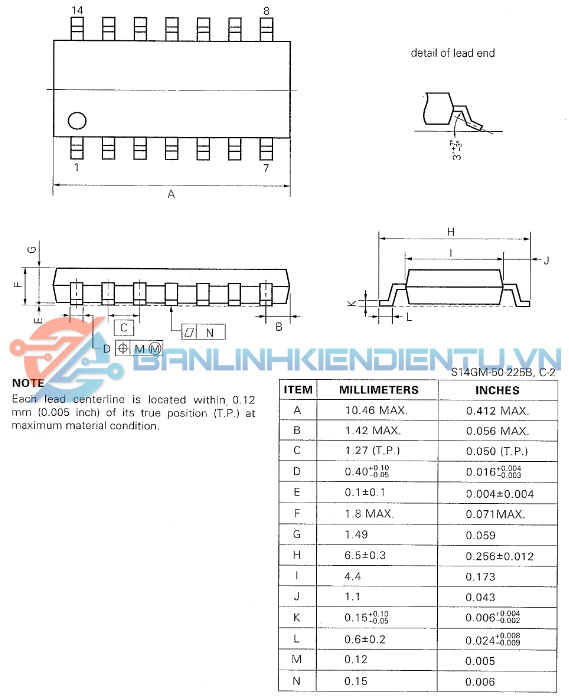

🔷 7. KÍCH THƯỚC
-
Đóng gói: SOP-14
-
Chiều dài: ~8.7 mm
-
Chiều rộng: ~6.0 mm
-
Khoảng cách chân (pitch): 1.27 mm
-
Chiều cao: ~2.5 mm
🔷 8. CÁCH ĐO ĐẠC KIỂM TRA
-
Cấp nguồn VCC vào chân 8 và đo điện áp đầu vào (đảm bảo trong khoảng 8V–30V)
-
Đo VREF tại chân 10 (~5V) để kiểm tra độ chính xác nguồn tham chiếu
-
Kiểm tra tín hiệu PWM đầu ra tại chân 9 bằng oscilloscope
-
Thử chế độ bảo vệ quá dòng bằng cách đưa tải vượt mức và kiểm tra khả năng ngắt sạc
-
Kiểm tra điện áp OVP tại chân 11 để xác nhận chế độ bảo vệ quá áp
-
Đo tần số dao động tại chân RT/CT (chân 5 và 6)
-
Kiểm tra chức năng enable (EN) để bật/tắt IC thông qua chân 13
