1. Giới thiệu

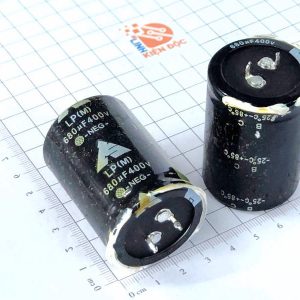

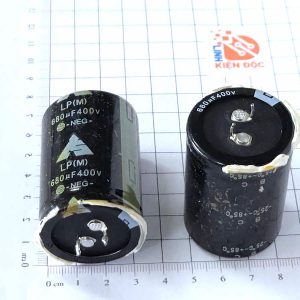

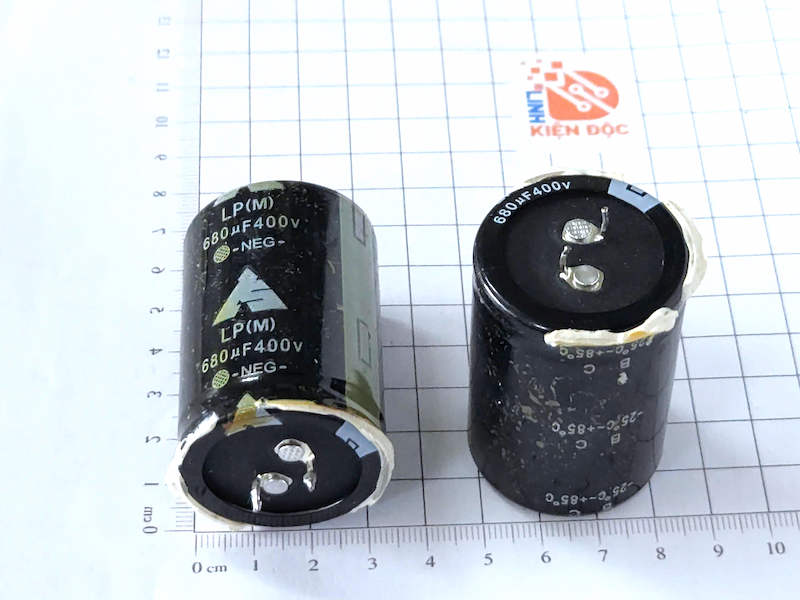

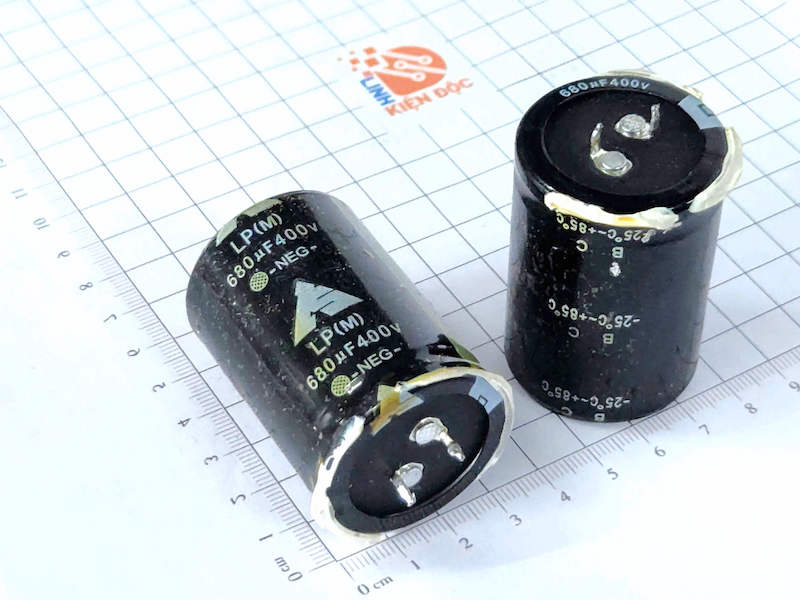

• Tụ hóa LP(M) 680µF 400V là tụ điện phân nhôm, dung lượng lớn, chịu điện áp cao.

• Được thiết kế chuyên dùng cho mạch nguồn xung (SMPS), UPS, biến tần, ampli công suất, thiết bị điện gia dụng.

• Ký hiệu LP(M) thường chỉ series tụ có tuổi thọ cao và chịu nhiệt độ tốt (thường 105°C).

2. Cấu tạo

• Anode (dương): Lá nhôm đã anod hóa, tạo lớp oxit nhôm làm điện môi.

• Cathode (âm): Lá nhôm dẫn điện, tiếp xúc chất điện phân.

• Chất điện phân: Giúp tăng điện dung và dẫn điện.

• Vỏ nhôm trụ: Có in thông số, bọc nhựa, trên đầu có van thoát khí (vent).

• Chân xuyên lỗ (snap-in hoặc radial): Gắn cố định vào PCB công suất.

3. Thông số kỹ thuật (tham khảo – tùy dòng sản xuất)

4. Chức năng

• Lọc nguồn DC: Giảm gợn sóng sau khi chỉnh lưu AC → DC.

• Ổn định điện áp: Giữ điện áp phẳng khi tải thay đổi.

• Tích trữ năng lượng: Phóng điện tức thời cho tải công suất lớn.

• Giảm nhiễu và xung áp: Bảo vệ IGBT, MOSFET, IC công suất.

5. Ứng dụng

• Bộ nguồn công nghiệp, nguồn xung (SMPS).

• Biến tần, UPS, bộ chỉnh lưu cầu.

• Hệ thống năng lượng mặt trời, inverter.

• Ampli công suất, loa điện tử.

• Thiết bị điện gia dụng: tivi, điều hòa, tủ lạnh, máy giặt.

6. Cách kiểm tra

• Quan sát: Nếu tụ phồng đầu, nứt vỏ, rò rỉ dung dịch → hỏng.

• Đồng hồ VOM (thang Ohm): Kim lên rồi từ từ về ∞ → tụ còn khả năng nạp/xả.

• LCR/ESR meter:

  • Điện dung đo được gần 680 µF (±20%).

  • ESR thấp → tụ còn tốt; ESR cao → tụ đã yếu.

• Trong mạch: Nếu nguồn phát tiếng kêu, điện áp DC dao động, ripple cao → tụ cần thay.
