1. Giới thiệu

• Jianghai (Jiangsu, Trung Quốc) là nhà sản xuất tụ điện công nghiệp lớn, nổi tiếng với dòng tụ hóa cao áp dùng trong nguồn xung, biến tần, UPS, năng lượng tái tạo.

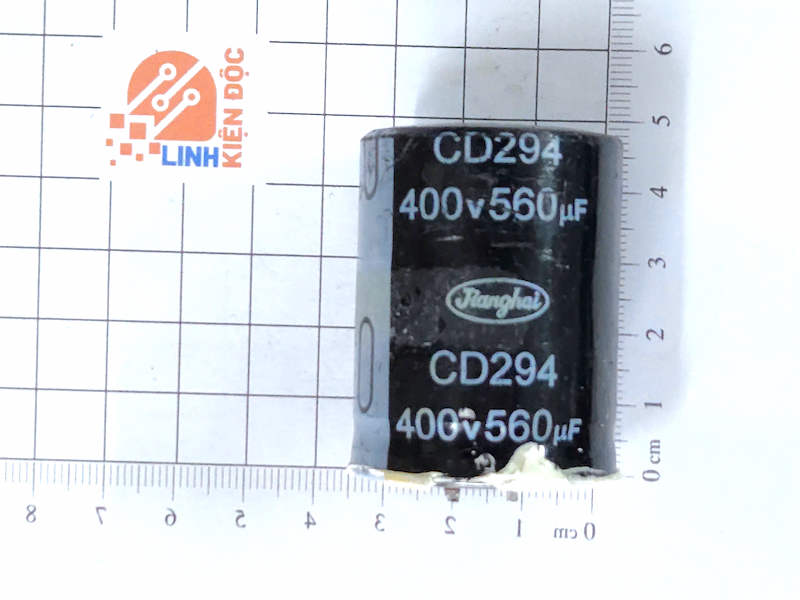

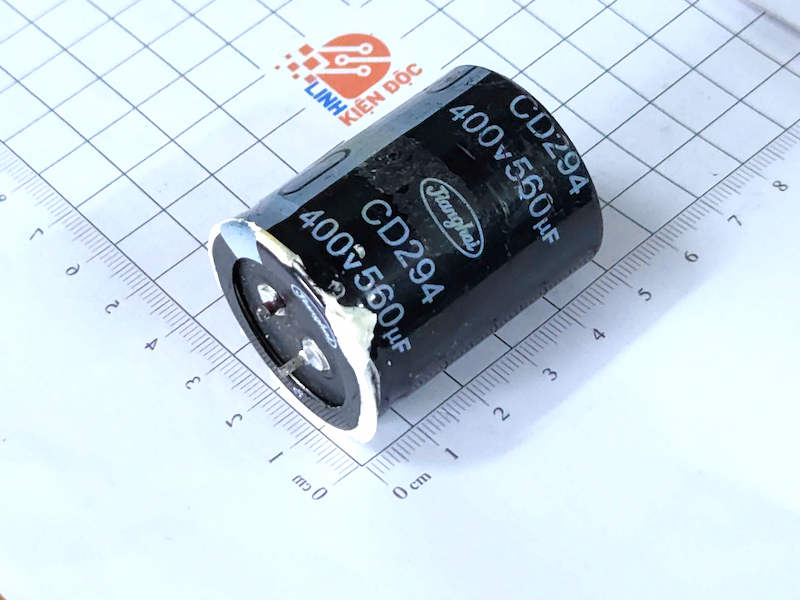

• Dòng CD294 là tụ nhôm điện phân snap-in, chuyên dùng cho lọc nguồn DC cao áp, có độ tin cậy cao, tuổi thọ dài.

• Mức điện áp 400V phù hợp cho DC bus sau chỉnh lưu AC 220V.

2. Cấu tạo

• Cực dương: Lá nhôm anod hóa.

• Cực âm: Lá nhôm tiếp xúc với dung dịch điện phân.

• Điện phân: Đóng vai trò dẫn điện và tăng điện dung.

• Vỏ nhôm: Hình trụ, bọc nhựa cách điện.

• Rãnh xẻ (vent): Ở đỉnh tụ, thoát khí khi tụ hỏng.

• Chân snap-in: Dễ gắn chắc vào mạch in (PCB).

3. Thông số kỹ thuật

4. Chức năng

• Lọc gợn sóng AC trong mạch DC bus.

• Ổn định điện áp DC cung cấp cho tải.

• Tích trữ năng lượng, phóng khi tải cần dòng tức thời.

• Bảo vệ linh kiện công suất khỏi xung áp và dao động.

5. Ứng dụng

• Nguồn chuyển mạch (SMPS).

• Bộ nghịch lưu (inverter), UPS.

• Biến tần công nghiệp.

• Hệ thống điện mặt trời, gió.

• Ampli công suất và thiết bị âm thanh.

• Tivi, điều hòa, máy giặt, tủ lạnh.

6. Cách kiểm tra

• Quan sát: Nếu tụ phồng, rỉ dịch, cháy → hỏng.

• Đo điện dung: Bằng LCR meter, giá trị trong khoảng 400 – 600 µF → tốt.

• Đo ESR: ESR thấp → tốt; ESR cao → tụ suy yếu.

• Thử trong mạch: Nếu nguồn kêu, áp DC dao động, nóng bất thường → khả năng tụ yếu/hỏng.
