TLP627-4 Transistor DIP-16

17.000₫

Đã bán: 2

Mã sản phẩm :TLP627-4

Loại linh kiện: Transistor

Kiểu chân: DIP16

Hình thức : Mới

Tình trạng : Còn hàng

Vị trí: T4-72

Hỗ trợ trực tuyến
Kinh doanh : 0973549046
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ

1. Giới thiệu TLP627-4

TLP627-4 là opto cách ly quang bốn kênh (4 kênh độc lập) do Toshiba sản xuất, thuộc dòng TLP62x series.
Thiết bị được thiết kế để truyền tín hiệu điện một cách an toàn giữa mạch điều khiển điện áp thấp và mạch tải công suất cao, bằng cách sử dụng liên kết quang học (LED – transistor) thay cho kết nối điện trực tiếp.

TLP627-4 có độ cách ly điện áp cao (5000 Vrms), dòng Collector cao tới 50 mA, và điện áp chịu đựng tới 300 V, phù hợp cho ứng dụng công nghiệp, nguồn xung (SMPS), điều khiển relay, và bảo vệ mạch vi điều khiển (MCU).

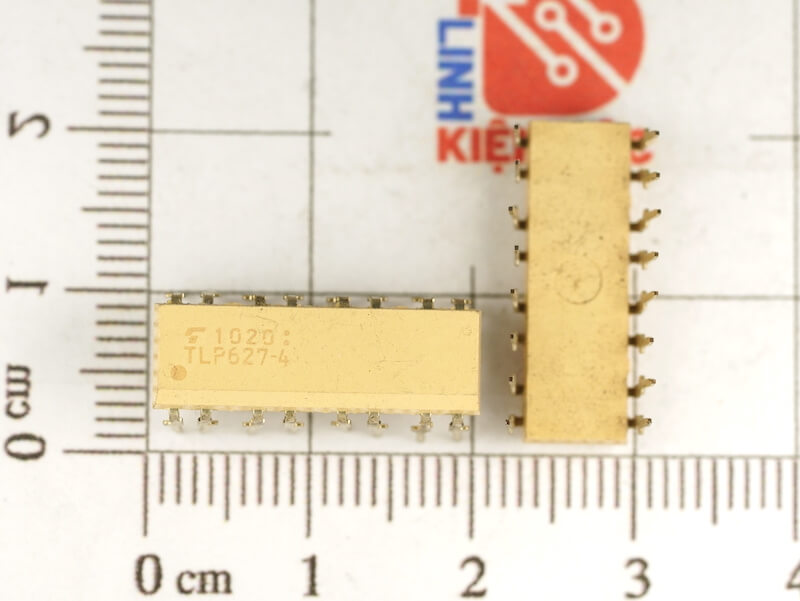

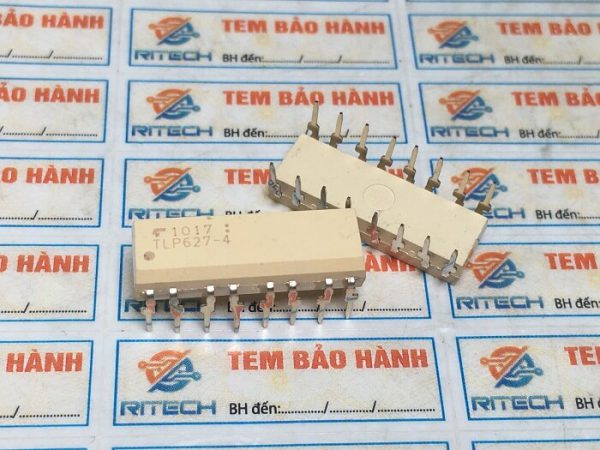

TLP627 4

2. Cấu tạo TLP627-4

Bên trong TLP627-4 gồm bốn cặp LED hồng ngoại và transistor quang độc lập.
Mỗi kênh gồm:

1 LED (đầu vào) – điều khiển bằng dòng tín hiệu logic.
1 transistor (đầu ra) – dẫn dòng khi LED tương ứng phát sáng.

Sự cách ly giữa LED và transistor giúp ngăn dòng điện và điện áp cao từ mạch tải quay ngược về mạch điều khiển, đảm bảo an toàn cho thiết bị điện tử nhạy cảm.

3. Thông số kỹ thuật TLP627-4

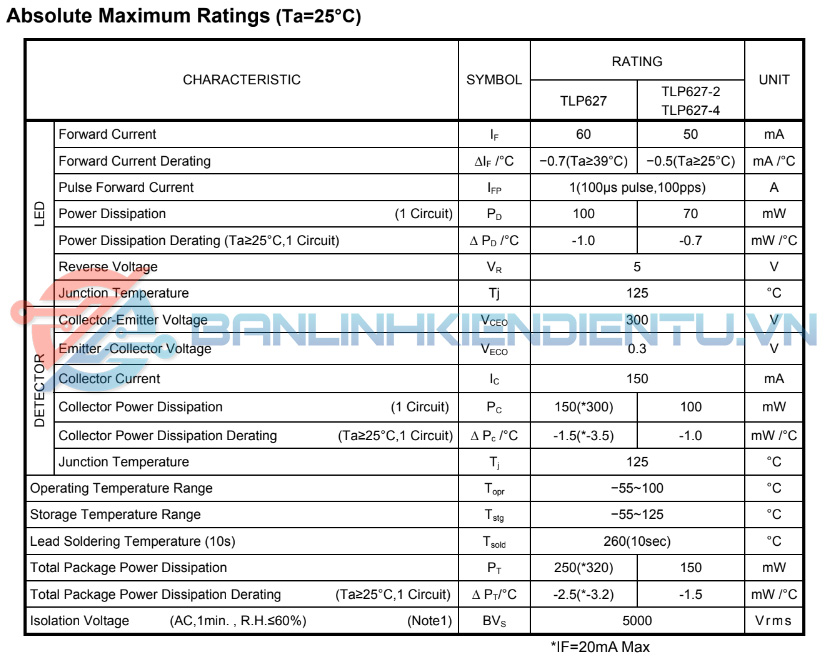

Thông số kĩ thuật TLP627 1

Thông số	Giá trị điển hình
Số kênh	4
Điện áp cách ly (RMS)	5000 Vrms
Điện áp Collector–Emitter (VCEO)	300 V
Dòng Collector cực đại (IC)	50 mA
Dòng LED thuận (IF)	10 – 20 mA
Điện áp LED thuận (VF)	1.2 – 1.4 V
Hệ số truyền dòng (CTR)	100% – 400%
Thời gian chuyển mạch	3 – 10 µs
Nhiệt độ hoạt động	-55°C → +110°C
Kiểu vỏ	DIP-16 (nhựa đen, cách ly cao)

4. Kiểu chân và chức năng TLP627-4

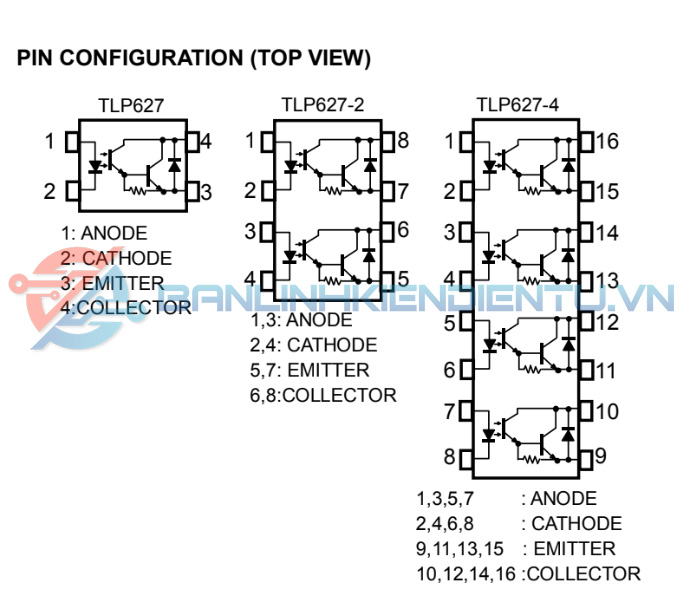

Sơ dồ chân TLP627 1

Số chân	Ký hiệu	Chức năng
1	Anode 1 (A1)	Cực dương LED kênh 1
2	Cathode 1 (K1)	Cực âm LED kênh 1
3	Anode 2 (A2)	Cực dương LED kênh 2
4	Cathode 2 (K2)	Cực âm LED kênh 2
5	Anode 3 (A3)	Cực dương LED kênh 3
6	Cathode 3 (K3)	Cực âm LED kênh 3
7	Anode 4 (A4)	Cực dương LED kênh 4
8	Cathode 4 (K4)	Cực âm LED kênh 4
9	Emitter 4 (E4)	Cực Emitter transistor kênh 4
10	Collector 4 (C4)	Cực Collector transistor kênh 4
11	Emitter 3 (E3)	Cực Emitter transistor kênh 3
12	Collector 3 (C3)	Cực Collector transistor kênh 3
13	Emitter 2 (E2)	Cực Emitter transistor kênh 2
14	Collector 2 (C2)	Cực Collector transistor kênh 2
15	Emitter 1 (E1)	Cực Emitter transistor kênh 1
16	Collector 1 (C1)	Cực Collector transistor kênh 1

5. Chức năng linh kiện TLP627-4

Cách ly tín hiệu điều khiển và tín hiệu tải.
Truyền tín hiệu logic từ mạch điều khiển sang mạch công suất.
Kích hoạt relay, MOSFET hoặc triac.
Bảo vệ vi điều khiển (MCU, PLC, cảm biến) khỏi điện áp cao hoặc nhiễu công nghiệp.
Chuyển mạch tín hiệu trong nguồn SMPS hoặc mạch đo lường.

6. Ứng dụng TLP627-4

Hệ thống điều khiển công nghiệp và PLC.
Nguồn cách ly, inverter, bộ đổi nguồn DC-DC.
Mạch phản hồi và điều khiển dòng/áp.
Thiết bị đo lường, robot, servo motor.
Cách ly tín hiệu giữa MCU và mạch công suất.

7. Kích thước TLP627-4

Thông số kĩ thuật TLP627 1 — Screenshot

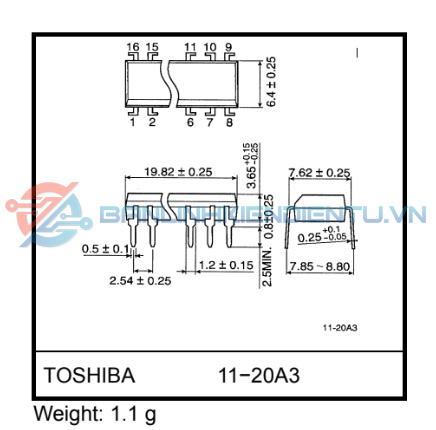

Kích thước TLP627 4

Loại vỏ: DIP-16
Kích thước tiêu chuẩn:
- Dài: 19.6 mm
- Rộng: 6.5 mm
- Cao: 3.5 mm
Bước chân: 2.54 mm
Khoảng cách cách ly giữa input–output: ≥ 7.62 mm

8. Cách đo kiểm tra sống/chết TLP627-4

Bước 1 – Kiểm tra LED (chân A/K):

Dùng đồng hồ thang diode:
- Chiều thuận (que đỏ vào A, que đen vào K): hiển thị 1.1–1.3V → LED tốt.
- Chiều ngược: OL → bình thường.

Bước 2 – Kiểm tra transistor (C/E):

Không cấp LED: điện trở C–E cao (hàng trăm kΩ).
Cấp nguồn 5V qua điện trở 1kΩ vào LED → transistor dẫn, điện trở C–E giảm xuống vài trăm Ω.
Nếu không thay đổi → kênh đó hỏng.
