PS219A5-ASTX, PS219A5-AST, PS219A5 IGBT 600V-20A

250.000₫

Đã bán: 1

Mã sản phẩm : PS219A5

Loại linh kiện: IGBT

Điện áp: 600V

Dòng điện: 20A

Hình thức : Mới

Tình trạng : Còn hàng

Hỗ trợ trực tuyến
Kinh doanh : 0973549046
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ

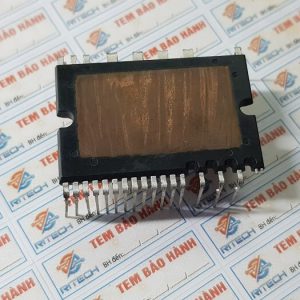

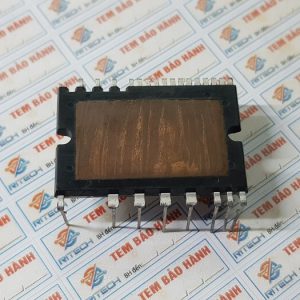

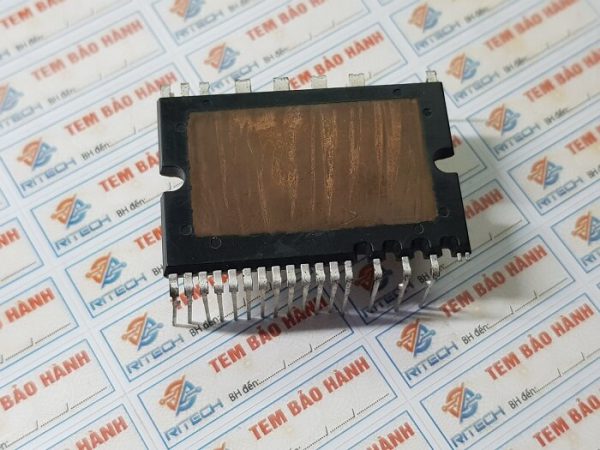

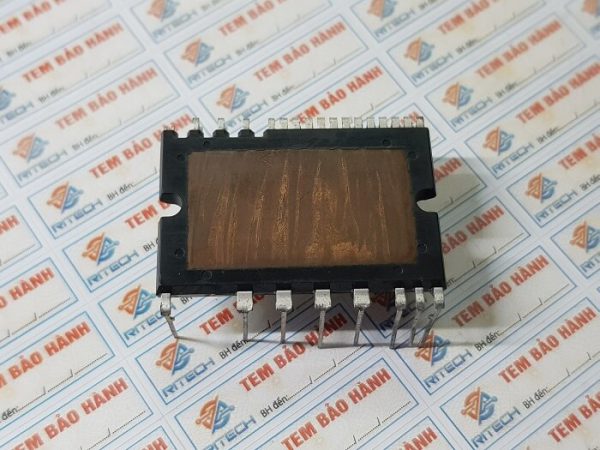

1. Giới thiệu linh kiện PS219A5-ASTX, PS219A5-AST, PS219A5 IGBT 600V/20A

PS219A5-ASTX, PS219A5-AST, PS219A5 là IGBT công suất trung bình do Mitsubishi sản xuất, thường dùng trong các ứng dụng công nghiệp như biến tần ba pha, bộ nghịch lưu, điều khiển động cơ AC/DC, UPS. Linh kiện có dòng điện cực đại 20A và điện áp cực đại 600V, tích hợp các chân feedback và bảo vệ để kiểm soát dòng điện và điện áp hiệu quả.

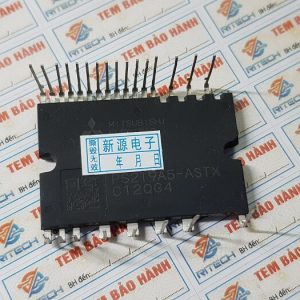

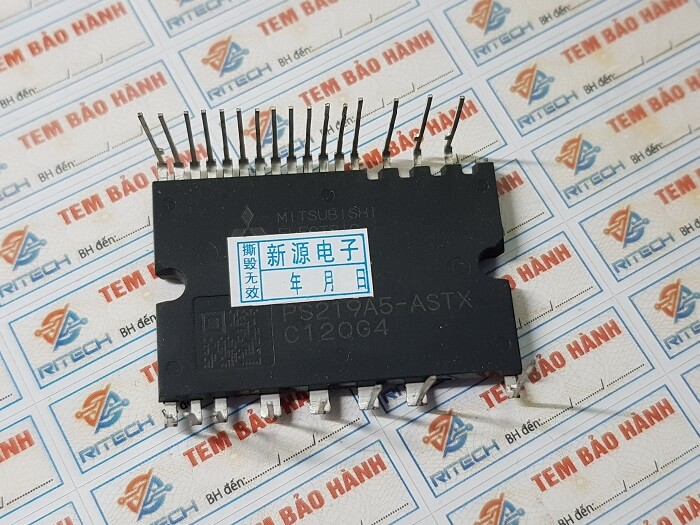

PS219A5 ASTX 1

2. Cấu tạo linh kiện PS219A5-ASTX, PS219A5-AST, PS219A5 IGBT 600V/20A

Cấu trúc: N-channel IGBT silicon công suất 20A, điện áp 600V
Tích hợp diode phục hồi nhanh (FRD) giữa Collector và Emitter
Gói: Module IGBT công nghiệp với nhiều chân, có tản nhiệt và chân tín hiệu
Chân chính: Pha U, V, W; nguồn P, VNC; tín hiệu feedback (VUFB, VVFB, VWFB); chân bảo vệ FO và CIN

3. Thông số kỹ thuật PS219A5-ASTX, PS219A5-AST, PS219A5 IGBT 600V/20A

Điện áp Collector-Emitter $V_CE$ : 600V
Dòng điện cực đại liên tục $I_C$ : 20A
Thời gian chuyển mạch: ~0.1 μs
Nhiệt độ hoạt động: -40°C đến 150°C
Điện áp Gate-Emitter tối đa $V_GE$ : ±20V
Tích hợp diode phản hồi nhanh, giảm tổn thất điện năng

4. Kiểu chân và chức năng PS219A5-ASTX, PS219A5-AST, PS219A5 IGBT 600V/20A

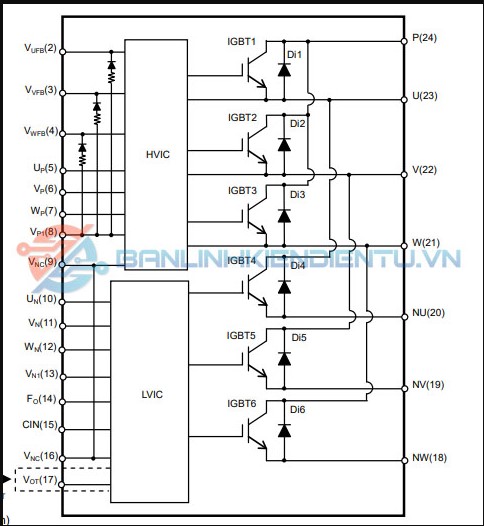

So do khoi PS219A5

Danh sách chân theo module (chuẩn module PS219 dạng 25 chân, ví dụ tương tự PS21964):

Chân	Tên chân	Chức năng
1	NC	Không kết nối
2	VUFB	Feedback pha U
3	VVFB	Feedback pha V
4	VWFB	Feedback pha W
5	UP	Gate pha U
6	VP	Gate pha V
7	WP	Gate pha W
8	VP1	Gate pha V phụ
9	VNC *	Nguồn chung Collector
10	UN	Emitter pha U
11	VN	Emitter pha V
12	WN	Emitter pha W
13	VN1	Emitter pha V phụ
14	FO	Tín hiệu Fault / bảo vệ
15	CIN	Tín hiệu lọc / capacitor input
16	VNC *	Nguồn chung Collector
17-19	NC	Không kết nối
20	N	Emitter chung / mass
21	W	Đầu ra pha W
22	V	Đầu ra pha V
23	U	Đầu ra pha U
24	P	Nguồn DC +
25	NC	Không kết nối

5. Chức năng linh kiện PS219A5-ASTX, PS219A5-AST, PS219A5 IGBT 600V/20A

Hoạt động như công tắc điện tử công suất trung bình
Điều khiển dòng ba pha bằng tín hiệu Gate nhỏ
Tích hợp feedback pha (VUFB, VVFB, VWFB) và tín hiệu bảo vệ (FO)
Chống quá dòng, quá áp, giảm tổn thất điện năng

6. Ứng dụng PS219A5-ASTX, PS219A5-AST, PS219A5 IGBT 600V/20A

Biến tần ba pha công nghiệp
Bộ nghịch lưu (Inverter) năng lượng tái tạo
Điều khiển động cơ servo và robot công nghiệp
UPS, máy hàn công nghiệp, bộ nguồn công suất vừa
Các mạch công nghiệp cần bảo vệ và điều khiển chính xác

7. Kích thước PS219A5-ASTX, PS219A5-AST, PS219A5 IGBT 600V/20A

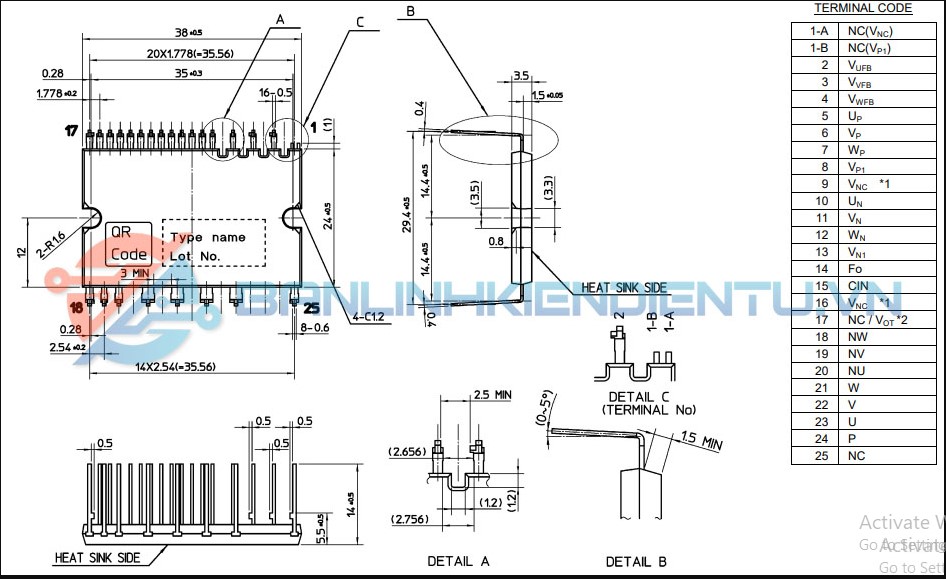

Kich thuoc PS219A5 ASTX

Module IGBT công nghiệp
Chiều dài: ~90–100 mm
Chiều rộng: ~60–70 mm
Chiều cao: ~20–25 mm
Trọng lượng: ~150–200 g
Có chân cắm chuẩn và tấm tản nhiệt bắt vít

8. Cách đo kiểm tra sống chết PS219A5-ASTX, PS219A5-AST, PS219A5 IGBT 600V/20A

Đo điện trở các chân Gate → Emitter: rất lớn
Kiểm tra Collector → Emitter:
- Không có tín hiệu Gate → transistor ngắt dòng
- Cấp tín hiệu Gate → transistor dẫn điện
Kiểm tra chân feedback (VUFB, VVFB, VWFB) và FO: phản hồi tín hiệu bình thường
Đo dòng ra các pha U, V, W: dẫn chuẩn theo Gate
Nếu kết quả không đạt: module hỏng, cần thay thế
