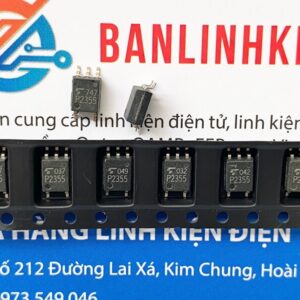

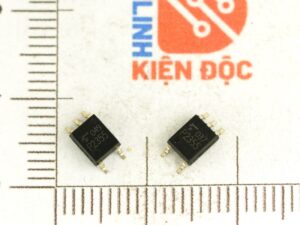

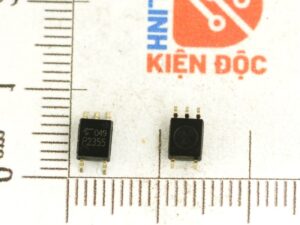

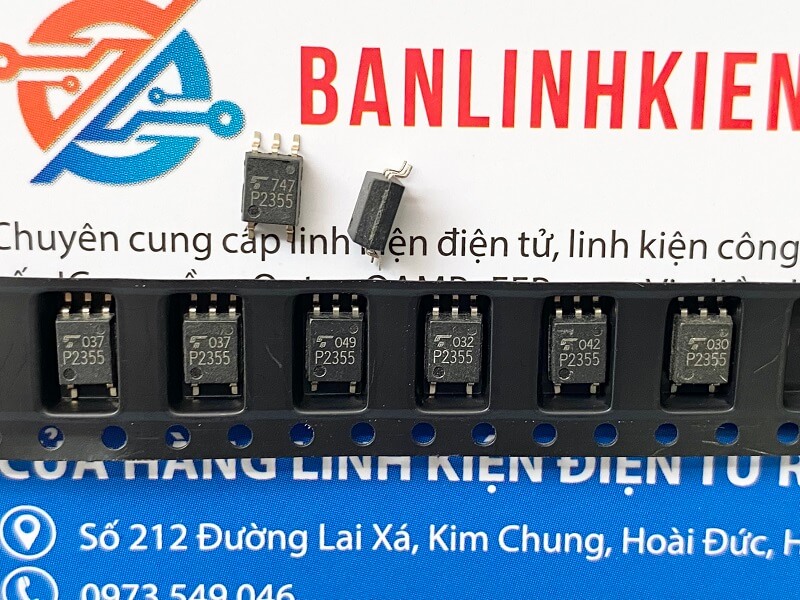

P2355, TLP2355 Opto Driver SOP-5

P2355 / TLP2355 – Opto Driver SOP-5: Giới Thiệu và Các Thông Tin Chi Tiết

P2355 và TLP2355 là các linh kiện opto driver thuộc dòng SOP-5, được sử dụng trong các ứng dụng yêu cầu truyền tín hiệu điện giữa các mạch thông qua ánh sáng, giúp cách ly điện và bảo vệ các mạch khỏi nhiễu và các sự cố điện. Đây là các linh kiện quan trọng trong các mạch điện tử, đặc biệt là trong các hệ thống công nghiệp, điều khiển, và bảo vệ mạch.

---

1. Giới Thiệu P2355, TLP2355

P2355 và TLP2355 là opto driver (photo quang điều khiển), với cấu trúc SOP-5 (Small Outline Package 5 chân), được thiết kế để truyền tải tín hiệu điện qua ánh sáng. Với khả năng cách ly điện tốt, P2355 / TLP2355 là lựa chọn tuyệt vời cho các ứng dụng yêu cầu bảo vệ khỏi xung điện hoặc điện áp cao.

• P2355 / TLP2355 sử dụng một LED phát sáng và một phototransistor bên trong để chuyển tín hiệu điện thành tín hiệu ánh sáng và ngược lại.

• Các linh kiện này thường được sử dụng trong các mạch điện có yêu cầu cách ly điện giữa các phần của mạch, đồng thời truyền tải tín hiệu.

---

2. Cấu Tạo

P2355 / TLP2355 được cấu thành từ các thành phần chính:

• LED phát sáng: Được sử dụng để chuyển đổi tín hiệu điện thành ánh sáng. Khi có dòng điện chạy qua, LED phát sáng và tạo ra tín hiệu ánh sáng.

• Phototransistor: Dùng để nhận tín hiệu ánh sáng từ LED và chuyển đổi lại thành tín hiệu điện.

• Vỏ SOP-5: Đóng gói trong cấu trúc SOP-5 giúp tiết kiệm không gian và dễ dàng tích hợp vào mạch PCB.

---

3. Thông Số Kỹ Thuật

Dưới đây là một số thông số kỹ thuật quan trọng của P2355 / TLP2355:

• Điện áp cấp (Vcc): 4.5V – 5.5V (Điện áp đầu vào cấp cho phototransistor và LED).

• Điện áp tối đa (Vceo): 50V (Điện áp cực đại giữa Collector và Emitter của phototransistor).

• Dòng điện tối đa (Ic): 50mA (Dòng tối đa có thể chạy qua phototransistor).

• Tốc độ đáp ứng: 1Mbps (Tốc độ truyền tín hiệu có thể đạt đến 1 triệu bit mỗi giây).

• Điện áp cách ly (Isolation Voltage): 3kV (Điện áp cách ly giữa các linh kiện trong opto driver).

• Nhiệt độ hoạt động: -40°C đến +85°C (Phạm vi nhiệt độ hoạt động của linh kiện).

Sơ đồ mạch Opto TLP2355

Bảng chân lí Opto TLP2355

4. Kiểu Chân & Chức Năng Chân

P2355 / TLP2355 có 5 chân trong cấu trúc SOP-5. Dưới đây là bảng mô tả chức năng của từng chân:

---

5. Chức Năng Linh Kiện

P2355 / TLP2355 có các chức năng sau:

• Cách ly điện: Dòng điện và tín hiệu giữa các mạch được cách ly hoàn toàn thông qua ánh sáng, giúp bảo vệ các mạch điều khiển khỏi sự cố điện.

• Truyền tín hiệu: Tín hiệu điện sẽ được truyền qua ánh sáng từ LED, sau đó được nhận lại bởi phototransistor và chuyển thành tín hiệu điện.

• Dễ dàng tích hợp: Với cấu trúc SOP-5 nhỏ gọn, linh kiện này dễ dàng được tích hợp vào các mạch điện tử phức tạp mà không tốn nhiều không gian.

---

6. Ứng Dụng

P2355 / TLP2355 có thể được sử dụng trong nhiều ứng dụng khác nhau, bao gồm:

• Mạch điều khiển và bảo vệ: Cách ly tín hiệu giữa các mạch điều khiển và mạch tải, bảo vệ mạch điều khiển khỏi xung điện và nhiễu.

• Mạch truyền tín hiệu: Dùng để truyền tín hiệu điện trong các ứng dụng yêu cầu cách ly giữa các hệ thống.

• Bộ nguồn và mạch điện tử công nghiệp: Được sử dụng trong các mạch nguồn hoặc mạch điện tử công nghiệp yêu cầu sự cách ly giữa các phần của hệ thống.

• Hệ thống viễn thông và dữ liệu: Cách ly tín hiệu trong các mạch truyền thông để giảm nhiễu và bảo vệ hệ thống khỏi sự cố điện.

• Các hệ thống điều khiển tự động: Được sử dụng trong các hệ thống điều khiển và đo lường, nơi cần có sự cách ly điện và truyền tín hiệu.

---

7. Kích Thước

P2355 / TLP2355 có kiểu đóng gói SOP-5, với kích thước nhỏ gọn giúp tiết kiệm không gian trên bảng mạch. Các kích thước phổ biến bao gồm:

• Chiều dài: Khoảng 4.9mm.

• Chiều rộng: Khoảng 5mm.

• Chiều cao: Khoảng 3mm.

• Số chân: 5 chân.

---

8. Cách Đo Đạc và Kiểm Tra

Để kiểm tra hoạt động của P2355 / TLP2355, bạn có thể thực hiện các bước sau:

1. Kiểm tra điện áp cấp (VCC):

   • Đảm bảo rằng điện áp cấp cho chân VCC (chân 5) nằm trong phạm vi 4.5V – 5.5V.

2. Kiểm tra LED:

   • Đo điện áp tại các chân Anode và Cathode của LED (chân 1 và chân 2). Khi có dòng điện chạy qua, LED sẽ phát sáng.

3. Kiểm tra tín hiệu đầu ra:

   • Đo tín hiệu tại các chân Collector và Emitter của phototransistor (chân 3 và chân 4). Tín hiệu đầu ra sẽ thay đổi khi có tín hiệu vào từ LED.

4. Kiểm tra cách ly điện:

   • Đảm bảo rằng không có sự truyền tín hiệu điện trực tiếp giữa chân Anode và Cathode của LED với chân Collector và Emitter của phototransistor. Sự truyền tín hiệu chỉ xảy ra thông qua ánh sáng.

---

Kiểm tra mạch Opto TLP2355

9. Lưu Ý Khi Sử Dụng

• Đảm bảo kết nối đúng chân: Đảm bảo các chân Anode và Cathode của LED, cùng với Collector và Emitter của phototransistor được nối đúng để đảm bảo tín hiệu được truyền chính xác.

• Cung cấp điện áp ổn định: Đảm bảo rằng điện áp cấp cho IC (chân VCC) là ổn định và trong phạm vi cho phép (4.5V – 5.5V).

• Không vượt quá điện áp cách ly: Đảm bảo rằng điện áp giữa các phần của mạch không vượt quá 3kV để bảo vệ linh kiện.

Datasheet TLP2355
