LNK501PN, LNK501P, LNK501 IC nguồn DIP-7

33.000₫

Mã sản phẩm : LNK501PN

Loại linh kiện: IC nguồn

Kiểu chân: DIP-7

Hình thức : Mới

Tình trạng : Còn hàng

Hỗ trợ trực tuyến
Kinh doanh : 0973549046
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ

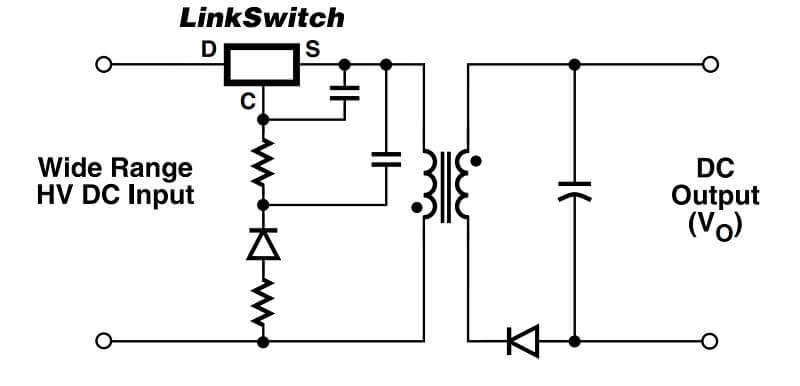

1. Giới thiệu IC LNK501PN

LNK501PN thuộc dòng LinkSwitch-TN của Power Integrations, là IC tích hợp MOSFET công suất và mạch điều khiển trong cùng một chip. IC này được thiết kế cho các nguồn AC-DC không cách ly công suất thấp (dưới 3 W), với ưu điểm mạch đơn giản, chi phí thấp và hiệu suất cao.

2. Cấu tạo của IC LNK501PN

MOSFET công suất 700 V tích hợp sẵn.
Bộ dao động nội tần số 66 kHz.
Mạch khởi động nội (startup circuit).
Mạch hồi tiếp (feedback) và điều khiển dòng/áp qua chân CONTROL.
Mạch bảo vệ nội: quá dòng, quá áp, quá nhiệt, ngắn mạch, auto-restart.

3. Thông số kỹ thuật của IC LNK501PN

Điện áp hoạt động: 85 – 265 VAC.
Công suất đầu ra điển hình:
- 2,6 W @ 230 VAC.
- 1,6 W @ 85–265 VAC.
Điện áp chịu đựng MOSFET: 700 V.
Tần số chuyển mạch: 66 kHz (cố định).
Hiệu suất cao, công suất chờ thấp.
Nhiệt độ hoạt động mối nối: –40 °C → +150 °C.

4. Kiểu chân và chức năng chân của IC LNK501PN

Đóng gói: DIP-8B (PN = Plastic DIP, xuyên lỗ).
Sơ đồ chân và chức năng:

- 1,2, 3,4 – S (SOURCE): Mass sơ cấp, tham chiếu chung.
- 8 – C (CONTROL): Giống các package khác, hồi tiếp và cấp bias.
- 5 – D (DRAIN): Chân Drain MOSFET công suất.
- 7 – S (SOURCE): Các chân Source bổ sung để tăng khả năng dẫn dòng và tản nhiệt.
