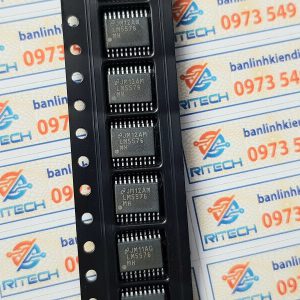

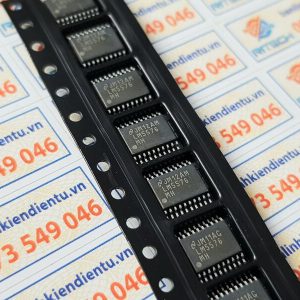

LM5576 LM5576MH IC nguồn Step-Down Switching Regulator TSSOP-20

1. Giới Thiệu LM5576 LM5576MH

LM5576 và LM5576MH là các IC chuyển mạch có khả năng điều chỉnh điện áp đầu vào thành điện áp đầu ra thấp hơn, thích hợp cho các ứng dụng yêu cầu nguồn điện ổn định với hiệu suất cao. Chúng hoạt động dựa trên công nghệ chuyển mạch (switching), thay vì công nghệ điều chỉnh tuyến tính, giúp giảm tổn thất năng lượng và nhiệt lượng sinh ra trong quá trình chuyển đổi.

• Ứng dụng chính: Các ứng dụng tiêu biểu bao gồm cung cấp nguồn điện ổn định cho các vi mạch, cảm biến, bộ điều khiển, mạch công suất, thiết bị điện tử tiêu dùng, hệ thống viễn thông, và các thiết bị cần cung cấp nguồn ổn định.

• Đặc điểm: Với cấu trúc hiệu suất cao và khả năng điều chỉnh điện áp chính xác, IC này thích hợp cho các ứng dụng yêu cầu tiết kiệm năng lượng và không sinh nhiệt quá nhiều.

---

2. Cấu Tạo

LM5576 / LM5576MH là IC switching regulator (buck converter), có cấu trúc cơ bản bao gồm các phần chính như sau:

• Chuyển mạch (Switching MOSFETs): Điều khiển quá trình chuyển mạch giữa các trạng thái cao và thấp, giúp chuyển đổi điện áp.

• Điều khiển Feedback: Mạch feedback giám sát điện áp đầu ra và điều chỉnh để duy trì điện áp ổn định.

• Điều chỉnh xung (PWM Control): Quá trình điều khiển xung tạo ra tín hiệu điều khiển MOSFET, từ đó điều chỉnh điện áp đầu ra.

• Các bộ lọc và bảo vệ: IC này bao gồm các bộ lọc điện áp và mạch bảo vệ quá dòng, quá nhiệt để bảo vệ IC và mạch kết nối.

---

3. Thông Số Kỹ Thuật

Dưới đây là một số thông số kỹ thuật quan trọng của LM5576 / LM5576MH:

• Điện áp đầu vào (Vin): 4.5V đến 60V (Điện áp đầu vào có thể chấp nhận để IC điều chỉnh điện áp xuống một mức ổn định).

• Điện áp đầu ra (Vout): Điều chỉnh từ 1.25V đến 40V, tùy theo các yêu cầu của ứng dụng.

• Dòng điện đầu ra tối đa (Iout): 3A (Dòng điện tối đa mà IC có thể cung cấp mà không gây quá nhiệt).

• Hiệu suất: Lên tới 90% hoặc cao hơn tùy vào thiết kế mạch, giúp tiết kiệm năng lượng và giảm tổn thất nhiệt.

• Tần số chuyển mạch (Switching Frequency): 100kHz đến 1MHz (Tần số chuyển mạch linh hoạt có thể được điều chỉnh tùy vào ứng dụng).

• Nhiệt độ hoạt động: -40°C đến +125°C (Phạm vi nhiệt độ hoạt động của IC, phù hợp cho các ứng dụng công nghiệp và ô tô).

---

4. Kiểu Chân & Chức Năng Chân

LM5576 / LM5576MH có cấu trúc TSSOP-20 với 20 chân. Dưới đây là bảng mô tả chức năng của từng chân:



5. Chức Năng Linh Kiện

LM5576 / LM5576MH có các chức năng sau:

• Điều chỉnh điện áp step-down (buck converter): IC này giúp giảm điện áp đầu vào xuống mức thấp hơn theo yêu cầu của mạch. Các IC buck converter này thường có hiệu suất cao hơn so với các IC điều chỉnh tuyến tính.

• Điều khiển chuyển mạch hiệu quả: Bằng cách sử dụng công nghệ PWM (Pulse Width Modulation), IC có thể điều chỉnh độ rộng của xung, giúp điều khiển MOSFET để tạo ra điện áp đầu ra ổn định.

• Bảo vệ quá nhiệt và quá dòng: IC này được trang bị các mạch bảo vệ để tránh hư hỏng trong trường hợp quá dòng hoặc quá nhiệt.

• Khởi động mềm: IC hỗ trợ tính năng khởi động mềm giúp giảm sốc điện áp và dòng điện khi bật IC.

• Hiệu suất năng lượng cao: Với khả năng chuyển đổi hiệu quả cao, IC giúp tiết kiệm năng lượng và giảm nhiệt độ phát sinh.

---

6. Ứng Dụng

LM5576 / LM5576MH thích hợp cho các ứng dụng yêu cầu điều chỉnh điện áp và hiệu suất cao. Một số ứng dụng phổ biến bao gồm:

• Nguồn điện cho vi mạch và bộ điều khiển: Cung cấp nguồn điện ổn định cho các vi mạch, bộ xử lý và các thiết bị điều khiển.

• Cảm biến và thiết bị ngoại vi: Cung cấp nguồn điện ổn định cho các cảm biến hoặc thiết bị ngoại vi trong các hệ thống điện tử.

• Hệ thống viễn thông: Dùng để cấp nguồn cho các thiết bị viễn thông như bộ thu phát, bộ chuyển đổi tín hiệu.

• Thiết bị công nghiệp: Sử dụng trong các thiết bị công nghiệp đòi hỏi nguồn điện ổn định và hiệu suất cao.

• Thiết bị điện tử tiêu dùng: Cung cấp điện áp ổn định cho các thiết bị như máy tính, điện thoại di động, máy ảnh số, và các thiết bị khác.

• Ứng dụng ô tô: Được sử dụng trong các hệ thống điện tử ô tô yêu cầu điện áp ổn định.

---

7. Kích Thước

LM5576 / LM5576MH có kiểu đóng gói TSSOP-20, có kích thước nhỏ gọn giúp tiết kiệm không gian trên bảng mạch:

• Chiều dài: Khoảng 6.4mm.

• Chiều rộng: Khoảng 4.4mm.

• Chiều cao: Khoảng 1.2mm.

• Số chân: 20 chân.

---

8. Cách Đo Đạc và Kiểm Tra

Để kiểm tra hoạt động của LM5576 / LM5576MH, bạn có thể thực hiện các bước sau:

1. Kiểm tra điện áp đầu vào (Vin):

   • Đảm bảo rằng điện áp đầu vào nằm trong phạm vi yêu cầu của IC (4.5V đến 60V).

2. Kiểm tra điện áp đầu ra (Vout):

   • Đo điện áp tại chân Vout để đảm bảo rằng điện áp đầu ra ổn định theo yêu cầu (1.25V đến 40V).

3. Kiểm tra tần số chuyển mạch:

   • Đo tần số chuyển mạch tại chân RT để đảm bảo rằng IC hoạt động ở tần số mong muốn (100kHz đến 1MHz).

4. Kiểm tra dòng điện:

   • Đảm bảo dòng điện qua IC không vượt quá giới hạn tối đa (3A) và IC không bị quá nhiệt.

5. Kiểm tra tính năng bảo vệ:

   • Đảm bảo rằng IC có thể bảo vệ mạch khỏi tình trạng quá dòng và quá nhiệt trong các tình huống tải nặng.

---

9. Lưu Ý Khi Sử Dụng

• Cung cấp nguồn điện đúng: Đảm bảo điện áp đầu vào không vượt quá mức tối đa và nằm trong phạm vi yêu cầu.

• Kiểm tra tản nhiệt: IC có thể sinh ra nhiệt trong quá trình hoạt động, đặc biệt khi tải lớn. Bạn nên sử dụng tản nhiệt để tránh quá nhiệt.

• Sử dụng đúng linh kiện phụ trợ: Đảm bảo rằng các linh kiện như điện trở, tụ điện phù hợp với yêu cầu thiết kế của mạch.

Datasheet LM5576
