🔷 ⚙️ LM2941S / LM2941 IC NGUỒN TO-263

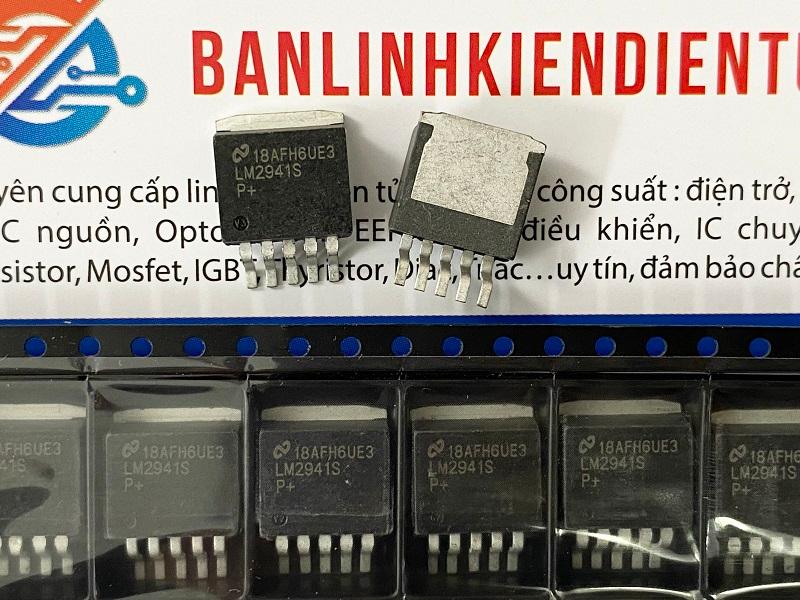

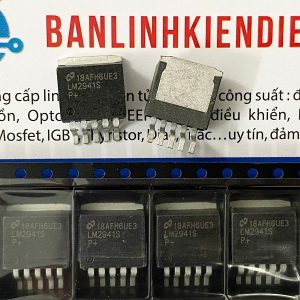

🔷 1. GIỚI THIỆU LM2941

LM2941 / LM2941S là IC ổn áp tuyến tính có khả năng cung cấp điện áp ra ổn định từ 1.25V đến 20V với dòng tối đa khoảng 1A. IC có tính năng dropout thấp (low dropout regulator – LDO), thích hợp cho các mạch yêu cầu điện áp ổn định với chênh lệch Vin – Vout nhỏ. IC đóng gói TO-263, dễ lắp ráp và tản nhiệt tốt.

---

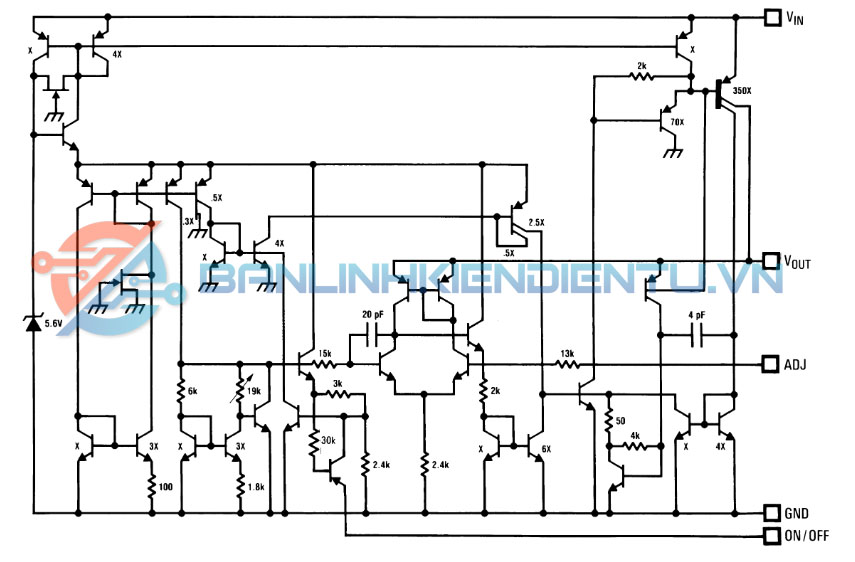

🔷 2. CẤU TẠO

IC LM2941 gồm các khối chính:

• Voltage Reference: Điện áp tham chiếu chính xác.

• Error Amplifier: So sánh điện áp ra với điện áp tham chiếu.

• Pass Transistor: Điều chỉnh dòng ra để giữ điện áp ổn định.

• Protection Circuit: Bảo vệ quá dòng và quá nhiệt.

• Ground Pin: Chân GND tham chiếu cho điều khiển chính xác.

---

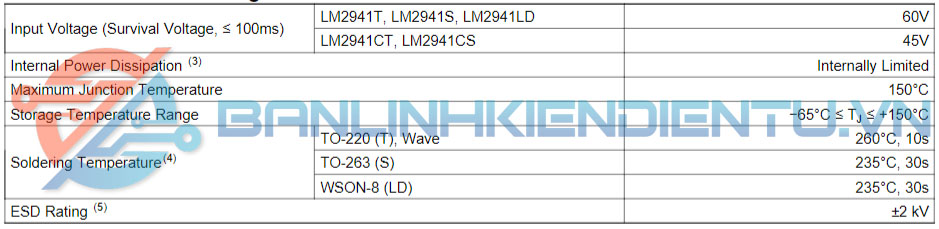

🔷 3. THÔNG SỐ KỸ THUẬT CHÍNH

• Điện áp đầu vào Vin: 3 – 26V

• Điện áp ra Vout: 1.25V – 20V (tùy phiên bản)

• Dòng ra tối đa: 1A

• Nhiệt độ hoạt động: 0°C – 125°C

• Điện áp dropout: ~0.5V – 0.7V (tùy dòng)

• Gói IC: TO-263

---

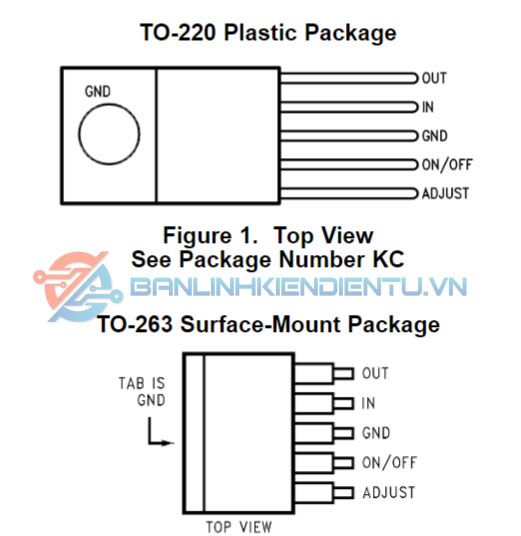

🔷 4. KIỂU CHÂN & CHỨC NĂNG CHÂN (TO-263)

---

🔷 5. CHỨC NĂNG LINH KIỆN

• Ổn áp tuyến tính LDO với dòng ra ổn định đến 1A.

• Điện áp dropout thấp giúp duy trì Vout gần Vin.

• Bảo vệ quá dòng và quá nhiệt tích hợp.

• Điều chỉnh điện áp ra cho các phiên bản ADJ.

---

🔷 6. ỨNG DỤNG

• Bộ nguồn LDO cho vi điều khiển và mạch nhúng.

• Nguồn ổn định cho các mạch analog, cảm biến, module điện tử.

• Bộ nguồn ổn áp cho thiết bị yêu cầu dropout thấp.

---

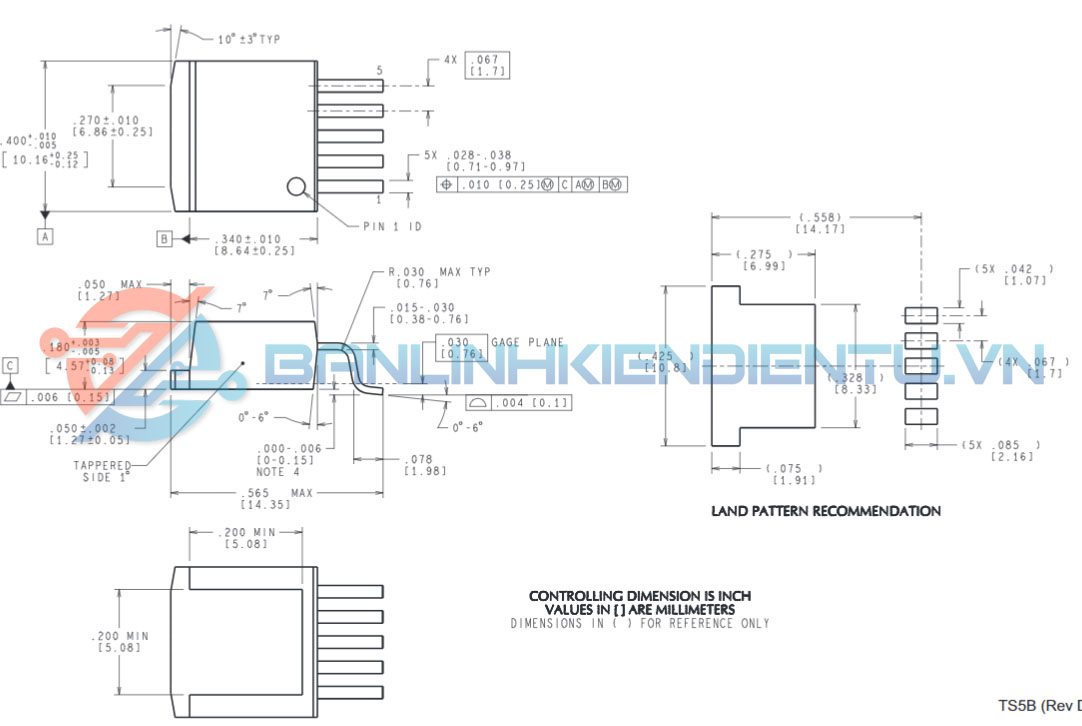

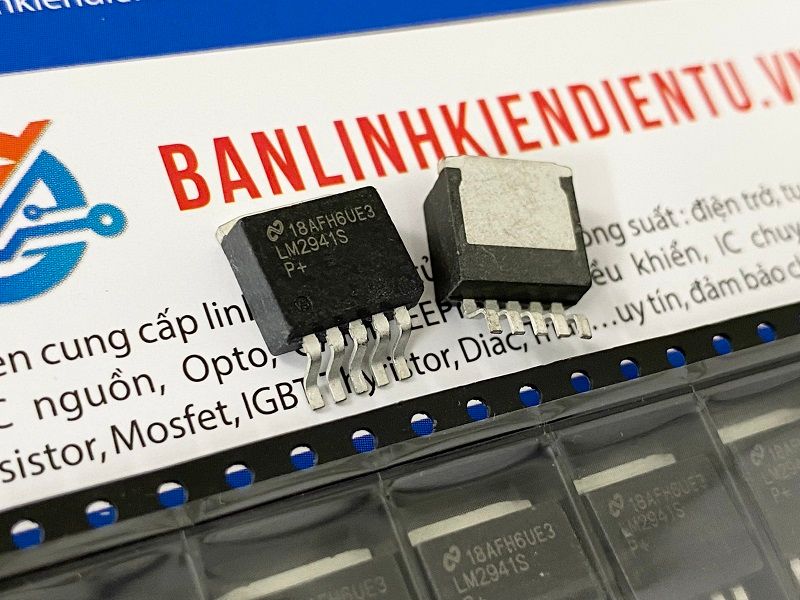

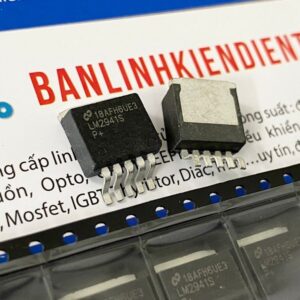

🔷 7. KÍCH THƯỚC

• Gói IC: TO-263

• Chiều dài: ~10 mm

• Chiều rộng: ~6 mm

• Chiều cao: ~4 mm (chưa kể tấm tản nhiệt)

• Khoảng cách chân: tiêu chuẩn TO-263 (~2.54 mm giữa các chân)

---

🔷 8. CÁCH ĐO ĐẠC KIỂM TRA

1. Kiểm tra Vin và GND: đảm bảo điện áp cấp đúng theo datasheet.

2. Kiểm tra Vout: đo tại chân ra, phải đúng điện áp theo datasheet hoặc theo ADJ.

3. Kiểm tra dòng ra: không vượt quá 1A.

4. Kiểm tra bảo vệ quá dòng / quá nhiệt: quan sát IC khi tải cao.

5. Kiểm tra dropout voltage: Vin – Vout ≥ 0.5V để đảm bảo ổn định.
