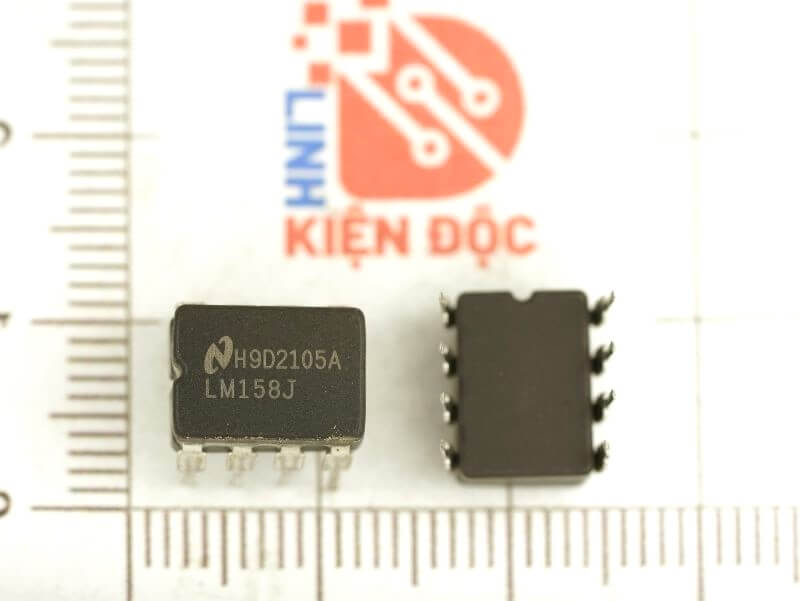

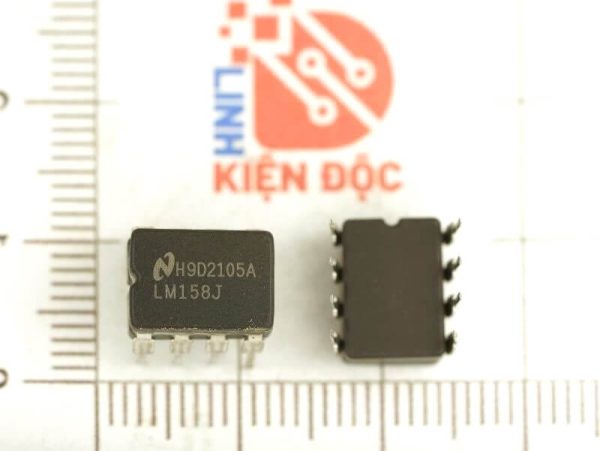

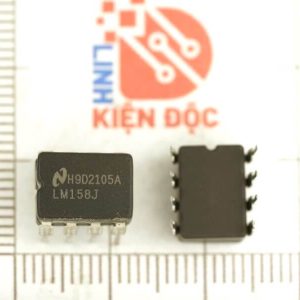

LM158J, LM158JG, LM158 DIP-8

60.000₫

Mã sản phẩm : LM158J

Loại linh kiện: IC nguồn

Kiểu chân:DIP-8

Hình thức : Mới

Tình trạng : Còn hàng

Vị trí: T1-66

Hỗ trợ trực tuyến
Kinh doanh : 0973549046
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ

🔷 ⚙️ LM158J, LM158JG, LM158 IC KHUẾCH ĐẠI THUẬT TOÁN (OP-AMP) DIP-8

🔷 1. GIỚI THIỆU (LM158J, LM158JG, LM158)

IC LM158 là bộ khuếch đại thuật toán kép (Dual Operational Amplifier) được thiết kế để hoạt động ổn định trong dải nhiệt độ rộng và có thể sử dụng cho nhiều ứng dụng khuếch đại tín hiệu tương tự.

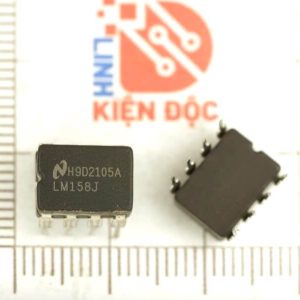

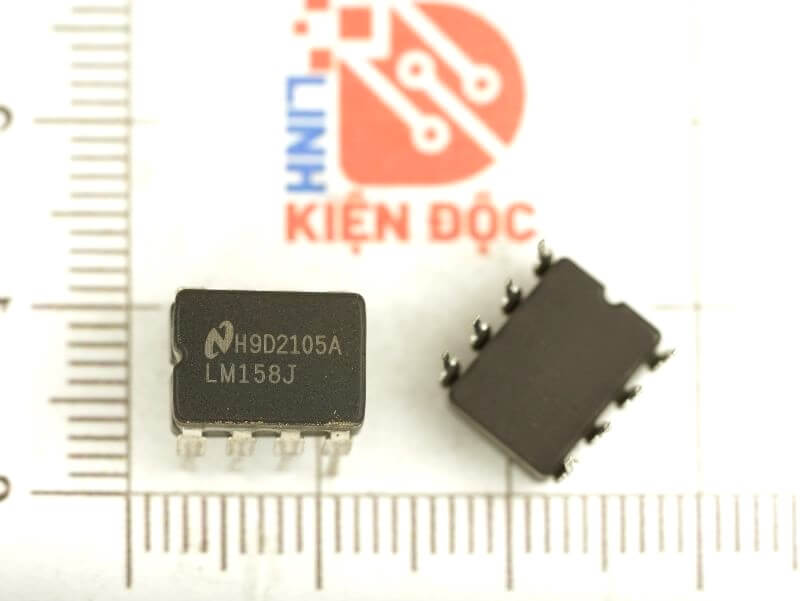

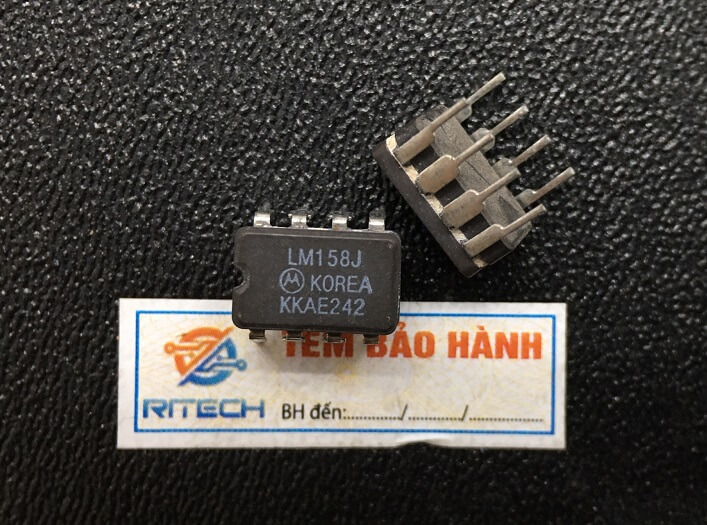

LM158J 1
Dòng LM158 có hai bộ khuếch đại độc lập được tích hợp trong cùng một vỏ DIP-8, hoạt động tốt với nguồn đơn hoặc nguồn đối xứng.

🔷 2. CẤU TẠO

Gồm 2 bộ khuếch đại thuật toán độc lập.
Thiết kế công nghệ bán dẫn silicon tích hợp.
Có khả năng làm việc với nguồn đơn (Single Supply) hoặc nguồn đôi (Dual Supply).
Độ lợi điện áp cao và độ lệch điện áp thấp.

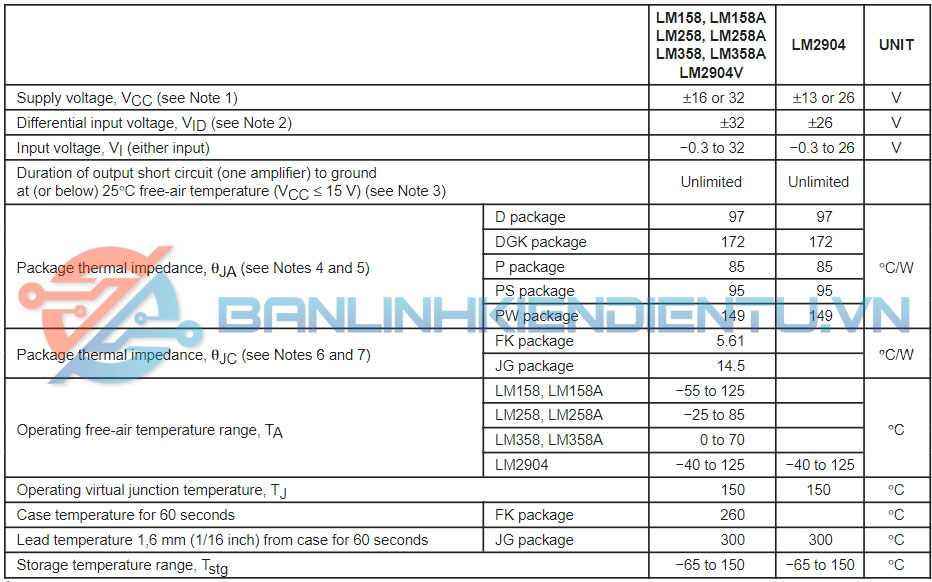

🔷 3. THÔNG SỐ KỸ THUẬT

Thông số	Giá trị
Điện áp hoạt động	3V → 32V (nguồn đơn) / ±1.5V → ±16V (nguồn đôi)
Dòng tiêu thụ mỗi khuếch đại	Khoảng 500 µA
Điện áp đầu vào lệch (Input Offset Voltage)	2 mV (typ)
Dòng đầu ra	±20 mA
Dải tần khuếch đại (Gain Bandwidth)	1 MHz
Tốc độ thay đổi điện áp (Slew Rate)	0.3 V/µs

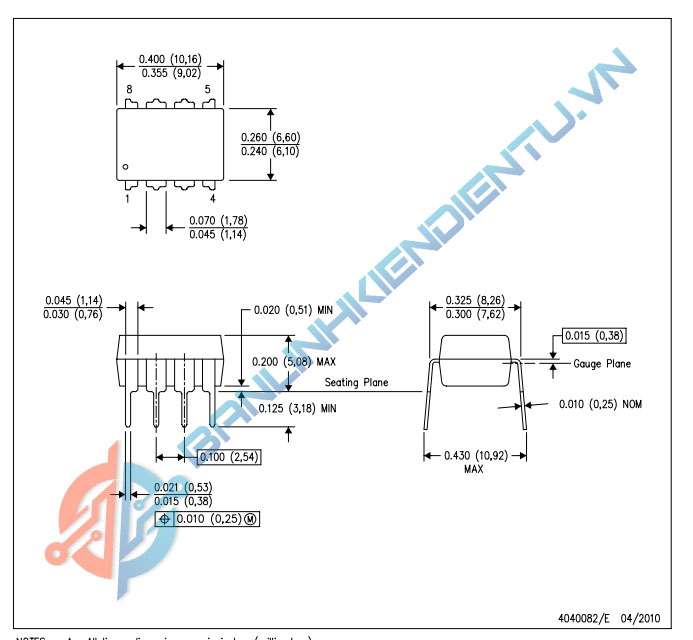

Dạng vỏ	DIP-8, SOIC-8, TO-99
Nhiệt độ hoạt động	-55°C → +125°C

🔷 4. KIỂU CHÂN & CHỨC NĂNG CHÂN (DIP-8)

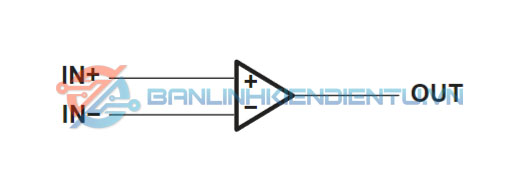

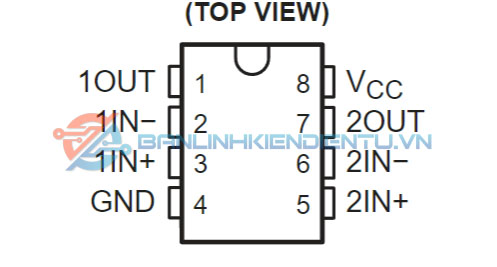

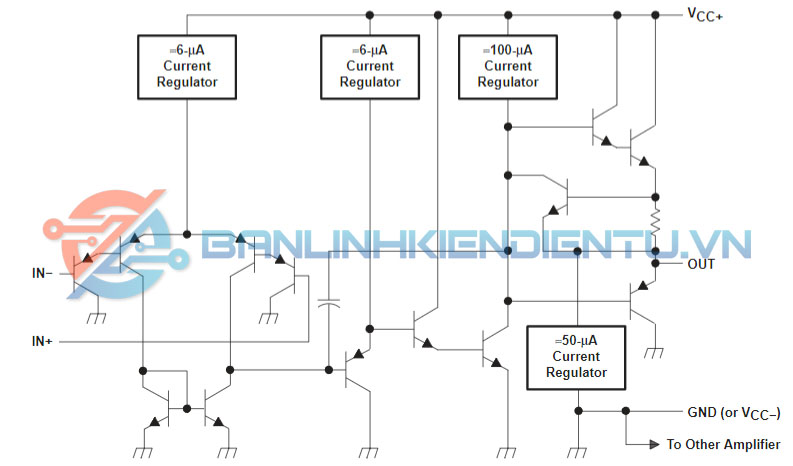

so do chan LM158 so do cau tao LM158 so do tuong duong LM158

Chân	Ký hiệu	Chức năng
1	OUT A	Ngõ ra khuếch đại A
2	IN- A	Ngõ vào đảo (inverting) của A
3	IN+ A	Ngõ vào không đảo (non-inverting) của A
4	V- (GND)	Nguồn âm hoặc GND
5	IN+ B	Ngõ vào không đảo (non-inverting) của B
6	IN- B	Ngõ vào đảo (inverting) của B
7	OUT B	Ngõ ra khuếch đại B
8	V+	Nguồn dương (VCC+)
