Giới thiệu
- KA7552 / KA7553 là IC điều khiển công suất chuyển đổi cho dải tần hoạt động rộng. Các mạch bên trong bao gồm xung bằng cách giới hạn dòng xung, bảo vệ, bật / tắt điều khiển bằng bộ kích hoạt bên ngoài, dòng chờ thấp, khởi động mềm và đầu ra totempole dòng cao để điều khiển POWER MOSFET. Nhiệm vụ tối đa của KA7552 là 70% và KA7553 là 46%. Khi chế độ làm việc tối đa, điện áp ngưỡng đầu vào của pin2 và pin8 không giống nhau ở KA7552 và KA7553
Đặc trung và thông số kỹ thuật
- Mạch truyền động tích hợp cho nguồn kết nối trực tiếp MOSFET (lO = ± 1.5A)
- Dải tần hoạt động rộng (5kHz ~ 600kHz)
- Tạo xung giới hạn quá dòng
- Bảo vệ quá tải
- Điều khiển bật / tắt bằng kích hoạt bên ngoài
- UVLO bên trong
- Dòng điện chờ thấp (điển hình 90uA)
- Mạch khởi động mềm
Cấu trúc bên trong

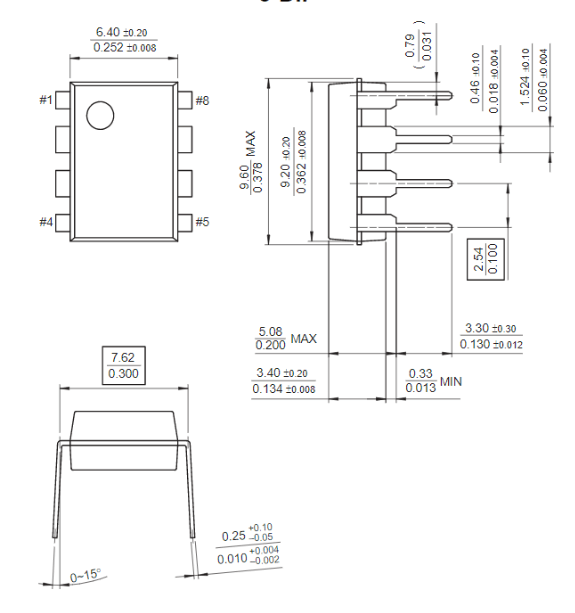

Kích thước IC
