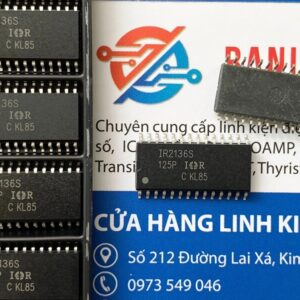

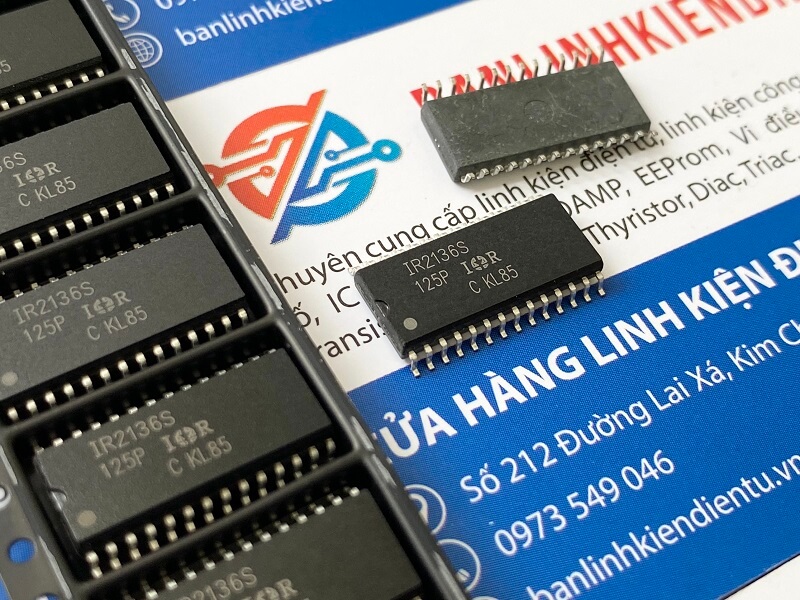

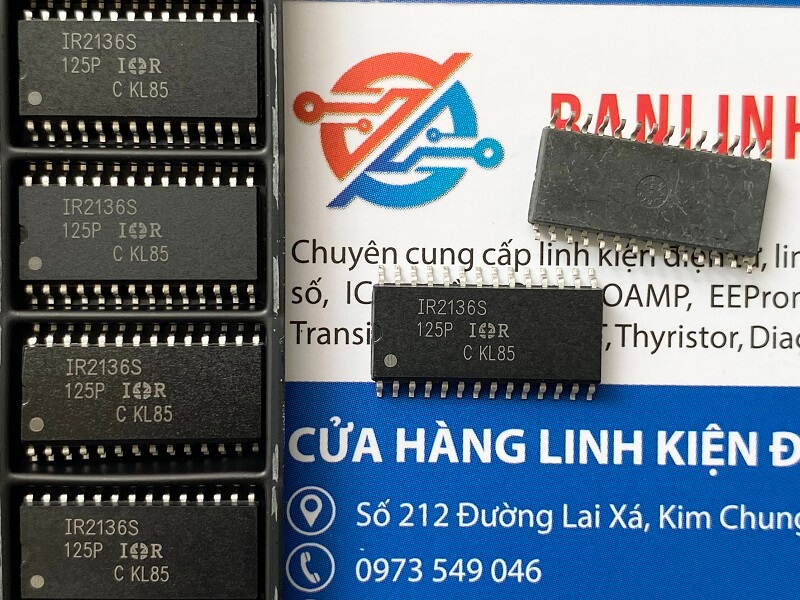

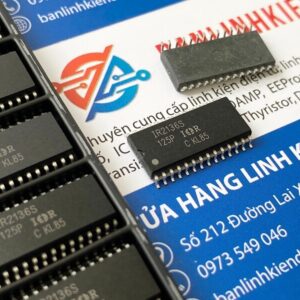

IR2136S IC Driver SOP-28

30.000₫

Đã bán: 54

Mã sản phẩm: IR2136S

Loại linh kiện: IC

Kiểu chân: SOP-28

Hình thức: Mới

Tình trạng: Còn hàng

Hỗ trợ trực tuyến
Kinh doanh : 0973549046
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ

Ritech.vn là đơn vị chuyên cung cấp IC IR2136S với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

Giới thiệu IR2136S

IR2136/IR21362/IR21363/IR21365/IR21366/IR21367/IR21368(J&S) là MOSFET điện áp cao, tốc độ cao và trình điều khiển IGBT với ba kênh đầu ra tham chiếu phía cao và thấp độc lập cho các ứng dụng 3 pha. Công nghệ HVIC độc quyền cho phép xây dựng nguyên khối chắc chắn. Đầu vào logic tương thích với CMOS hoặc đầu ra LSTTL, giảm xuống mức logic 3,3V. Hàm ngắt dòng điện kết thúc tất cả sáu đầu ra có thể được suy ra từ một điện trở cảm nhận dòng điện bên ngoài. Chức năng kích hoạt có sẵn để chấm dứt đồng thời tất cả sáu đầu ra. MỘT tín hiệu LỖI thoát nước mở được cung cấp để chỉ ra rằng đã xảy ra tình trạng tắt quá dòng hoặc thiếu điện áp. Các điều kiện lỗi quá dòng sẽ được xóa tự động sau khi có độ trễ được lập trình bên ngoài thông qua mạng RC được kết nối với đầu vào RCIN. Trình điều khiển đầu ra có giai đoạn đệm dòng xung cao được thiết kế để giảm thiểu dẫn truyền chéo của trình điều khiển. Độ trễ truyền sóng được kết hợp để đơn giản hóa việc sử dụng trong các ứng dụng tần số cao. Các kênh nổi có thể được sử dụng để điều khiển MOSFET công suất kênh N hoặc IGBT ở cấu hình phía cao hoạt động lên đến 600 volt.

Đặc trưng IR2136S

Kênh nổi được thiết kế để vận hành bootstrap Hoạt động hoàn toàn ở mức +600V Chịu được điện áp âm quá độ – miễn dịch dV/dt
Phạm vi cung cấp ổ đĩa cổng từ 10 đến 20V (IR2136/IR21368), 11,5 đến 20V (IR21362) hoặc 12 đến 20V (IR21363/IR21365/ IR21366/IR21367)
Khóa điện áp thấp cho tất cả các kênh
Tắt máy quá dòng sẽ tắt cả sáu trình điều khiển
3 lái nửa cầu độc lập
Độ trễ truyền phù hợp cho tất cả các kênh
Logic chống dẫn truyền chéo
Đầu ra phía dưới lệch pha với đầu vào. Phía cao đầu ra lệch pha (IR2136/IR21363/IR21365/ IR21366/IR21367/IR21368) hoặc cùng pha (IR21362) với đầu vào.
Tương thích logic 3,3V
Trình điều khiển cổng di/dt thấp hơn cho khả năng chống ồn tốt hơn
Có thể lập trình bên ngoài sự chậm trễ cho lỗi tự động thông thoáng
