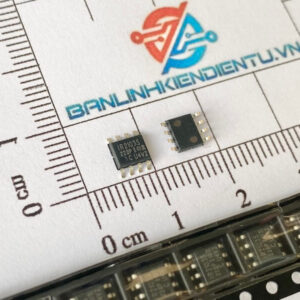

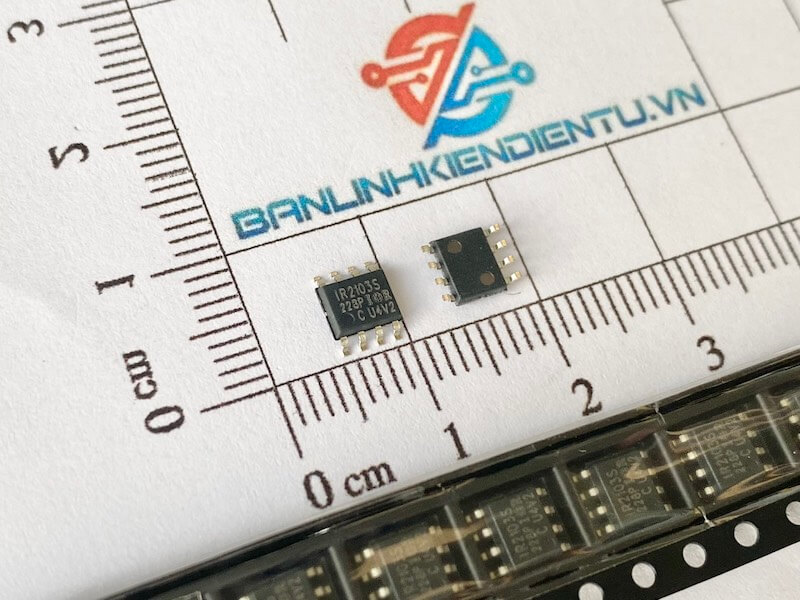

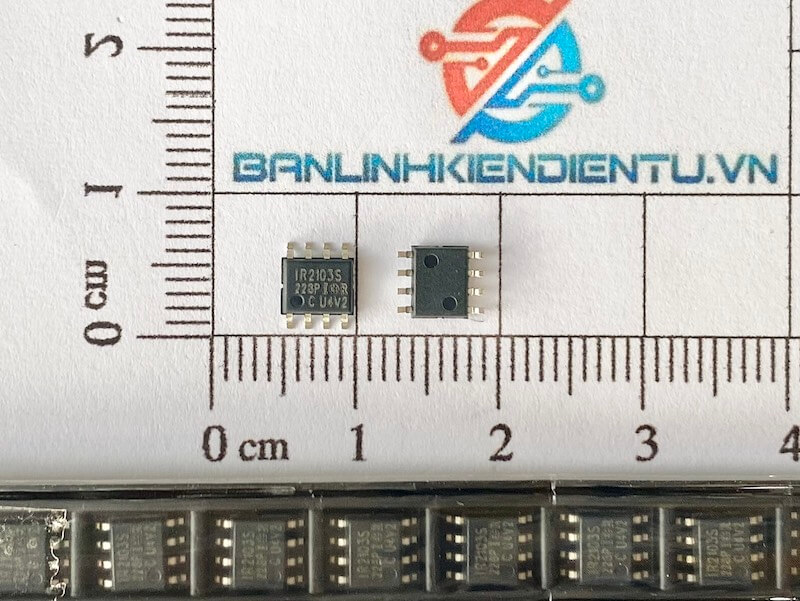

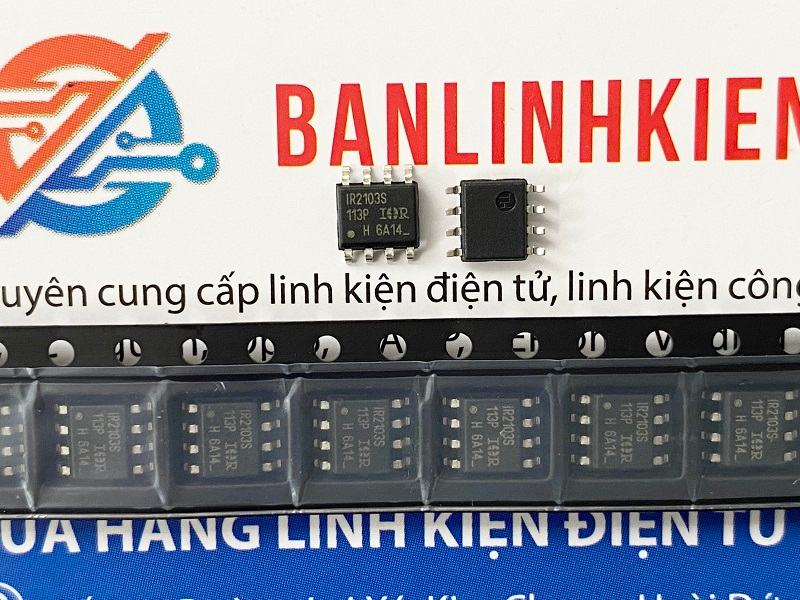

IR2103S, IR2103 High And Low Driver SOP-8

16.000₫

Đã bán: 8

Mã sản phẩm: IR2103S

Hãng sản xuất: Infineon

Hình thức: Mới

Kiểu chân: SOP-8

Tình trạng: Còn hàng

Hỗ trợ trực tuyến
Kinh doanh : 0973549046
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ

🔎 1. Miêu tả sản phẩm IC IR2103S

IR2103S là một IC driver MOSFET/IGBT kép (high-side và low-side driver) do Infineon (trước đây là International Rectifier) sản xuất.

Dùng để điều khiển 2 MOSFET kênh N dạng half-bridge.
Đóng gói SOP-8 nhỏ gọn.
Có khả năng cách ly mức tín hiệu, dùng bootstrap diode để lái MOSFET high-side.

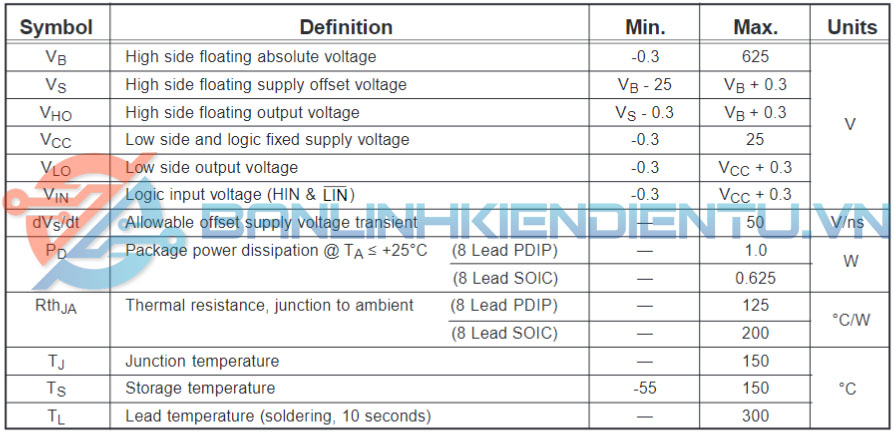

🔎 2. Thông số kỹ thuật của IC IR2103S

Điện áp cung cấp logic (VCC): 10V → 20V.
Điện áp bootstrap (VB): lên tới 600V (so với COM).
Dòng ngõ ra (Source/Sink): 210 mA / 370 mA.
Thời gian trễ (propagation delay): ~120 ns.
Tín hiệu điều khiển: logic TTL/CMOS (tương thích 3.3V và 5V).
Nhiệt độ hoạt động: –40°C → +125°C.
Đóng gói: SOP-8.

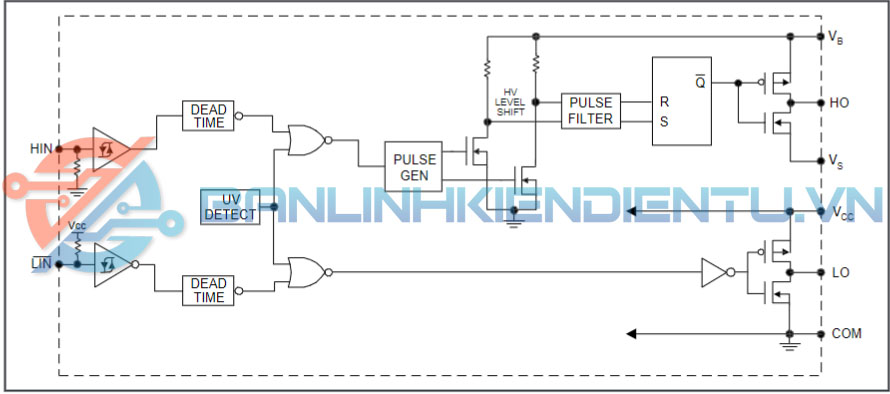

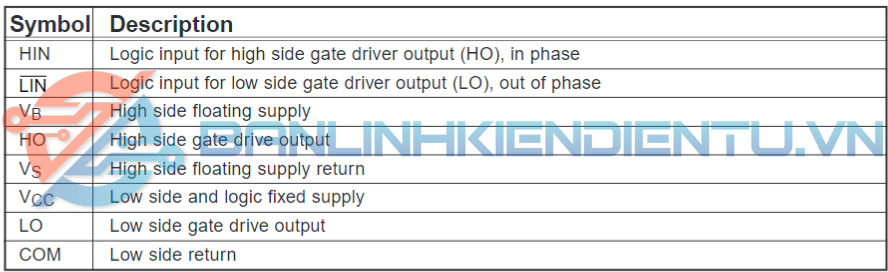

🔎 3. Cấu tạo bên trong IC IR2103S

Bên trong IR2103S có:

Khối logic điều khiển: nhận tín hiệu từ MCU/PWM controller.
Mạch bootstrap: dùng diode và tụ để cấp nguồn cho high-side driver.
Driver high-side: điều khiển MOSFET kênh N phía trên (HO).
Driver low-side: điều khiển MOSFET kênh N phía dưới (LO).
Bảo vệ nội bộ: chống chập nguồn, chống nhiễu xuyên.

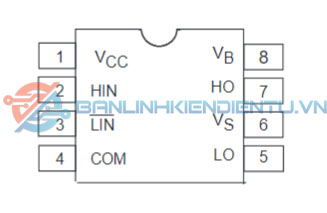

🔎 4. Kích thước IC IR2103S

Chiều dài: ~4.9 mm
Chiều rộng: ~3.9 mm
Độ cao: ~1.5 mm
Pitch (khoảng cách chân): 1.27 mm

🔎 5. Chức năng của IC IR2103S

Điều khiển cầu nửa (half-bridge) với 2 MOSFET N-channel.
Cách ly và chuyển đổi mức tín hiệu logic thấp (MCU) sang mức cao để lái MOSFET công suất.
Cung cấp tốc độ đóng/cắt nhanh, giảm tổn hao chuyển mạch.

🔎 6. Ứng dụng của IC IR2103S

Biến tần, nghịch lưu.
Bộ nguồn xung SMPS, DC-DC converter.
Điều khiển động cơ 1 pha, 3 pha.
UPS, nguồn năng lượng tái tạo.
Các mạch công suất cao dùng MOSFET/IGBT.

🔎 7. Cách kiểm tra IC IR2103S

a. Ngoài mạch (dùng đồng hồ số)

Đo giữa VCC – COM → không chập.
Đo giữa VB – VS → không chập.
Đo giữa HO/LO – COM → trở kháng cao (khi không cấp nguồn).
👉 Nếu có hiện tượng chập → IC hỏng.

b. Trong mạch (thực nghiệm)

Cấp nguồn VCC = 12V, GND nối COM.
Dùng PWM (từ MCU) đưa vào IN, kiểm soát chân SD (shutdown).
Nối bootstrap (VB, VS, HO) đúng sơ đồ.
Quan sát bằng oscilloscope:
- LO xuất ra xung vuông theo tín hiệu IN.
- HO xuất xung vuông đồng bộ, nhưng mức điện áp cao hơn (theo nguồn high-side).
  👉 Nếu đầu ra không theo tín hiệu vào → IC lỗi.
