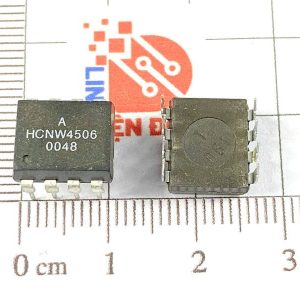

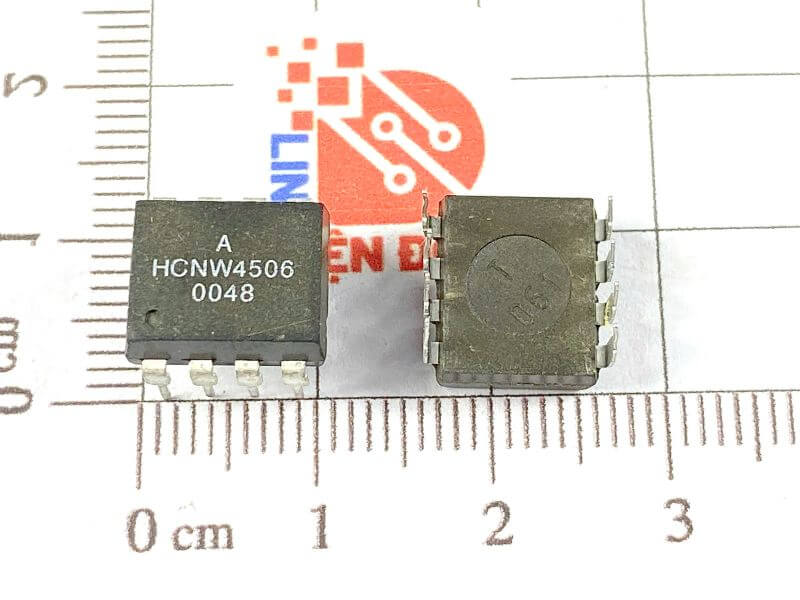

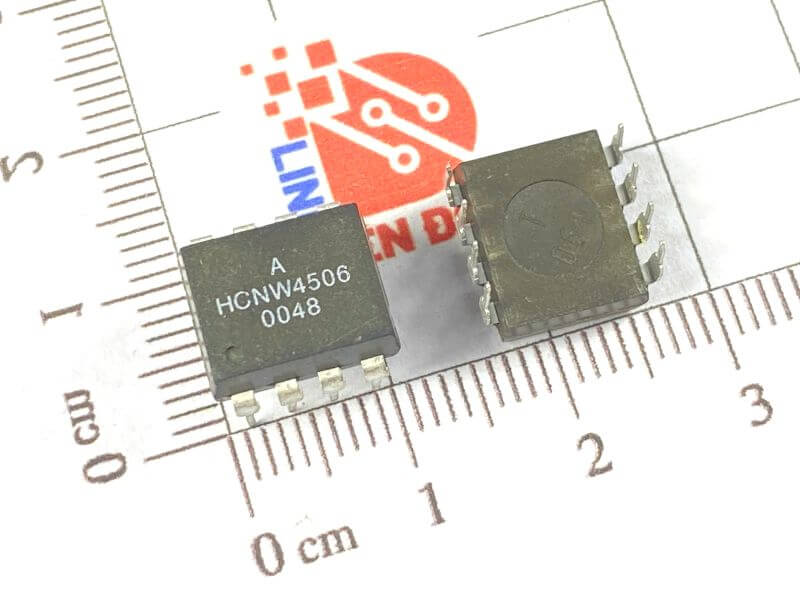

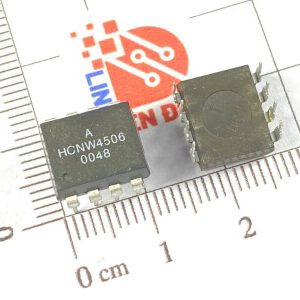

HCNW4506 IC Nguồn DIP-8
19.500₫
Kinh doanh : 0333595662
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.
🔷 ⚙️ HCNW4506 OPTO DIP-8
🔷 1. GIỚI THIỆU HCNW4506
HCNW4506 là opto-isolator (opto-coupler) dạng DIP-8, sử dụng LED hồng ngoại và phototransistor Darlington để cách ly điện áp cao giữa mạch điều khiển và mạch tải. IC thích hợp cho các ứng dụng chuyển đổi logic, điều khiển từ xa, truyền tín hiệu số giữa các mạch với điện áp khác nhau.
🔷 2. CẤU TẠO

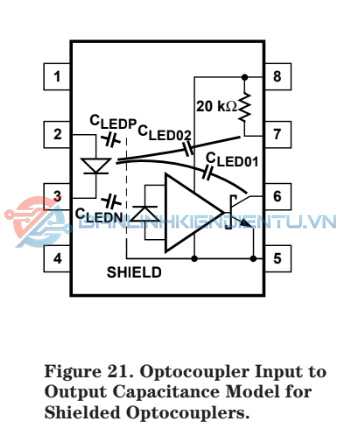

IC HCNW4506 gồm:
-
LED điều khiển (Input side): phát sáng khi có tín hiệu vào.
-
Phototransistor Darlington (Output side): nhận ánh sáng từ LED và khuếch đại dòng ra.
-

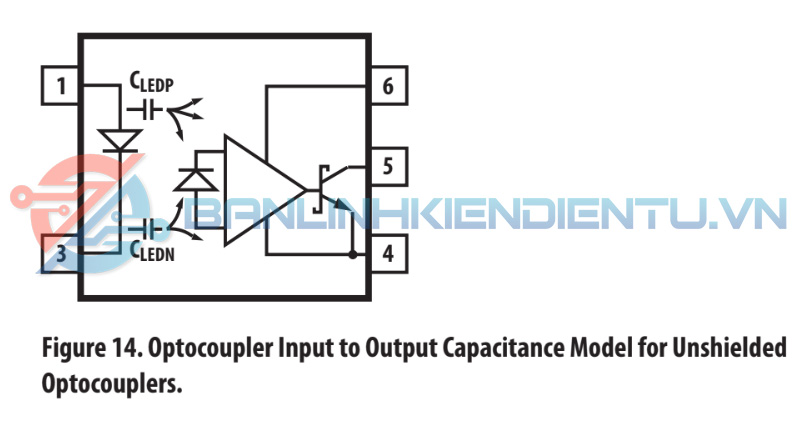

Chân cách ly: đảm bảo điện áp giữa đầu vào và đầu ra có thể chịu được đến 3750Vrms (tùy datasheet).

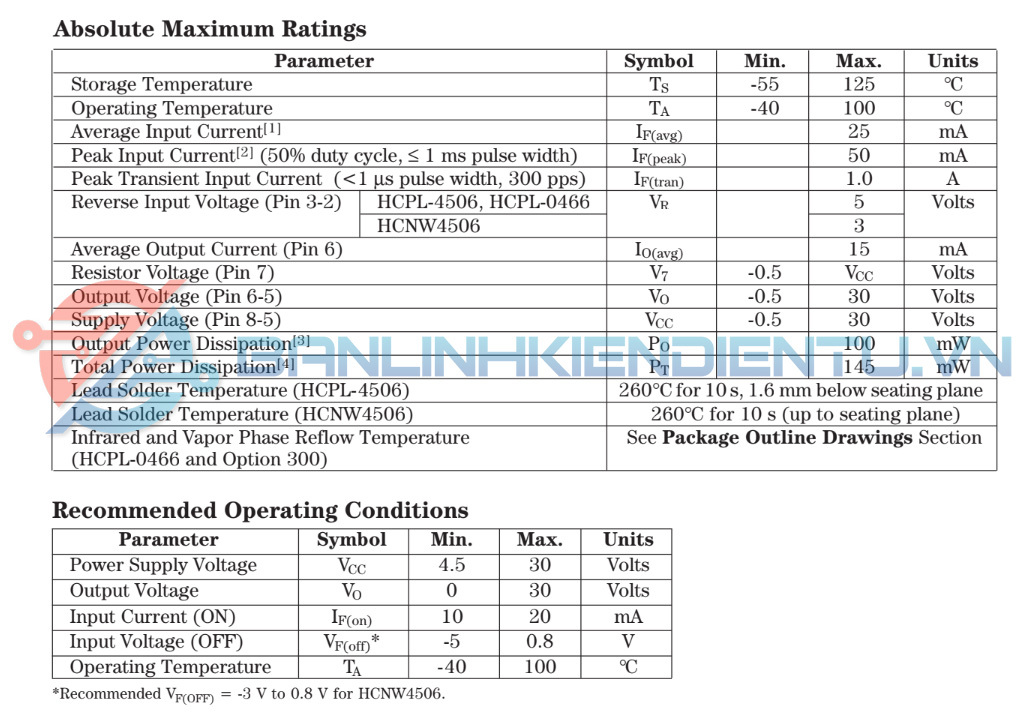

🔷 3. THÔNG SỐ KỸ THUẬT CHÍNH
-
Điện áp cách ly: 3750Vrms
-
Dòng LED tối đa: 60 mA
-
Dòng Collector tối đa: 50 mA
-
Điện áp Collector-Emitter: 30V
-
Gói IC: DIP-8
-
Tốc độ chuyển mạch: 25 µs (typical)

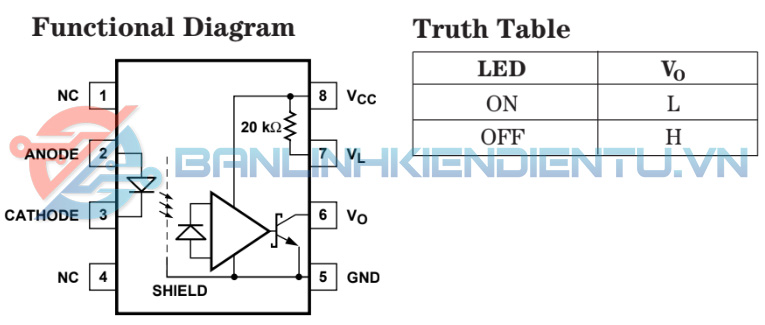

🔷 4. KIỂU CHÂN & CHỨC NĂNG CHÂN (DIP-8)
| Chân | Tên | Chức năng |
|---|---|---|
| 2 | Anode (LED+) | Cực dương LED |
| 3 | Cathode (LED−) | Cực âm LED |
| 1 | NC | Không kết nối |
| 4 | NC | Không kết nối |
| 5 | Emitter (Transistor) | Cực Emitter phototransistor Darlington |
| 6 | Collector (Transistor) | Cực Collector phototransistor Darlington |
| 7 | NC | Không kết nối |
| 8 | NC | Không kết nối |
🔷 5. CHỨC NĂNG LINH KIỆN
-
Cách ly điện áp cao giữa mạch điều khiển và mạch tải.
-
Chuyển đổi tín hiệu số từ đầu vào LED sang tín hiệu transistor ở đầu ra.
-
Khuếch đại dòng nhờ phototransistor Darlington tích hợp.
🔷 6. ỨNG DỤNG
-

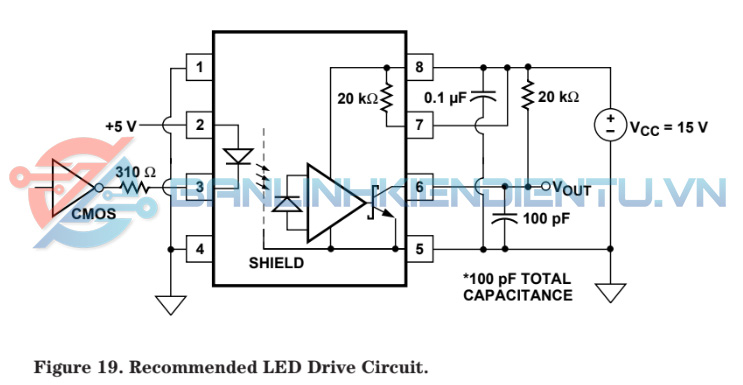

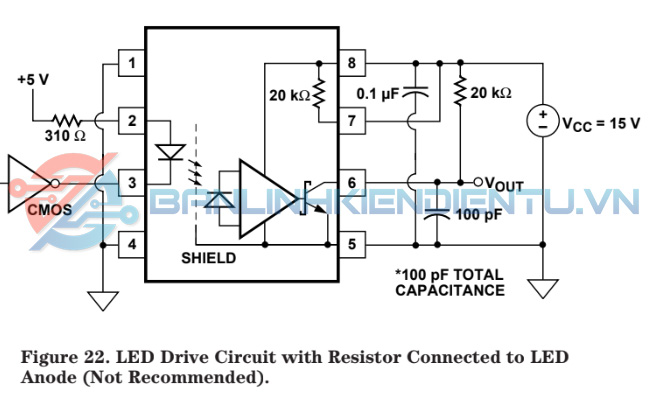

Bộ cách ly tín hiệu giữa mạch vi điều khiển và mạch công suất.
-
Chuyển đổi logic và interface TTL sang các mức điện áp cao hơn.
-
Điều khiển relay, triac, hoặc opto-triac trong các mạch AC.

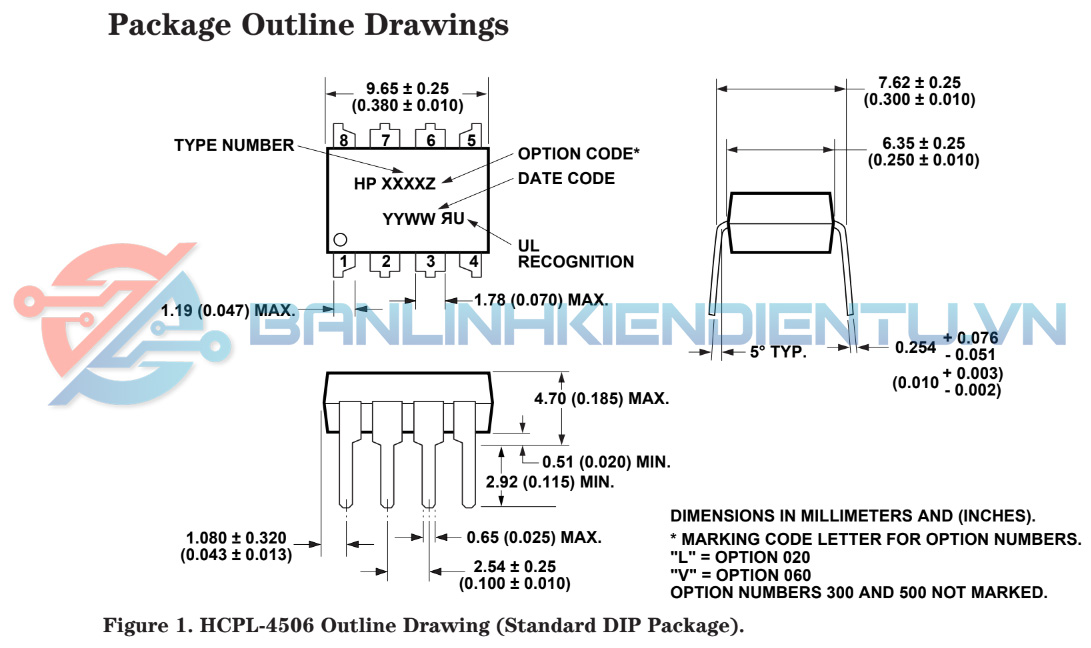

🔷 7. KÍCH THƯỚC
-
Gói IC: DIP-8
-
Chiều dài: ~9.8 mm
-
Chiều rộng: ~6.35 mm
-
Chiều cao: ~4.5 mm
-
Khoảng cách chân: 2.54 mm (tiêu chuẩn DIP-8)

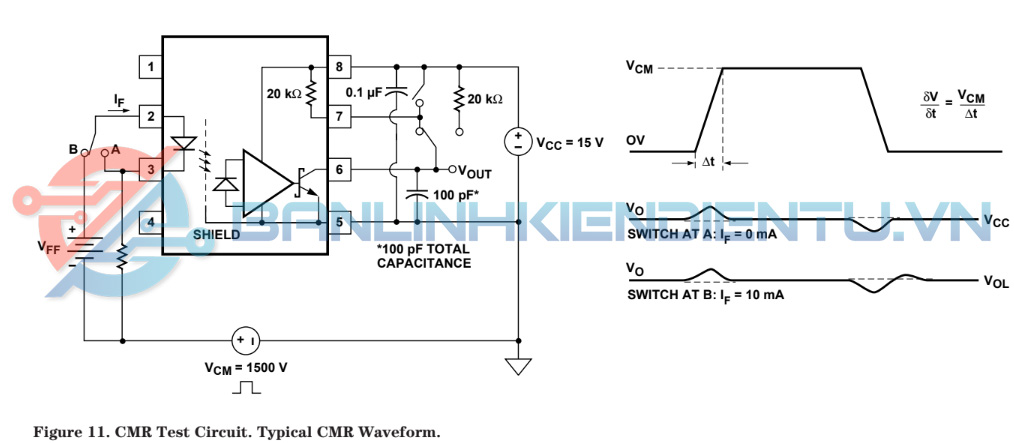

🔷 8. CÁCH ĐO ĐẠC KIỂM TRA
-
Kiểm tra LED input: dùng đồng hồ đo diode, chân anode – cathode sẽ dẫn điện theo chiều thuận.
-
Kiểm tra Collector-Emitter: khi LED sáng, transistor dẫn dòng; khi LED tắt, transistor hở.
-
Kiểm tra cách ly: đảm bảo không có dẫn điện trực tiếp giữa đầu vào và đầu ra.
-

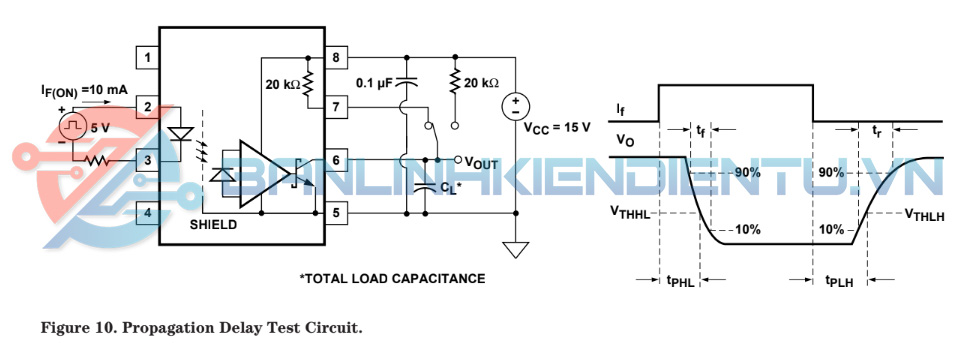

Kiểm tra tốc độ chuyển mạch: dùng oscilloscope đo thời gian bật/tắt theo datasheet.
Datasheet Opto HCNW4506
