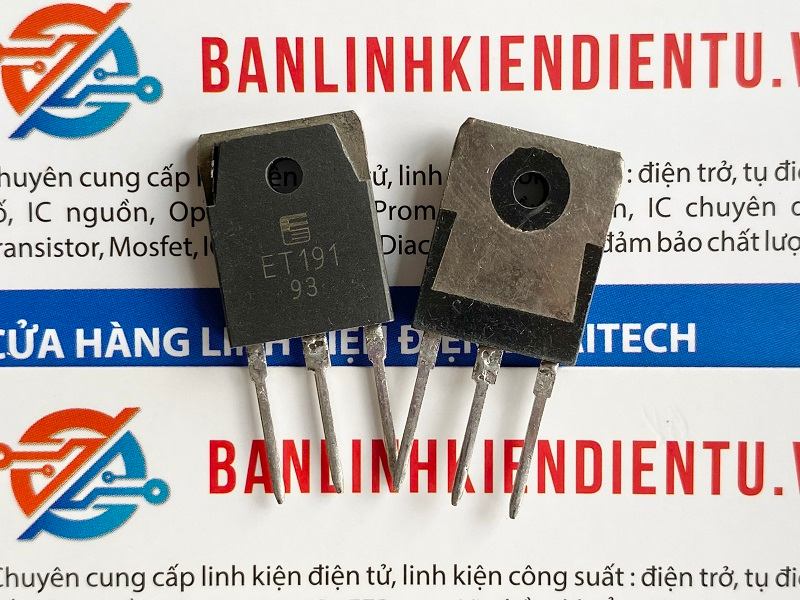

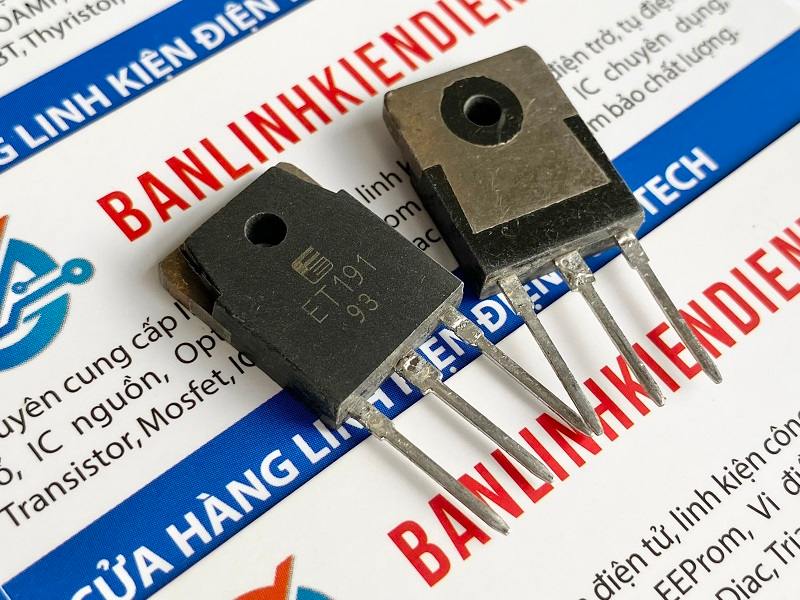

ET191, ET 191 Transistor NPN 12A/600V TO-3P Tháo Máy

12.000₫

Đã bán: 4

Mã sản phẩm : ET191

Loại linh kiện: Transistor

Kiểu chân: TO-3P

Điện áp: 600V

Dòng điện: 12A

Hình thức : Tháo máy

Tình trạng : Còn hàng

Hỗ trợ trực tuyến
Kinh doanh : 0973549046
Kĩ thuật viên : 0979578581
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ

📘 Giới thiệu về ET191

ET191 là một transistor NPN công suất cao thuộc dòng bipolar junction transistor (BJT), được thiết kế để hoạt động ở dòng điện lớn và điện áp cao. Với khả năng chịu dòng lên đến 12A và điện áp cực đại 600V, ET191 thường được sử dụng trong các mạch chuyển mạch, khuếch đại công suất và điều khiển động cơ.

🧱 Cấu tạo của Transistor ET191

Loại transistor: NPN
Chất liệu bán dẫn: Silicon (Si)

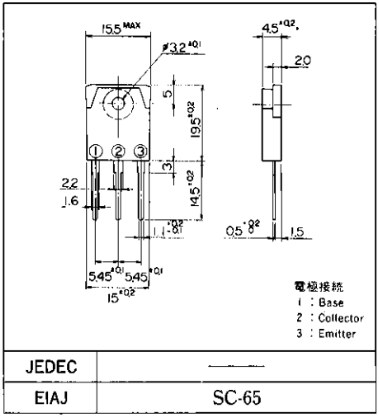

Gói linh kiện: TO-3P, chân rời
Chân kết nối:
- Chân 1 (Base): Cực điều khiển
- Chân 2 (Collector): Cực thu
- Chân 3 (Emitter): Cực phát

⚙️ Thông số kỹ thuật của Transistor ET191

Thông số kỹ thuật	Giá trị
Dòng thu cực đại (Ic max)	12A
Điện áp cực thu-cực phát (Vceo)	600V
Điện áp cực phát-cực điều khiển (Vebo)	5V
Công suất tản nhiệt tối đa (Pc)	100W
Nhiệt độ hoạt động tối đa (Tj)	150°C
Hệ số khuếch đại dòng (hFE)	≥100
Loại phân cực	NPN
Chất liệu bán dẫn	Silicon
Gói linh kiện	TO-3P

🔌 Chức năng của Transistor ET191

Khuếch đại tín hiệu: Tăng cường tín hiệu yếu từ các cảm biến hoặc mạch điều khiển.
Chuyển mạch công suất cao: Điều khiển thiết bị tải lớn như động cơ, đèn chiếu sáng công suất cao.
Điều khiển động cơ: Sử dụng trong các mạch điều khiển động cơ DC hoặc AC.
Ứng dụng trong mạch ổn áp: Duy trì điện áp ổn định cho các linh kiện khác trong hệ thống.

🛠 Ứng dụng của Transistor ET191

Mạch khuếch đại công suất: Tăng cường tín hiệu âm thanh hoặc tín hiệu điều khiển.
Mạch chuyển mạch công suất cao: Điều khiển bật/tắt thiết bị tải lớn.
Điều khiển động cơ: Sử dụng trong các ứng dụng như quạt, bơm, hoặc các hệ thống tự động hóa.
Nguồn cấp điện áp cao: Cung cấp điện áp ổn định cho các linh kiện yêu cầu công suất lớn.

🔍 Cách kiểm tra Transistor ET191

Kiểm tra điện áp cực thu-cực phát (Vceo):
- Sử dụng đồng hồ vạn năng để đo điện áp giữa chân Collector và Emitter khi transistor không dẫn điện.
- Giá trị đo được phải thấp hơn điện áp cực đại cho phép (600V).
Kiểm tra dòng thu cực đại (Ic max):
- Áp dụng dòng điện vào chân Base và đo dòng điện qua chân Collector.
- Đảm bảo dòng điện không vượt quá 12A.
Kiểm tra điện áp cực phát-cực điều khiển (Vebo):
- Đo điện áp giữa chân Emitter và Base khi transistor không dẫn điện.
- Giá trị đo được phải thấp hơn 5V.
Kiểm tra công suất tản nhiệt (Pc):
- Đảm bảo transistor không quá nóng khi hoạt động ở công suất tối đa.
- Sử dụng tản nhiệt phù hợp để duy trì nhiệt độ hoạt động an toàn.
