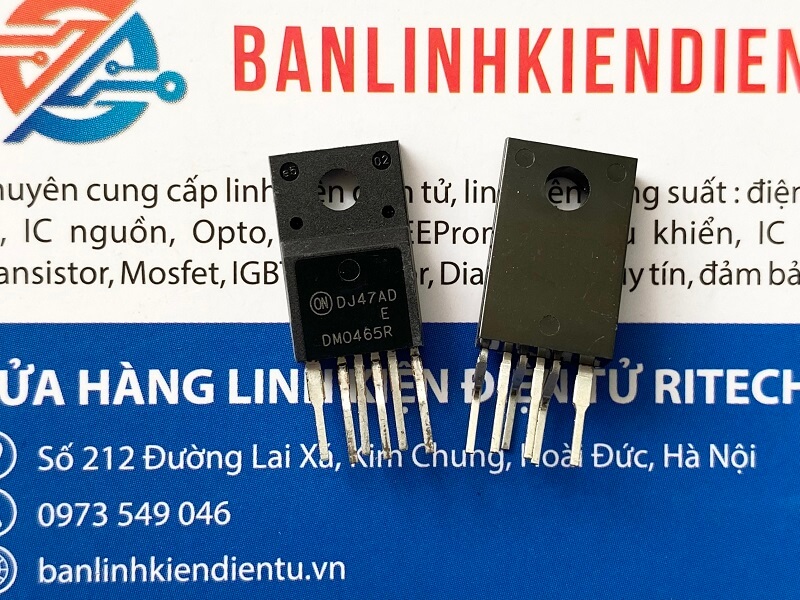

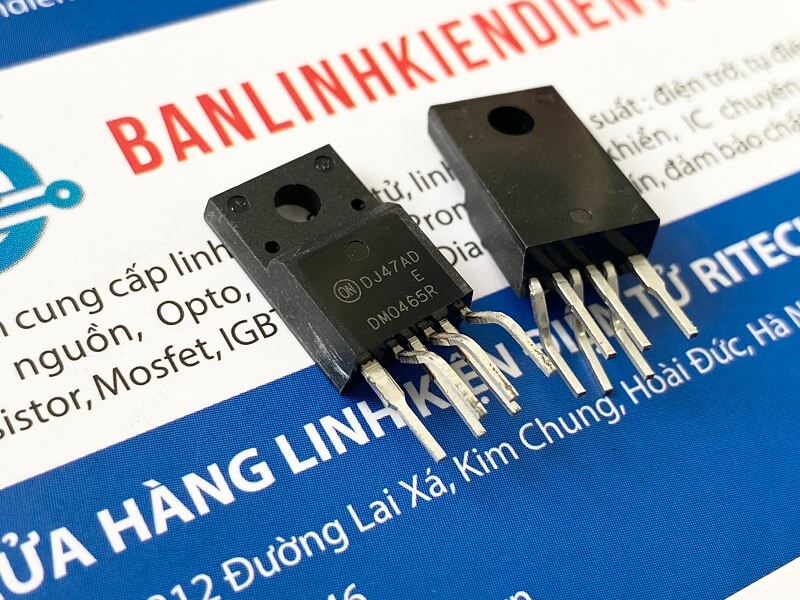

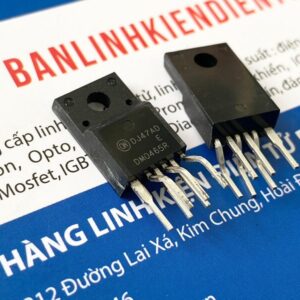

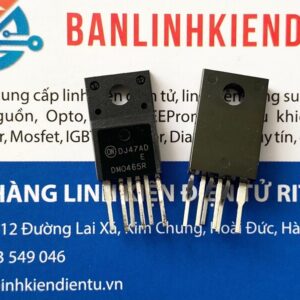

DM0465R IC Nguồn TO220-6

🔷 1. GIỚI THIỆU DM0465R

IC DM0465R là mạch tích hợp điều khiển nguồn xung (Switching Power Supply IC) có tích hợp sẵn MOSFET công suất bên trong, giúp giảm thiểu linh kiện ngoại vi, nâng cao hiệu suất và độ ổn định.

DM0465R thường được sử dụng trong các bộ nguồn Adapter, TV, DVD, và các thiết bị điện tử dân dụng công suất nhỏ đến trung bình.

---

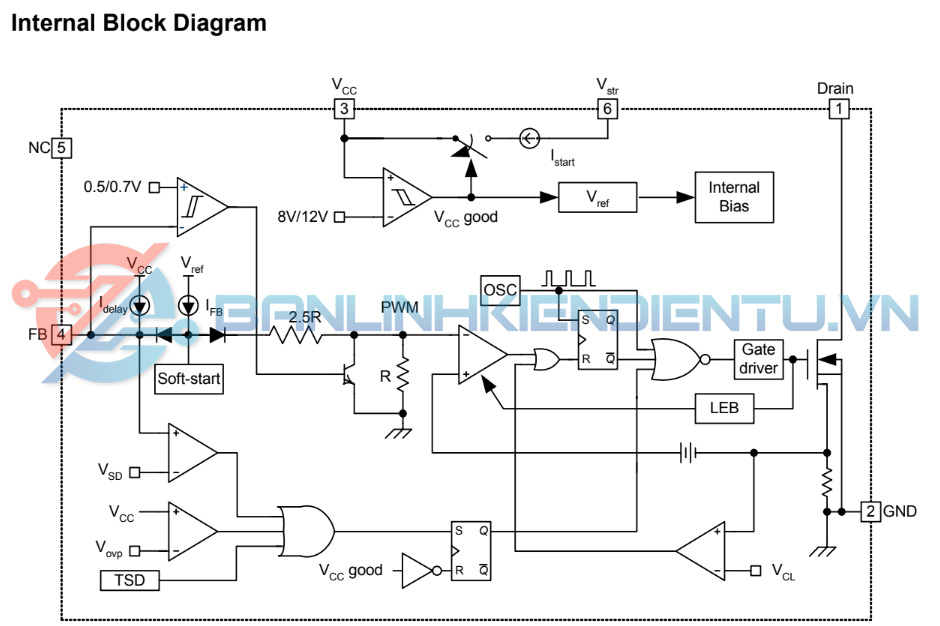

🔷 2. CẤU TẠO

Bên trong IC gồm:

• Mạch dao động (Oscillator)

• Mạch khởi động mềm (Soft Start)

• Mạch bảo vệ quá áp/quá dòng (OVP, OCP)

• Mạch điều khiển xung PWM

• MOSFET công suất tích hợp (650V)

---

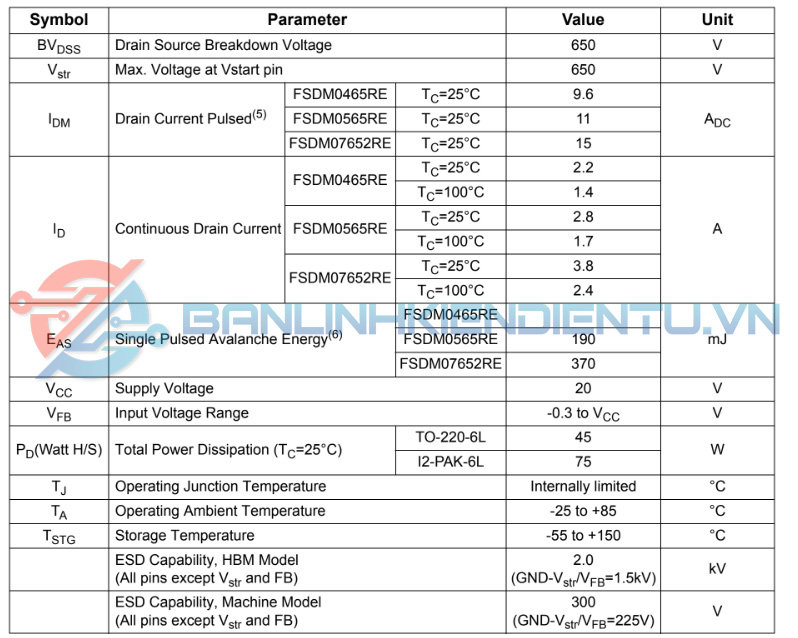

🔷 3. THÔNG SỐ KỸ THUẬT

---

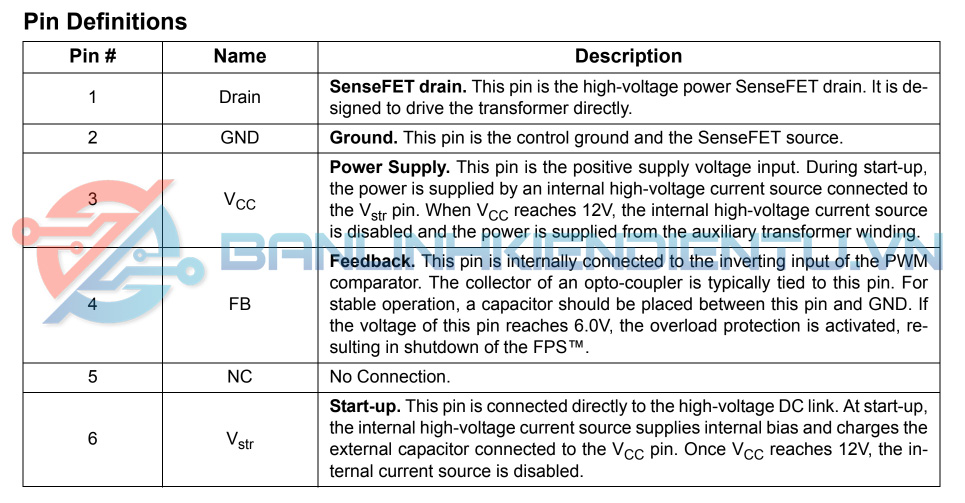

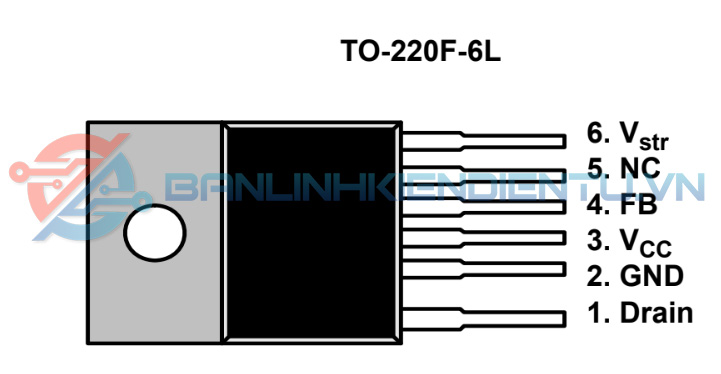

🔷 4. KIỂU CHÂN & CHỨC NĂNG CHÂN

🔷 5. CHỨC NĂNG LINH KIỆN

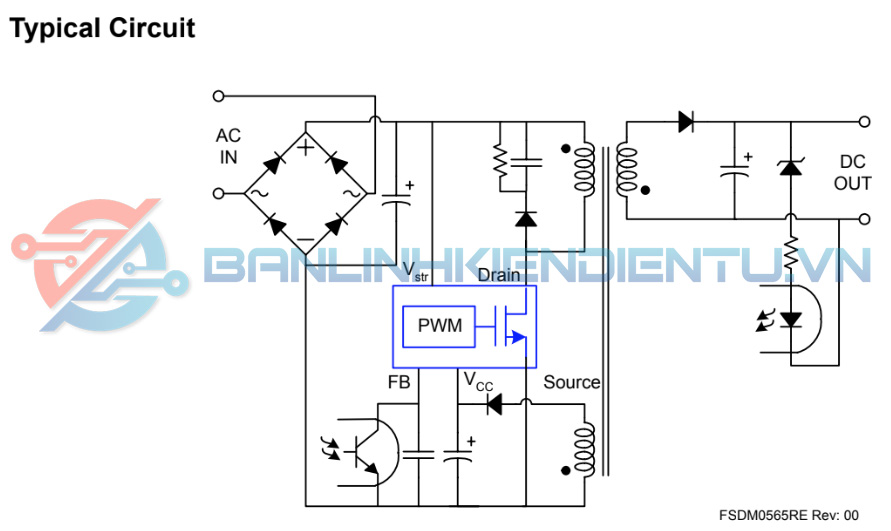

• Tích hợp PWM Controller + MOSFET 650V, điều khiển nguồn xung flyback.

• Hỗ trợ chế độ khởi động tự động, tắt an toàn khi có sự cố.

• Tự động giới hạn dòng và công suất để bảo vệ mạch.

• Ứng dụng cho các nguồn công suất dưới 45W.

---

🔷 6. ỨNG DỤNG

• Adapter nguồn cho thiết bị điện tử

• Bộ sạc (charger)

• Nguồn cấp cho Tivi, DVD, đầu kỹ thuật số

• Nguồn phụ (auxiliary power) trong các thiết bị dân dụng

---

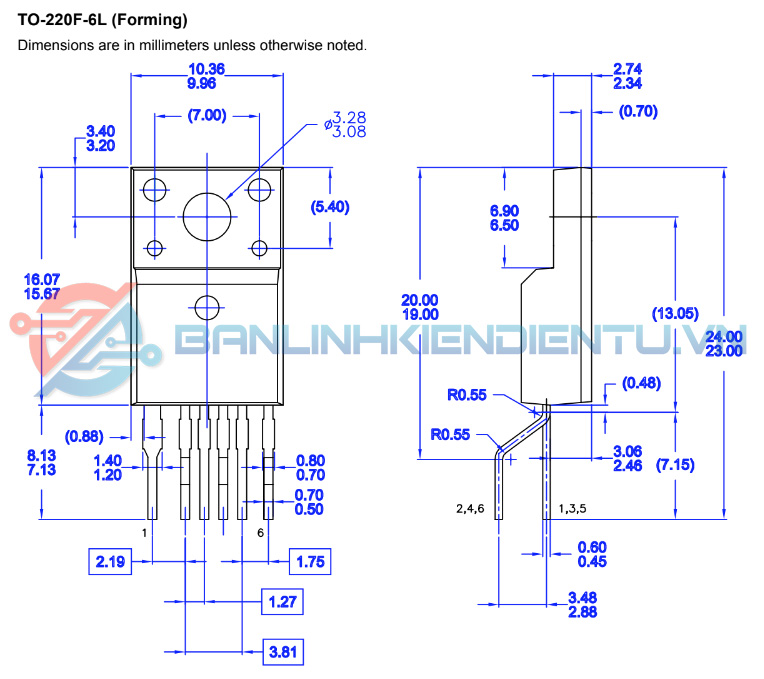

🔷 7. KÍCH THƯỚC

• Kiểu vỏ: TO-220F-6L

• Khoảng cách chân: Chuẩn TO-220

• Chiều cao tổng: ≈ 15mm

• Bề rộng thân: ≈ 10mm

• Khoảng cách chân đến chân: 2.54mm

---

🔷 8. CÁCH ĐO ĐẠC KIỂM TRA

• Đo điện trở giữa DRAIN – SOURCE bằng đồng hồ số: phải cách ly.

• Kiểm tra điện áp VCC khi khởi động: thường 12–18V.

• Kiểm tra chân FB có dao động dạng xung khi hoạt động ổn định.

• Nếu không dao động → kiểm tra mạch hồi tiếp, điện trở khởi động, hoặc tụ VCC.

Datasheet của DM0465R
