1. Giới thiệu IC CD4013BM
CD4013BM là một IC thuộc họ CMOS 4000 series, chứa 2 mạch Flip-Flop loại D độc lập. Đây là linh kiện số cơ bản được sử dụng nhiều trong mạch nhớ tạm thời, mạch chia tần, mạch đếm, mạch chốt dữ liệu và mạch điều khiển logic.
Ký hiệu BM thường chỉ gói SOIC-14 (Surface Mount – dán), thay vì DIP thông thường.
2. Cấu tạo & Chức năng của CD4013BM
-
Cấu tạo:
-

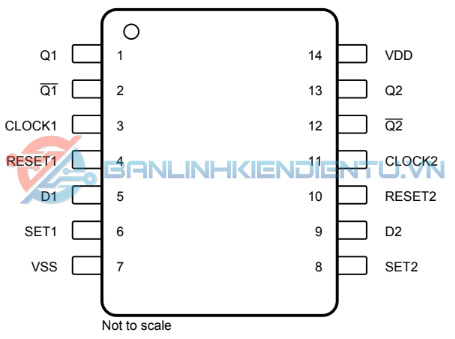

Bên trong IC có 2 flip-flop D (dual D-type).
-
Mỗi flip-flop có các chân: D (Data), CLK (Clock), SET, RESET, Q, Q̅.
-
-

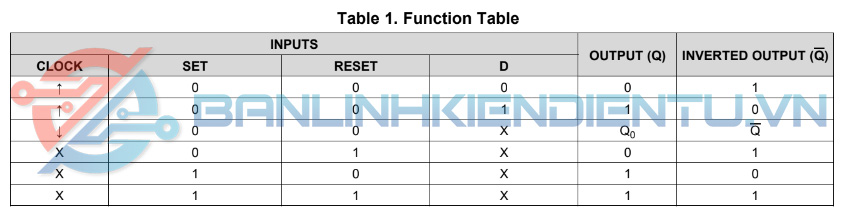

Chức năng:
-
Chốt dữ liệu ở ngõ D tại cạnh lên (hoặc xuống) của xung clock.
-
Xuất dữ liệu tại ngõ Q và Q̅.
-
Có khả năng reset (xóa) hoặc set (đặt) đầu ra trực tiếp.
-

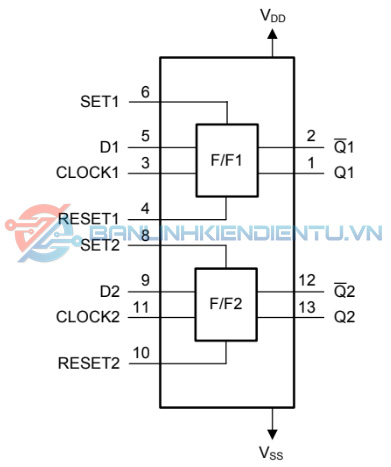

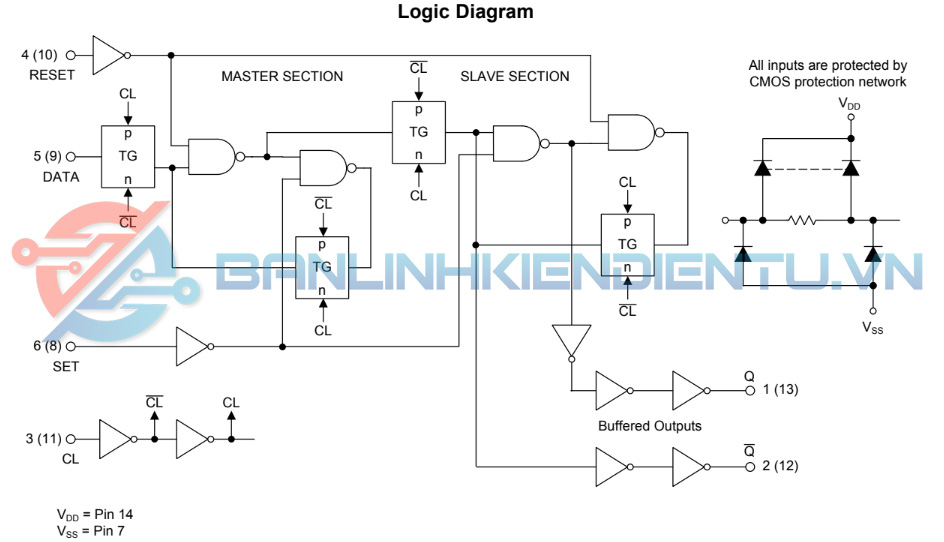

Sơ đồ khối của một flip-flop:
-
D: Ngõ vào dữ liệu
-
CLK: Xung clock điều khiển
-
SET: Đặt Q = 1
-
RESET: Đặt Q = 0
-
Q / Q̅: Ngõ ra thuận và đảo

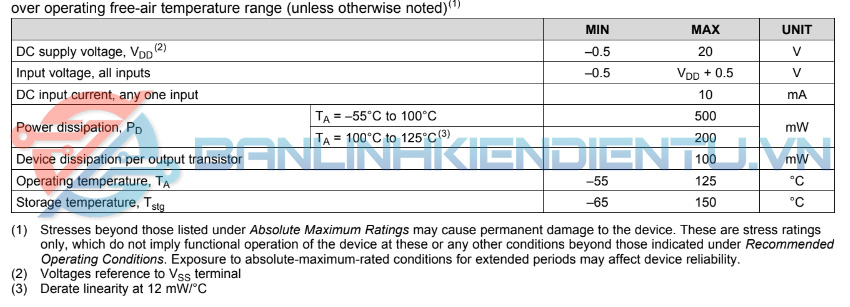

3. Thông số kỹ thuật của CD4013BM
-
Điện áp nguồn (VDD): 3 V → 15 V
-
Ngưỡng logic: CMOS chuẩn, phụ thuộc VDD
-
Dòng ra (Io): ±10 mA (tối đa)
-
Tần số hoạt động: đến hàng MHz (tùy điện áp)
-
Điện áp đầu ra HIGH (VOH): ≈ VDD – 0.1 V
-
Điện áp đầu ra LOW (VOL): ≈ 0.1 V
-
Nhiệt độ hoạt động: –55 °C → +125 °C
-
Package: SOIC-14 (BM), cũng có DIP-14, TSSOP-14
4. Ứng dụng của CD4013BM
-
Mạch chia tần số (dùng FF làm bộ chia 2, chia 4…).
-
Mạch nhớ bit (lưu trạng thái ON/OFF).
-
Mạch đếm nhị phân khi kết hợp nhiều flip-flop.
-
Điều khiển logic tuần tự trong hệ thống số.
-

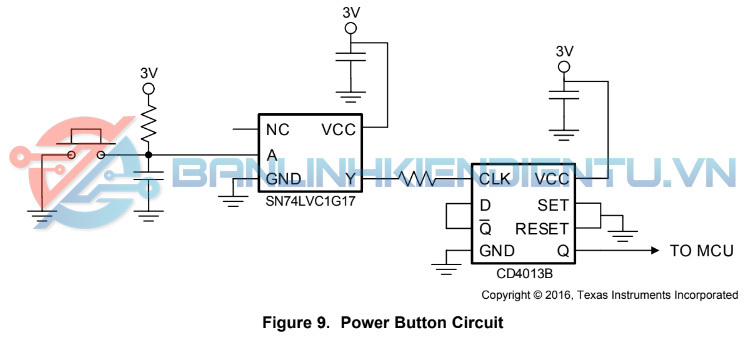

Mạch debounce công tắc để loại bỏ nhiễu nhấn nút.
-
Mạch chốt dữ liệu trong hệ vi xử lý hoặc hệ thống nhúng.
5. Cách kiểm tra IC CD4013BM
-
Kiểm tra bằng mạch thử đơn giản:
-
Cấp nguồn VDD = 5 V.
-
Đưa tín hiệu vuông (xung clock) vào chân CLK.
-
Đặt chân D = 1, quan sát Q thay đổi theo cạnh clock.
-
Reset và Set để kiểm tra chức năng chốt trạng thái.
-
-
Dùng đồng hồ logic probe / máy hiện sóng: theo dõi sự thay đổi Q, Q̅ khi có tín hiệu CLK.
6. Kích thước & Đóng gói của CD4013BM
-
Đóng gói phổ biến:
-
CD4013BM: SOIC-14 (dán bề mặt)
-
CD4013BE: DIP-14 (cắm xuyên lỗ)
-
-

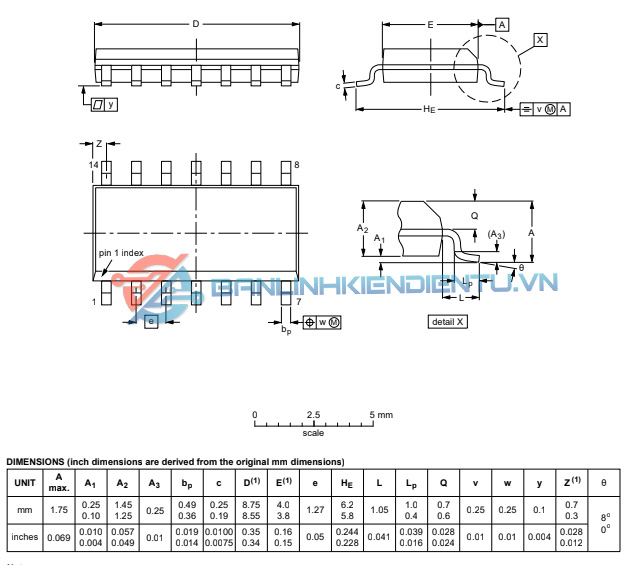

Kích thước (SOIC-14):
-
Dài: ~8.7 mm
-
Rộng: ~3.9 mm
-
Cao: ~1.5 mm
-
