1. Giới thiệu cảm biến dòng LEM LF305-S
LEM LF 305-S là cảm biến dòng Hall-effect loại closed-loop (có hồi tiếp), được thiết kế để đo dòng điện xoay chiều (AC), một chiều (DC) và xung (pulsed). Đây là dòng cảm biến công nghiệp chất lượng cao của hãng LEM, chuyên dùng trong các hệ thống điện tử công suất, biến tần, UPS và các bộ nguồn công nghiệp.

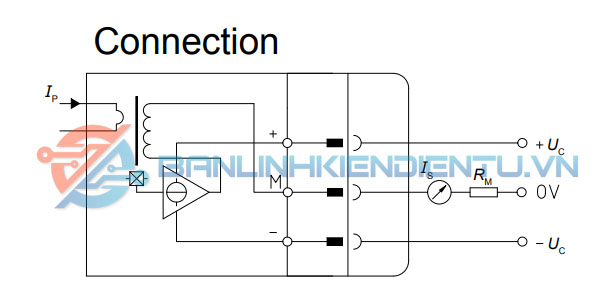

2. Cấu tạo của cảm biến dòng LEM LF305-S
-
Lõi từ + cuộn dây hồi tiếp: tạo ra từ trường và giữ cho mạch hồi tiếp tuyến tính.
-
Cảm biến Hall: phát hiện từ trường do dòng điện chính chạy qua sinh ra.
-
Mạch hồi tiếp điện tử: khuếch đại và bù từ trường về 0, từ đó dòng hồi tiếp trong cuộn dây tỷ lệ tuyến tính với dòng điện cần đo.
-
Vỏ nhựa cách điện: có độ bền điện môi cao, bảo vệ mạch Hall và cuộn dây.

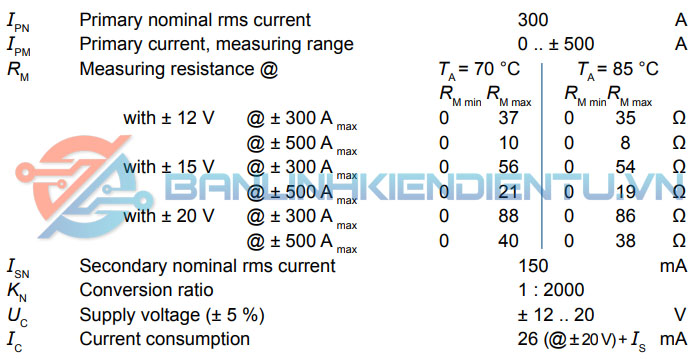

3. Thông số kỹ thuật chính
-
Dòng điện danh định (I<sub>PN</sub>): 305 A
-
Dòng điện đo tối đa: ±915 A (3 × I<sub>PN</sub>)
-
Điện áp cung cấp (V<sub>C</sub>): ±15 V
-
Dải nhiệt độ hoạt động: –40 °C … +85 °C
-
Tần số hoạt động: DC … 200 kHz
-
Điện áp cách điện: 3 kV RMS / 50 Hz / 1 phút
-
Độ chính xác: Sai số tổng < ±0.9 % I<sub>PN</sub>
-
Độ tuyến tính: ±0.1 % I<sub>PN</sub>
-
Thời gian đáp ứng: ≤ 1 µs
4. Chức năng linh kiện cảm biến dòng LEM LF305-S
-
Đo chính xác dòng AC, DC và xung.
-
Cách ly điện áp cao giữa mạch sơ cấp (dòng cần đo) và mạch thứ cấp (mạch đo, điều khiển).
-
Xuất tín hiệu ngõ ra dạng dòng, dễ dàng chuyển thành điện áp qua điện trở shunt.
-
Đáp ứng nhanh, phù hợp cho các ứng dụng công suất cao, chuyển mạch tần số cao.
5. Ứng dụng của cảm biến dòng LEM LF305-S
-
Biến tần (Inverter) cho động cơ AC/DC.
-
Bộ UPS, nguồn xung công suất lớn.
-
Bộ sạc nhanh xe điện (EV fast charger).
-
Ứng dụng năng lượng tái tạo: inverter năng lượng mặt trời, turbine gió.
-
Hệ thống điều khiển servo, truyền động điện công nghiệp.
7. Cách kiểm tra cảm biến dòng LEM LF305-S
-
Kiểm tra nguồn cấp: đo tại chân +15 V và –15 V, đảm bảo nằm trong ±5 %.
-
Đo điện áp/ dòng ngõ ra: khi không có dòng qua sơ cấp, I<sub>out</sub> ≈ 0.
-
Test với tải chuẩn: cho dòng thử (ví dụ 100 A DC) chạy qua thanh dẫn sơ cấp, đo tín hiệu ngõ ra và so với datasheet (dòng hồi tiếp I<sub>out</sub> tỉ lệ với dòng vào).
-
Kiểm tra cách điện: đo điện trở cách ly giữa mạch sơ cấp và thứ cấp (thường vài MΩ trở lên).

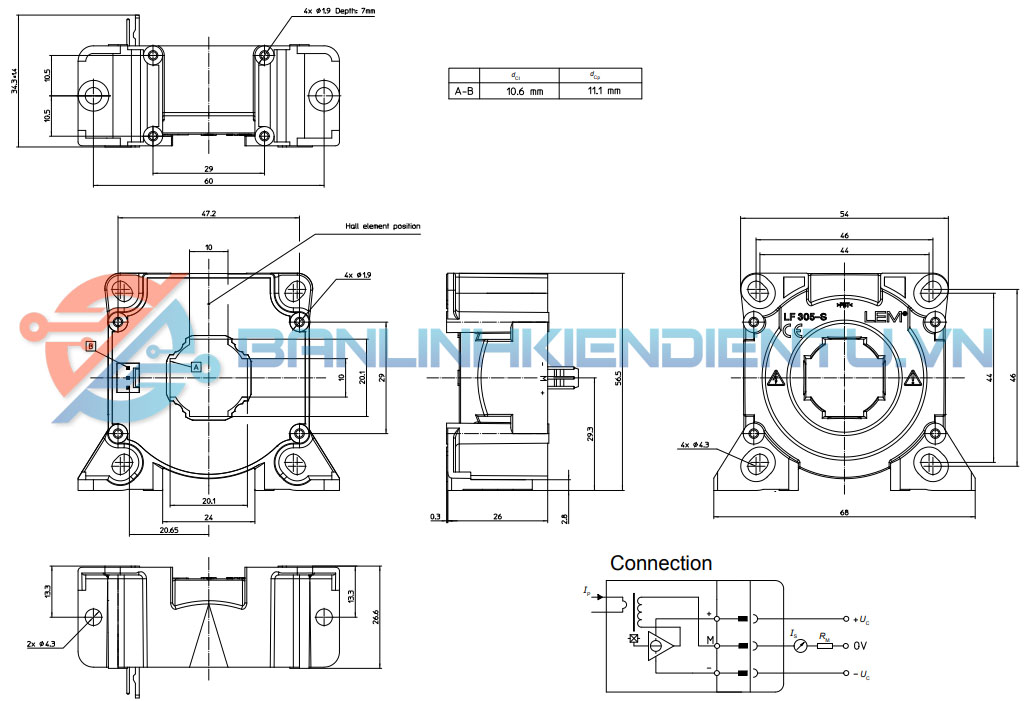

8. Kích thước của cảm biến dòng LEM LF305-S
-
Chiều dài × Rộng × Cao: khoảng 30 × 20 × 12 mm (tùy version).
-
Đường kính lỗ luồn dây sơ cấp: ~8 mm.
-
Kiểu đóng gói: module nhựa đúc, gắn PCB hoặc bắt vít.
Xem thêm: Các mã cảm biến dòng khác nhau tại đây
Datasheet LEM LF305-S
